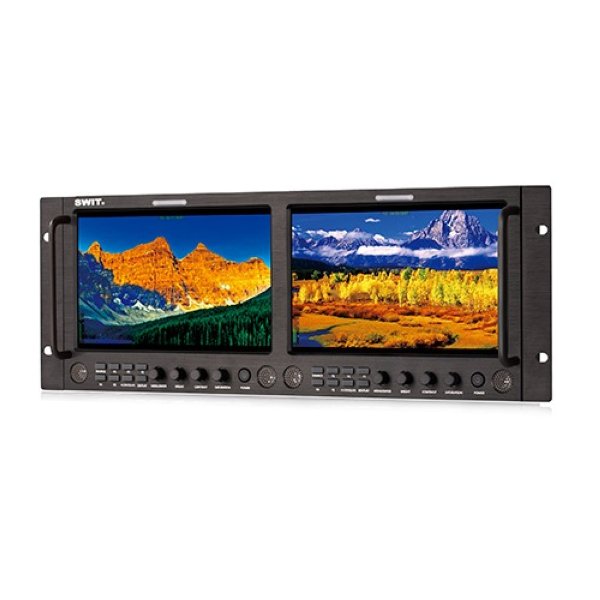

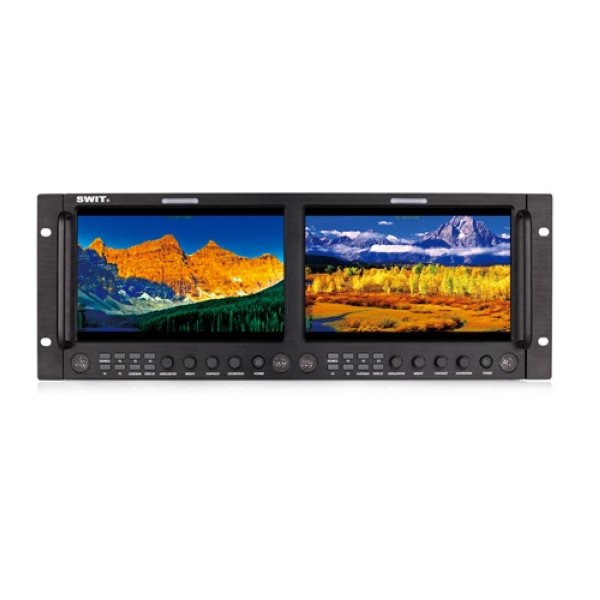

Монитор M-1093H 9 x2

M-1093H использует 2 × 9-дюймовые панели IPS (In-Plane Switching) с разрешением Full HD 1920 × 1200 и светодиодной подсветкой, контраст 800: 1. Угол обзора: Горизонтальный: 170 ° / Вертикальный: 170 °

Каждый ЖК-дисплей M-1093H поддерживает:

• Вход 2K / 3G / HD / SD-SDI × 2
• Выход контура 2K / 3G / HD / SD-SDI × 2
• Вход HDMI 1.3 × 1
• Выход сигнала 1.3 1.3 × 1
• Вход CVBS × 1
• Выход петли CVBS × 1
• 3,5 мм аналоговый аудио вход × 1
• 3,5 мм аналоговый аудио выход × 1


M-1093H поддерживает встроенные звуковые измерители SDI-2ch / HDMI-2ch и аналоговый 2-х звуковой счетчик с отметками и аномальной информацией о тревоге. Положение образца звукового измерителя может быть выбрано из одного из четырех углов, а также можно выбрать маркеры шкалы, информацию о тревоге и полупрозрачный образец звукового сигнала.

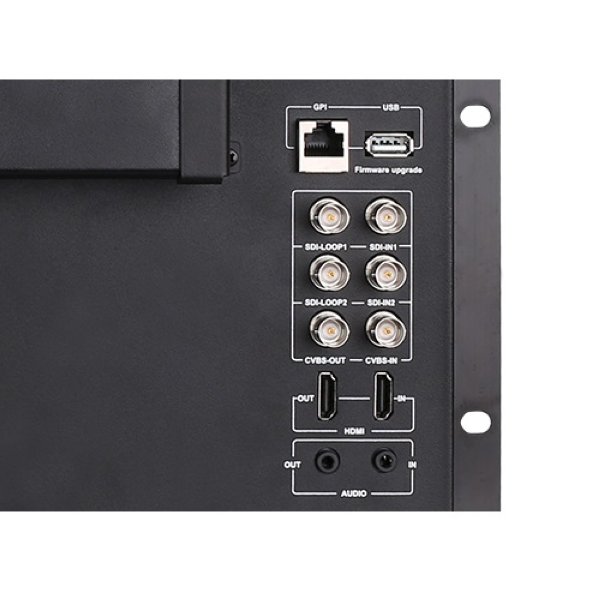

M-1093H поддерживает отображение UMD и Text-Tally протокола TSL 3.1 / 4.0, с выбором адреса 1-126 TSL и отображением максимум 8 букв. Сигналы ввода UMD / TALLY через порт RJ45 (RS485) на задней панели монитора.

Монитор обеспечивает стандартный USB-порт на задней панели, для обновления прошивки. Пользователи могут загрузить последний файл прошивки на USB-накопитель и напрямую вставить в монитор M-1093H для обновления без подключения к ПК.

На каждом экране есть передние индикаторы TALLY красного, зеленого и желтого цветов, и пользователи могут определять контакты порта RJ45 для управления подсветкой TALLY.

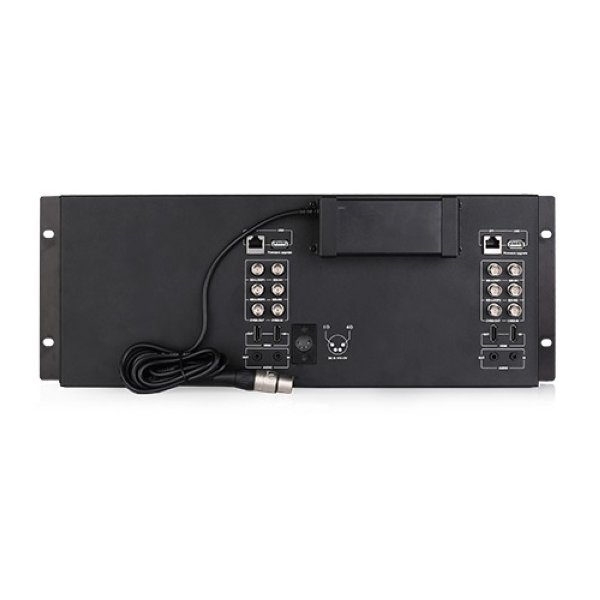

M-1093H обеспечивает 4-контактный разъем XLR с питанием постоянного тока 6,5-24 В, для обоих экранов 2 и адаптер переменного тока прилагается на задней панели монитора.

M-1093H - стандартная 19-дюймовая крепежная стойка, занимает высоту 4U. Монитор ± 30 ° вверх и вниз с возможностью поворота при установке на стойках.

В стандартной комплектации M-1093H предлагает следующие принадлежности:

• 1x 4-контактный XLR адаптер питания
• 2x ЖК-защитная пленка


Характеристики:

• Размер 9 дюймов × 2
• Площадь дисплея 191,52 × 119,70 мм
• Разрешение 1920 × 1200
• Соотношение сторон 16: 9 (регулируемое 4: 3)
• Яркость 450cd / м2
• Контрастность 800: 1
• Цвет 16.77 миллионов цветов
• Угол обзора по горизонтали: 170 °; Вертикальный: 170 °
• Вход (каждый ЖК-дисплей)
• Вход BNC × 2 2K / 3G / HD / SD-SDI × 2
• BNC × 1 Композитный вход
• HDMI × 1 Вход HDMI
• 3,5 мм × 1 Аналоговый аудиовход
• Выход (каждый ЖК-дисплей)
• Выход контура BNC × 2 2K / 3G / HD / SD-SDI
• BNC × 1 Выход композитного контура
• HDMI × 1 Выход контура HDMI
• 3,5 мм × 1 SDI, HDMI, аналоговый аудиовыход


Формат видео

• CVBS NTSC / PAL
• SDI SMPTE 2048-2 2048 × 1080p (23.98 / 24/25 / 29.97 / 30/50 / 59.94 / 60)
• 2048 × 1080i (50 / 59,94 / 60)
• SMPTE-425M 1080p (60 / 59.94 / 50)
• SMPTE-274M 1080i (60 / 59,94 / 50)
• 1080p (30 / 29,97 / 25/24 / 23,98)
• SMPTE-RP211 1080psf (30 / 29.97 / 25/24 / 23.98)
• SMPTE-296M 720p (60 / 59,94 / 50)
• SMPTE-125M 480i (59,94
• МСЭ-R BT.656 576i (50)
• HDMI 480i / 576i / 480p / 576p
• 1080i (60 / 59,94 / 50)
• 720p (60 / 59,94 / 50)
• 1080psf (30 / 29,97 / 25/24 / 23,98)
• 1080p (60 / 59.94 / 50/30 / 29.97 / 25/24 / 23.98)


• Рабочее напряжение DC / аккумулятор 6.5V-24V
• Потребляемая мощность ≤36 Вт
• Рабочая температура 0 ° C ~ + 40 ° C
• Рабочая влажность 10% ~ 90%
• Температура хранения -15 ° C ~ + 60 ° C
• Влажность хранения 10% ~ 90%
• Размеры 484 × 177 × 112.8mm
• Вес нетто (основной корпус) 2,8 кг
