Монитор M-1073H 7 x2

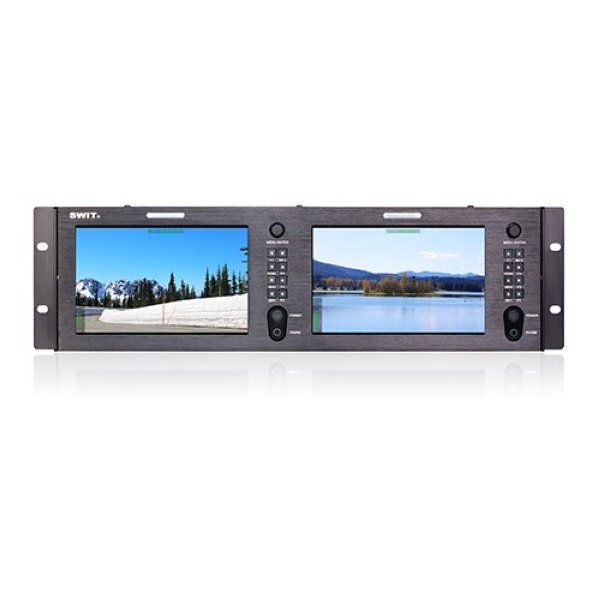

Монитор монтируемый в стойку M-1073H оснащен двумя 7-дюймовыми ЖК-панелями со светодиодной подсветкой. Родное разрешение Full HD 1920 × 1200, контрастность 1000: 1 и угол обзора по горизонтали: 160 ° / по вертикали: 160 °.

Каждый ЖК-дисплей M-1073H поддерживает: вход 2K / 3G / HD / SD-SDI × 2, выход 2K / 3G / HD / SD-SDI × 1, вход HDMI 2.0 (4K60p) × 1 Выход петли HDMI 2.0 (4K60p) × 1, 3,5 мм SDI / HDMI встроенный аудиовыход × 1. Монитор M-1073H имеет встроенные журналы камеры для преобразования LUT записи Rec 709, включая Log-C, C-log, S-log2 ， S-log3, V-log, J-log1, RedLogFilm. Вы также можете импортировать собственные 3DLUT для мониторинга с помощью USB-накопителя, поддерживая файлы куба 3DLUT 17x17x17.

M-1073H поддерживает встроенный дисплей измерителей звука SDI-16ch и HDMI-2ch с метками и информацией о тревоге при отклонении звука. Пользователи также могут выбрать любой 2-канальный звук для вывода через 3,5-мм разъем или динамики. Положение шаблона аудиометра можно выбрать в одном из четырех углов, и вы можете выбрать отображение только 2 каналов, 8 каналов и полных 16 каналов. Также выбираются маркеры масштаба, информация о предупреждении и полупрозрачность шаблона аудиометра.

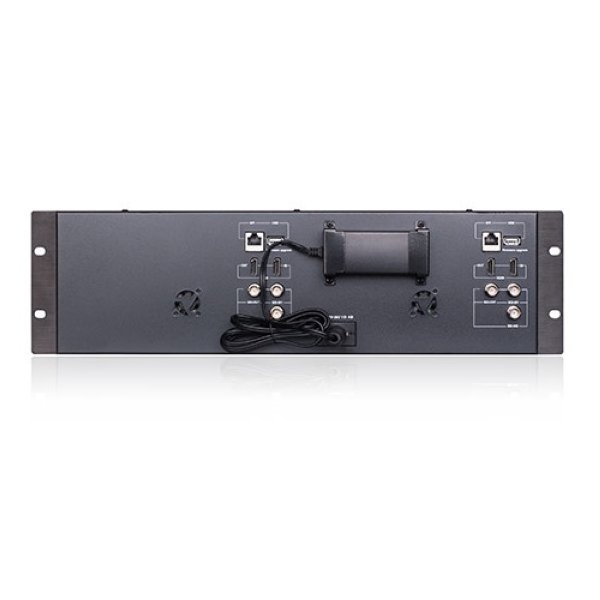

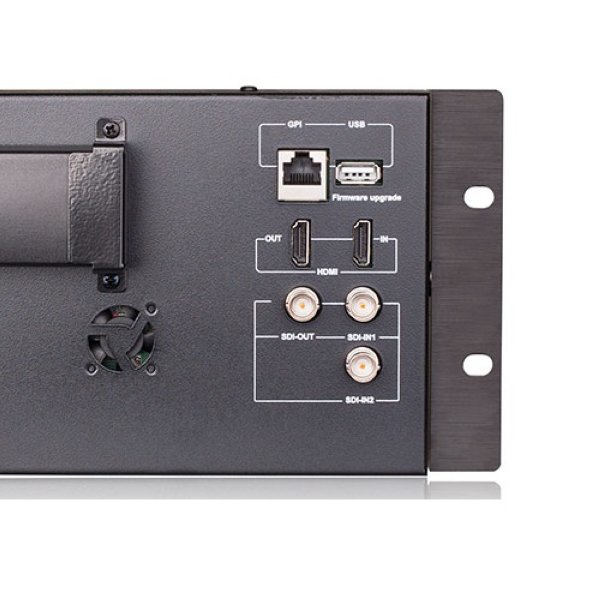

M-1073H поддерживает экранную индикацию TALLY и ввод сигналов управления TALLY через порт GPI (RS485) на задней панели монитора. Монитор имеет стандартный порт USB на задней панели для обновления прошивки. Пользователи могут загрузить последний файл прошивки на USB-накопитель и напрямую вставить в монитор M-1073H для обновления без подключения к ПК. M-1073H имеет разъем питания 6,5-24 В постоянного тока для обоих экранов, а адаптер AC-DC подключен к задней панели монитора.

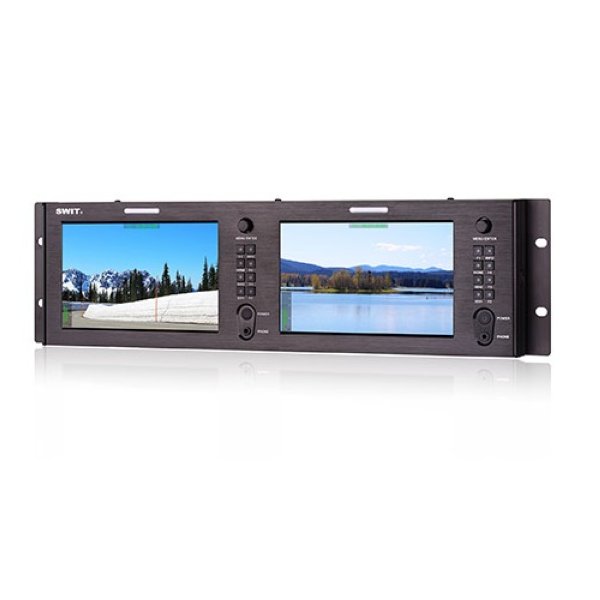

M-1073H - это стандартное 19-дюймовое крепление в стойку, занимающее 3U высоты. При установке в стойки монитор поворачивается на ± 30 ° вверх и вниз.

Характеристика:

• Размер 7 дюймов х2
• Область отображения 151,2 × 94.5mm
• разрешение 1920×1200
• Соотношение сторон 16: 9 (4: 3 регулируемый)
• яркость 400cd / м2
• Контраст 1000:1
• цвет 16,77 миллиона цветов
• Угол обзора
• По горизонтали: 160 °; Вертикальный: 160 °
• Вход (каждый ЖК-дисплей)
• BNC × 2
• Вход 2K / 3G / HD / SD-SDI
• BNC × 1
• Вход HDMI 2.0 USB × 1
• Загрузка LUT и обновление прошивки
• RS485 × 1
• GPI (Tally) вход
• Выход (каждый ЖК-дисплей)
• BNC × 1
• Контурный выход 2K / 3G / HD / SD-SDI
• HDMI × 1
• Выход HDMI 2.0
• 3,5 мм × 1
• SDI, HDMI встроенный аудиовыход


Видео формат
SDI

• 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
• 2048×1080i (60 / 59.94 / 50)
• 1080p (60 / 59,94 / 50)
• 1080i (60 / 59,94 / 50)
• 1080p (30 / 29,97 / 25/24 / 23,98)
• 1080psf (30 / 29,97 / 25/24 / 23,98)
• 720p (60 / 59,94 / 50)
• 480i (59,94)
• 576i (50)


HDMI

• 4096×2160p (60 / 50 / 30 / 25 / 24)
• 3840×2160p (60 / 50 / 30 / 25 / 24)
• 480i / 576i / 480p / 576p
• 1080i (60 / 59,94 / 50)
• 720p (60 / 59,94 / 50)
• 1080p (60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98)


• Входное напряжение DC 6,5 В-36 В
• Потребляемая мощность 18-26W
• Рабочая температура 0 ° С ~ + 50 ° С
• Рабочая влажность 10%～90%
• Температура хранения -15 ° С ~ + 60 ° С
• Влажность хранения 10%～90%
• Габаритные размеры 485×130×82 мм
• Вес нетто (основной корпус) 2.4 кг
