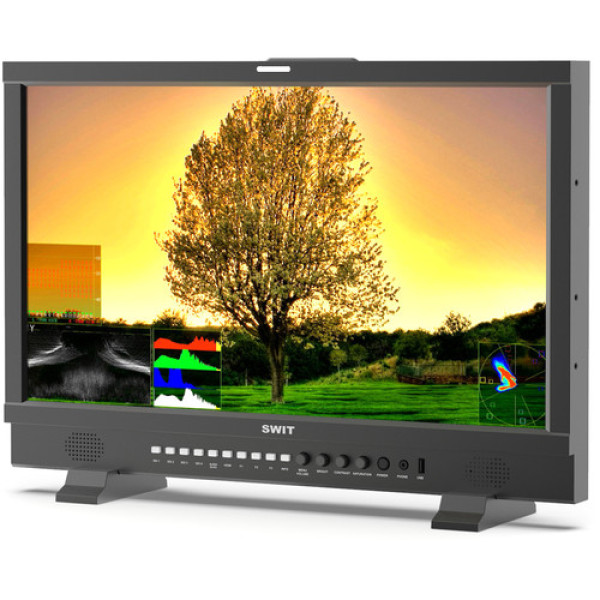

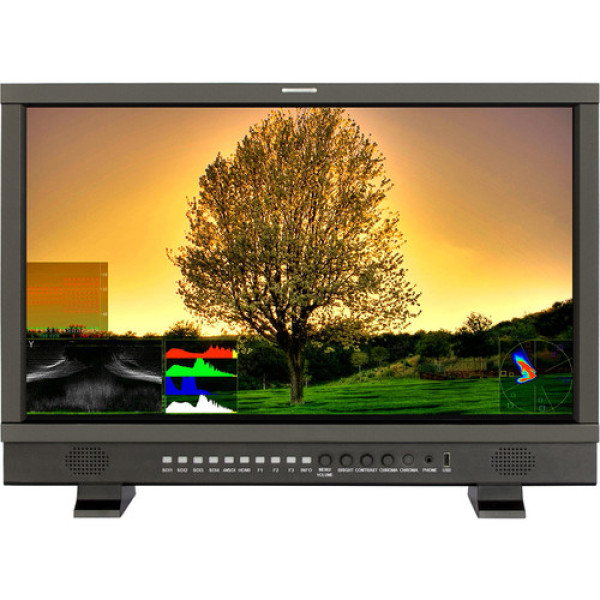

Монитор BM-U243

Swit BM-U243 оснащен 23,8-дюймовым 10-битным ЖК-экраном, разрешением UHD 3840 × 2160, 300-дюймовой светодиодной подсветкой, контрастностью 1000: 1, 100% REC709 и 94,1% цветовой гаммы DCI-P3. Угол обзора по горизонтали: 178 ° / по вертикали: 178 °. BM-U243 поддерживает мониторинг HLG (Hybrid Log Gamma) и HDR Dolby Vision PQ.

Благодаря встроенному программному обеспечению для калибровки 3DLUT (авторское право) поддерживает датчики X-rite i1 и Jeti Specbos 1211 для прямого подключения к USB-порту монитора. Монитор генерирует цветные рисунки, а цветовые зонды считывают цвет и отправляют информацию о цвете на монитор через USB. Затем монитор сравнивает разницу цветов, генерирует 3DLUT и автоматически калибруется.

Время калибровки: X-rite i1 15 минут, Specbos 1211 45 минут Результат калибровки: ∆E≤1.0

Поддержка режима нулевой задержки (менее 1/100 кадра) при входных источниках 4K, для специального режима обработки изображений для мониторинга синхронизации по губам.

Монитор имеет встроенные журналы нескольких камер для преобразования 3DLUT Rec 709, в том числе Log-C, C-log, S-log2, S-log3, V-log, J-log1, RedLogFilm. Вы также можете импортировать собственные 3DLUT для мониторинга с помощью USB-накопителя, поддерживая файлы куба 3DLUT 17x17x17.

Поддержка 16-канального встроенного индикатора звука, с VU / PPM и отображением аномального звукового сигнала. Поддержка выбора любого 2-канального звука для вывода через динамик или разъем для наушников 3,5 мм. Поддержка аудио Lissajous шаблон отображения для пост-производства.

BM-U243 поддерживает дистанционное управление веб-сервером через соединение Ethernet LAN. Используйте веб-браузер компьютера, чтобы открыть панель управления монитора и выбрать источники входного сигнала, настроить параметры изображения, настроить функции видео / аудио, назначить функциональные клавиши и т. Д. Без установки какого-либо приложения.

Характеристика:

• Размер 23,8 дюйма
• Область отображения 518.4×324 мм
• разрешение 3840×2160
• Соотношение сторон 16:9
• яркость 300nit
• Контраст 1000:1
• Глубина цвета 1.073G цветов, 10 бит
• Сигнальный процесс 18 бит
• Угол обзора 178 ° (Н) / 178 ° (В)

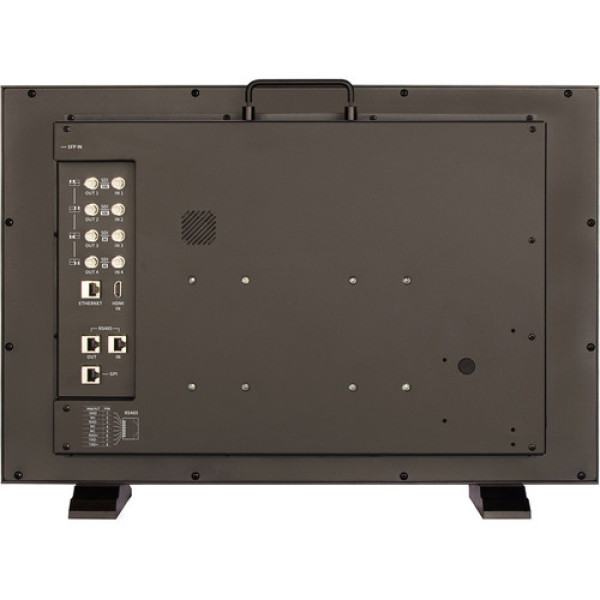

вход

• BNC × 2
• 12G / 6G / 3G / HD / SD-SDI вход
• BNC × 2
• Вход 3G / HD / SD-SDI
• HDMI × 1
• Вход HDMI 2.0
• SFP × 1
• Оптический вход 12G (через дополнительный адаптер SFP)
• RS485 × 1
• TSL 3.1 / 4.0 UMD вход
• RS485 × 1
• GPI (Tally) вход
• RJ45 × 1
• 1000M Ethernet-вход для IP-управления веб-сервером


Выход

• BNC × 2
• Выход петли 12G / 6G / 3G / HD / SD-SDI, вход оптоволокна SFP на выход 12G
• BNC × 2
• Выход петли 3G / HD / SD-SDI
• RS485 × 1
• TSL 3.1 / 4.0 UMD выход
• Аналоговый звук 3,5 мм наушники и динамик

Видео формат

• SDI 1 & 2, SFP
• 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
• 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
• 2048×1080i (50 / 59.94 / 60)
• 1080p (60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98)
• 1080i (60 / 59,94 / 50)
• 1080psf (30 / 29,97 / 25/24 / 23,98)
• 720p (60 / 59,94 / 50)
• 480i (59,94)
• SDI 3 и 4
• 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
• 2048×1080i (50 / 59.94 / 60)
• 1080p (60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98
• 1080i (60 / 59,94 / 50)
• 1080psf (30 / 29,97 / 25/24 / 23,98)
• 720p (60 / 59,94 / 50)
• 480i (59,94) 576i (50)
• Quad Link SDI (каждый канал)
• 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
• 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)



HDMI

• 1080p (60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98)
• 4096×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
• 3840×2160p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
• 1080p (60 / 59,94 / 50/30 / 29,97 / 25/24 / 23,98)
• 1080i (60 / 59,94 / 50)
• 720p (60 / 59,94 / 50)


• Входное напряжение DC 12V-17V, AC 100-240В, 50/60 Гц
• Потребляемая мощность 70W
• Рабочая температура 0 ° С ~ + 50 ° С
• Рабочая влажность 10%～90%
• Температура хранения -15 ° С ~ + 60 ° С
• Влажность хранения 10%～90%
• Габаритные размеры 576,2 х 387,3 х 97,9 мм
• Вес нетто (основной корпус) 9.5 кг
