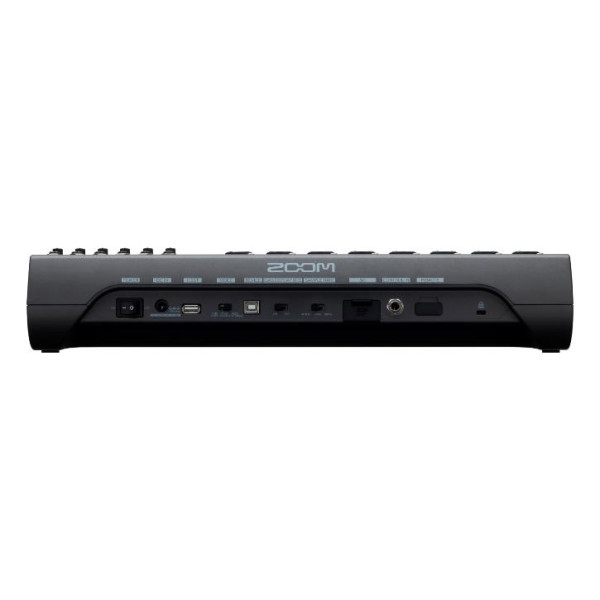

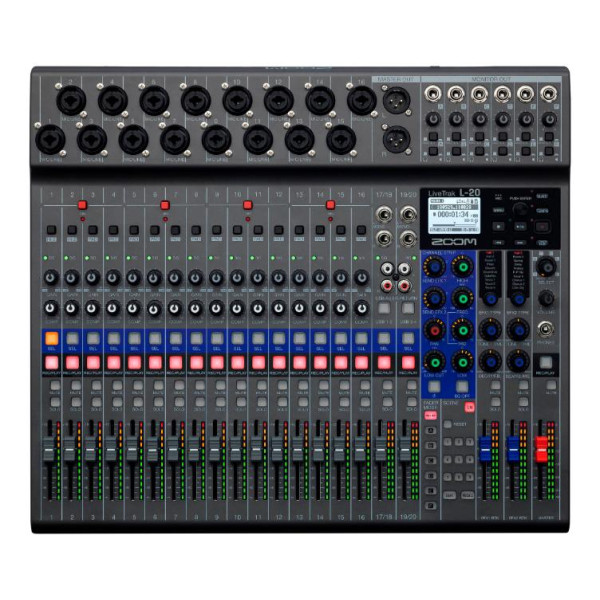

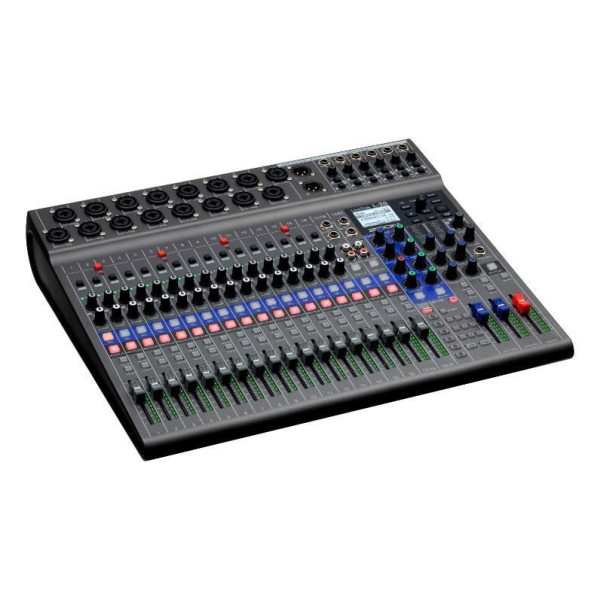

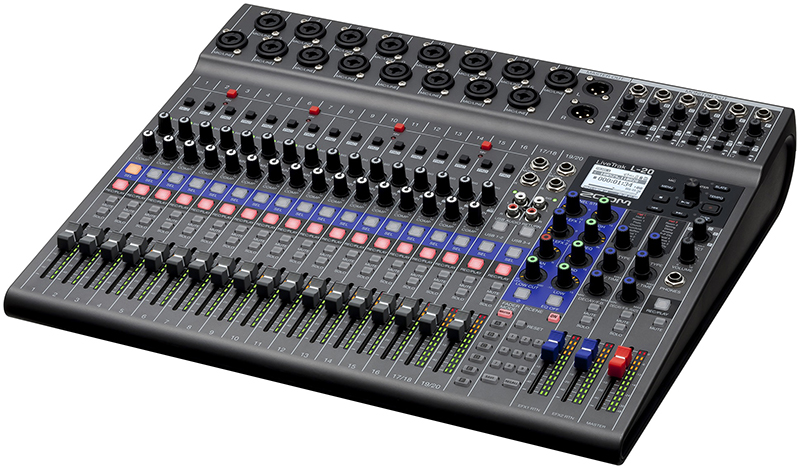

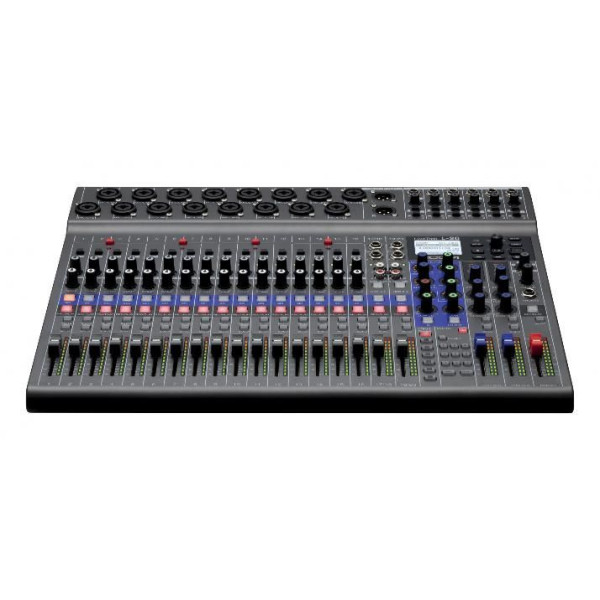

Zoom LiveTrak L-20

Zoom LiveTrak L-20 - цифровой микшер, SD-рекордер и USB-аудиоинтерфейс в одной модели! Она представляет собой расширенную версию ZOOM LIVETRAK L-12, но при этом увеличилось число каналов и количество встроенных эффектов до двадцати. Также новинка позволяет создавать до шести независимых мониторных миксов и может управляться дистанционно через iPad (через Bluetooth-адаптер BTA-1, который не входит в комплект).

Больше каналов, больше музыки.
LiveTrak™ L-20 – это новая цифровая консоль, которая предлагает все необходимое для микширования, мониторинга и выполнения сложных задач при звукозаписи. 20 дискретных аудиоканалов и шесть пользовательских мониторных миксов делают ее идеальным выбором для больших и смелых решений.

20 входов на все нужды
LiveTrak L-20 был создан, чтобы делать сложные миксы. Он оснащен 20-ю входами (16 моно микрофонных/линейных входов и два стереовхода) с собственными трехполосными эквалайзерами с параметрической серединой. 16 монофонических входов также позволяют автономно управлять компрессором.

22 дорожки записи
Записывайте 20 дискретных каналов, плюс стерео микс прямо на SD-карту. LiveTrak L-20 захватывает аудио высочайшего качества разрешением до 24-бит/96 кГц*. Он оснащен одними из самых тихих и технологически продвинутых предусилителей с эквивалентным шумом -128 dBu и входным усилением +60 дБ. Микшируйте готовые песни непосредственно на L-20 или переносите дискретные дорожки на вашу DAW-программу для доработки.

* Эффекты, эквалайзер, овердаббинг, аудиоинтерфейс и режимы фейдера A-F не доступны при частоте семплирования 96 кГц.

Создавайте до шести мониторных миксов
Благодаря шести независимым выходам для мониторинга, на каждый выход может подаваться собственный микс с эффектами, который можно с легкостью переносить с мощного выхода для наушников на балансный линейный выход для студийных мониторов.

Дополнительный выход
LiveTrak L-20 также оснащен седьмым выделенным выходом для звукорежиссера концертного зала (FOH-инженера). Звукорежиссер может осуществлять мониторинг основного микса и любого из дополнительных миксов, настраивая их в соответствии с требованиями музыкантов.

Большой, многофункциональный
Несмотря на то, что LiveTrak L-20 был спроектирован для автономной аудиозаписи и использования в качестве микшерной консоли, его также можно использовать в качестве USB аудиоинтерфейса с 22-мя входами и 4-мя выходами. В режиме аудиоинтерфейса вы сможете направлять сигнал с входов на любую DAW-станцию или программу для работы с потоковым аудио, одновременно записывая его на SD-карту. Вдобавок к этому, вы можете направить аудио с вашего компьютера на L-20 и сделать его частью вашего живого выступления. Он также поддерживает режим совместимости (Class compliant mode), который позволяет подключаться к iOS-устройствам*.

* Для подключения требуется переходник Apple Lightning to USB Camera Adapter.

Беспроводное микширование
LiveTrak L-20 поддерживает функцию беспроводного управления* при помощи бесплатного iOS-приложения. В него входит большинство функций, включая уровни фейдеров, управление режимами, сценами, эквалайзером, командами EFX send/return, параметрами и др. Вы даже можете дистанционно управлять своей библиотекой эффектов и сцен. Доступно два режима управления: полноэкранный — с уменьшенными кнопками управления записью и воспроизведением или компактный – с расширенными кнопками управления записью и воспроизведением.

* Необходим адаптер Zoom Bluetooth (например, BTA-1). При использовании BTA-1, беспроводное управление возможно в помещении на расстоянии до 10 метров.

Особенности:

20 дискретных каналов (16 моно и 2 стерео) с разъемами XLR и 1/4″;
Одновременная запись на 22 дорожки, воспроизведение с 20 дорожек;
Режим аудиоинтерфейса (22 входа/4 выхода);
Запись аудио качеством до 24бит/96кГц на SD-карту;
48В фантомного питания;
Высокоимпендансное (Hi-Z) подключение (каналы 1 и 2);
26 дБ PAD (каналы 3-16);
Встроенный регулятор компрессии (1-16);
Кнопки Solo для каждого из каналов;
Фильтр верхних частот с регулируемым порогом;
Main-выходы, плюс 6 настраиваемых мониторных выходов;
Выделенный выход для наушников для звукового инженера;
Функция сохранения настроек сцены (до 9 сцен);
20 встроенных эффектов Delay и Reverb с настраиваемыми параметрами;
Две выделенные EFX-шины;
Встроенный talkback-микрофон;
Режим совместимости с iOS устройствами;
Совместим с iPad приложением для дистанционного микширования;
Автоматическое включение/выключение записи;
Функция предварительной записи;
Импорт/экспорт проектов при помощи порта USB 2.0;
Совместимость с педалью Zoom FS01;
Автоматическая функция энергосбережения.

Технические характеристики Zoom LiveTrak L-20:

Количество входных и выходных каналов
Входные
Моно (MIC/LINE): 16
Стерео (LINE): 2
Выходные
MASTER OUT: 1
MONITOR OUT: 6
НАУШНИКИ: 1
Входы 1-8
Моно (MIC/LINE)
Тип: Комбо-разъемы XLR/TRS
(XLR: 2 HOT, TRS: TIP HOT)
Входное усиление
PAD OFF: +16 - +60 дБ
PAD ON: -10 – +34 дБ
Hi-Z ON: +6 - +50 дБ
Входное сопротивление
XLR: 3 кОм
TRS: 10 кОм/1 МОМ (в режиме Hi-Z)
Макс. входной уровень
PAD OFF: 0 dBu (при 0 dBFS)
PAD ON: +26 dBu (при dBFS)
Фантомное питание
+48В
Стерео (LINE)
Тип: Разъемы TS phone/RCA pin (небалансные)
Максимальный входной уровень +10 dBu
Выходы
MASTER OUT:
Тип: XLR разъем (балансный)
Максимальный выходной уровень: +14,5 dBu
Выходное сопротивление: 100 Ом
MONITOR OUT A-F (с балансным выходом) подключенный к мониторным колонкам:
Тип: TRS-джек (балансный)
Максимальный выходной уровень: +14,5 dBu
Выходное сопротивление: 100 Ом
MONITOR OUT A-F (с небалансным выходом) подключенный к мониторным колонкам:
Тип: Стандартный стереофонический джек
Максимальный выходной уровень: 42 мВт + 42 мВт при 60 Ом
Выходное сопротивление: 100 Ом
PHONES:
Тип: Стандартный стереофонический джек
Максимальный выходной уровень: 42 мВт + 42 мВт при 60 Ом
Выходное сопротивление: 100 Ом
Шины
MASTER 1
MONITOR 6
SEND EFX 2
Канальная панель
Фильтр нижних чистот 40-600 Гц, 12 дБ/окт.
EQ
HIGH: 10 кГц, ± 15 дБ, тип shelving
MID: 100 Гц - 8 кГц, ±15 дБ, тип peaking
LOW: 100 Гц, ± 15 дБ, тип shelving
Индикаторы уровня
Сегментов 12
Send-эффекты
Эффекты
20 типов:
EFX 1
Hall 1 (Reverb)
Hall 2 (reverb)
Room 1 (Reverb)
Plate (Reverb)
Church (Reverb)
DrumAmb (Reverb)
GateRev (Reverb)
Vocal 1 (Delay + Hall Reverb)
Vocal 2 (Delay + Mono Reverb)
Vocal 3 (Delay + Plate Reverb)
EFX2
Hall 3 (reverb)
Room 2 (Reverb)
Spring (Reverb)
Delay (Delay)
Analog (Delay)
P-P Diy (Delay)
Vocal 4 (Delay + Room Reverb)
Chorus 1 (Stereo Chorus)
Chorus 2 (Mono Chorus)
Cho+Diy (Chorus + Delay)
Рекордер
Макс. дорожек записи
22 при 44,1/48 кГц
12 при 96 кГц
Макс. дорожек воспроизведения 20
Формат записи WAV 44.1/48/96 кГц, 16/24-бит, моно/стерео
Носители информации
SDHC-карты объемом 4 - 32 ГБ (Класс 10 или выше)
SDXC-карты объемом 64 - 512 ГБ (Класс 10 или выше)
Аудиоинтерфейс
44,1/48 кГц
Запись: 22 канала
Воспроизведение: 4 канала
Глубина квантования 24-бит
Интерфейс USB 2.0
Системные требования в режиме аудиоинтерфейса
Windows:
ОС： Windows® 7 SP1 или новее / 8.1 / 10 (32bit/64bit)
Процессор: Intel® Core i3 или новее*
USB: USB 3.0/USB 2.0**
* Корректная работа не гарантируется с процессорами из серий Atom, Celeron или Pentium и с процессорами AMD.
** Поддерживаются только USB-host контроллеры с чипсетами Intel. Корректная работа с USB-хабами и платами расширениями не гарантируется.
Mac:
ОС： Mac® OS X 10.11 / 10.12 / 10.13
Процессор: Intel® Core i3 или новее
USB: USB 3.0/USB 2.0*
* Корректная работа с USB-хабами и платами расширениями не гарантируется.
iPhone/iPad:
iOS 9 / 10 / 11
* Для подключения требуется переходник Apple Lightning to USB Camera Adapter.
Картридер
Класс
Mass storage
USB 2.0 High Speed
USB HOST
Класс >USB 2.0 High Speed
Частота семплирования >44,1/48/96 кГц
Частотные характеристики
44,1 кГц: -1.0 дБ: 20 Гц - 20 кГц
96 кГц: -3.0 дБ: 20 Гц - 40 кГц
Эквивалентный входной шум
Точное измерение: -128 dB EIN (IHF-A) с +60 дБ/150 Ом (на входе)
Дисплей LCD с подсветкой (разрешение 128x64)
Питание AC-адаптер Zoom AD-19 (DC12В/2A)
Потребляемая мощность Макс. 24 Вт
Габариты (Д х Ш х В) 445 х 388,4 х 82,6 мм
Вес 3,71 кг
Список аксессуаров, которые входят в комплект L-20:
Сетевой адаптер AD-19
Кабель USB 2.0
Руководство пользователя

Опциональные аксессуары:

RKL-12 – Переходник для телекоммуникационной стойки
BTA-1 – Bluetooth-адаптер
FS01 – Педаль-футсвич
