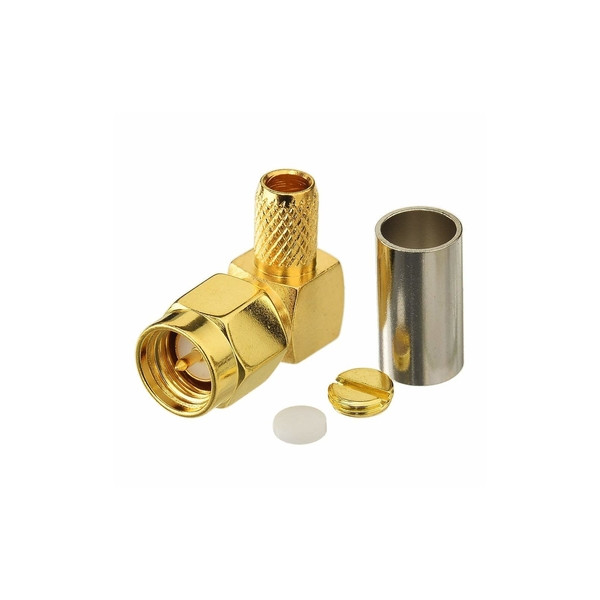

Разъем SMA M угловой 90° на кабель RG58 для радиооборудования

Описание товара и область применения

Разъем SMA M угловой 90° на кабель RG58 для радиооборудования – это высокочастотный коаксиальный коннектор, предназначенный для монтажа на кабель типа RG58 (или аналоги: RG142, RG400). Главная особенность этой модели – угловая конструкция (90 градусов), которая позволяет подключать антенные кабели в условиях ограниченного пространства, предотвращая их чрезмерный изгиб и повреждение.

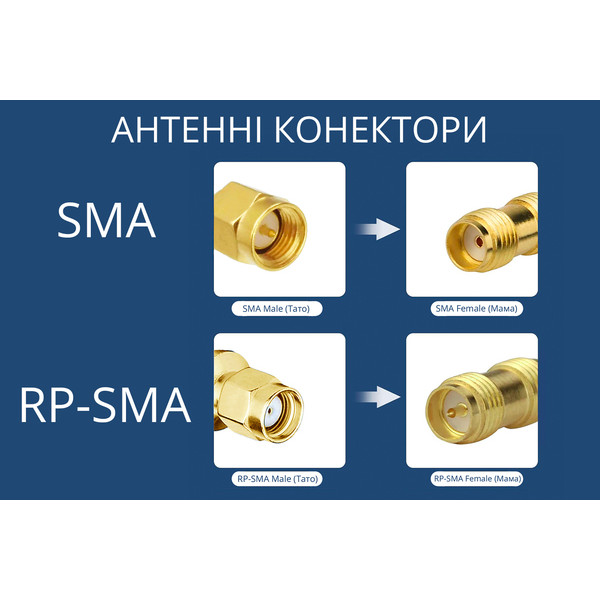

Разъем имеет стандартный интерфейс SMA Male ("папа"): внутренняя резьба и штырь (пин) по центру. Он широко используется для изготовления кабельных сборок (пигтейлов) для радиостанций, GSM/LTE репитеров, FPV-оборудования и измерительных приборов. Металлический корпус обеспечивает отличное экранирование и механическую прочность соединения.

Основные характеристики Разъем SMA Male 90° (RG58)

• Тип коннектора: SMA Male (Вилка/Папа).
• Конструкция: Угловая (Right Angle 90°).
• Совместимый кабель: RG58, RG142, RG400 (50 Ом).
• Способ монтажа: Обжим (Crimp) корпуса, пайка центрального пина.
• Импеданс: 50 Ом.
• Материал: Латунь с покрытием (золото/никель).
• Диапазон частот: До 12-18 ГГц (в зависимости от качества кабеля).

Преимущества использования

Главное преимущество – эргономика и защита кабеля. Угловой разъем позволяет аккуратно вывести толстый кабель RG58 от прибора, не создавая большой петли. Это критически важно при установке оборудования вплотную к стене или в тесных корпусах. Надежное крепление (обжим) гарантирует стабильный контакт даже в условиях вибраций.

Разъем SMA Male 90° гарантирует минимальные потери сигнала и удобство коммутации.

Области применения

• Радиосвязь: Подключение антенн к портативным и автомобильным рациям.
• Усиление связи: Монтаж кабелей для GSM/3G/4G репитеров.
• FPV и БПЛА: Создание надежных угловых антенных удлинителей.
• Измерительная техника: Подключение к осциллографам и анализаторам спектра.

Разъем SMA M угловой 90° – это профессиональный компонент для создания качественных кабельных сборок, обеспечивающий компактность и надежность вашей радиосистемы.
