Конвертер Waveshare UART to ETH (B) LAN

Описание товара и область применения

Конвертер Waveshare UART to ETH (B) LAN – это компактный промышленный модуль для двусторонней передачи данных между последовательным портом TTL (UART) и сетью Ethernet (RJ45). Это устройство разработано компанией Waveshare для интеграции микроконтроллеров, датчиков и IoT-устройств в локальную сеть или Интернет. Модель (B) отличается миниатюрным форм-фактором и поддержкой широкого спектра сетевых протоколов (TCP, UDP, HTTP, MQTT).

Модуль построен на базе надежного чипа, обеспечивающего стабильную работу в режимах TCP Server, TCP Client, UDP Server и UDP Client. Он поддерживает автоматическое получение IP-адреса (DHCP) и разрешение доменных имен (DNS). Конфигурация осуществляется через удобный веб-интерфейс, AT-команды или специализированное ПО. Благодаря низкому энергопотреблению и поддержке скорости UART до 921600 бит/с, этот конвертер идеально подходит для систем умного дома, промышленной автоматизации и удаленного мониторинга.

Основные характеристики Waveshare UART to ETH (B)

• Производитель: Waveshare.
• Интерфейс сети: Ethernet 10/100M (RJ45) с автосогласованием.
• Интерфейс UART: TTL (3.3V, толерантен к 5V).
• Скорость UART: от 300 bps до 921600 bps.
• Сетевые протоколы: TCP, UDP, ARP, ICMP, DHCP, DNS, HTTP, MQTT.
• Режимы работы: TCP Server/Client, UDP Server/Client, HTTPD Client.
• Напряжение питания: 3.3V или 5V (DC).
• Потребление тока: ~140 мА.

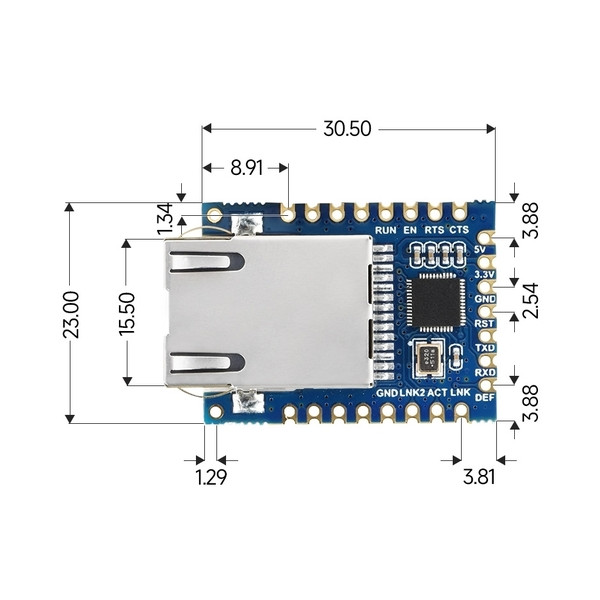

• Размеры: Компактный дизайн (меньше спичечного коробка).

Преимущества использования

Главное преимущество модели Waveshare (B) – это поддержка протокола MQTT, что позволяет напрямую подключать UART-устройства к облачным платформам (Aliyun, AWS и т.д.) без промежуточных шлюзов. Функция "Heartbeat packet" гарантирует поддержание активного соединения, а "Registration packet" позволяет серверу идентифицировать устройство. Модуль также поддерживает Modbus Gateway, что делает его совместимым с промышленным оборудованием.

Области применения

• IoT (Интернет вещей): Подключение датчиков температуры, влажности, счетчиков к облаку.
• Системы контроля доступа: Сетевое управление турникетами и замками.
• Промышленная автоматизация: Передача данных от ПЛК (PLC) и станков в SCADA-системы.
• DIY электроника: Добавление Ethernet-порта в проекты на Arduino, ESP32, STM32.

Waveshare UART to ETH (B) – это простой и эффективный мост для вывода вашей электроники в глобальную сеть.
