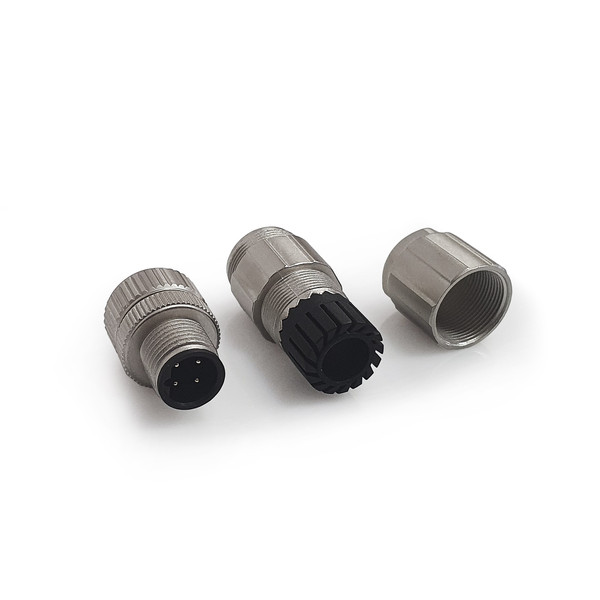

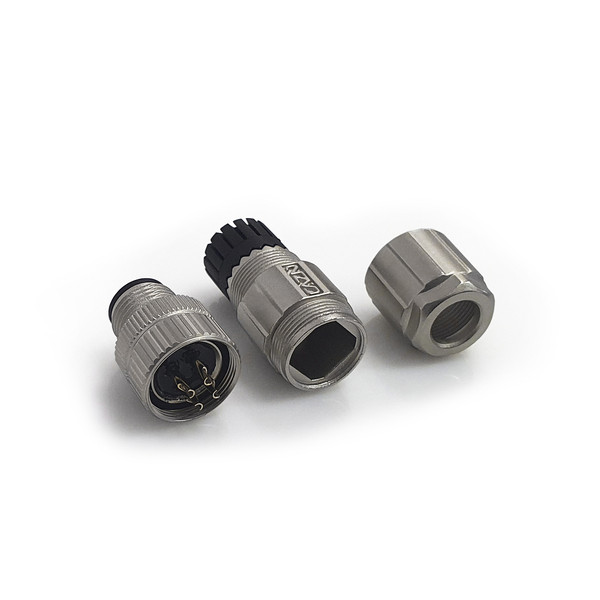

Конектор M12 CAZN M12-P4В-GWAP9

Описание товара и область применения

Коннектор M12 CAZN M12-P4B-GWAP9 (4 pin, B-coded, угловой, папа) – это специализированный промышленный разъем для полевого монтажа, предназначенный для работы в сетях полевых шин (Fieldbus), таких как Profibus и Interbus. Ключевым отличием этой модели является B-кодирование (B-Coding): внутри изолятора расположен уникальный механический ключ (выступ), который физически делает невозможным подключение этого штекера к стандартным сенсорным портам (A-coded), защищая чувствительную электронику от ошибок коммутации.

Коннектор имеет конфигурацию Male (Папа/Вилка) на 4 контакта и угловой корпус (90 градусов). Такая геометрия незаменима при подключении оборудования в тесных распределительных шкафах или на подвижных частях станков, где прямой выход кабеля невозможен. Разборной корпус с кабельным вводом PG9 рассчитан на использование с экранированными кабелями диаметром 6-8 мм, обеспечивая герметичность класса IP67.

Основные характеристики CAZN M12-P4B-GWAP9

• Производитель: CAZN.
• Стандарт: IEC 61076-2-101.
• Тип разъема: Разборной штекер на кабель.
• Форм-фактор: Угловой (Angled).
• Тип контактов: Male (Папа/Штыревой).
• Количество пинов: 4 Pin (задействованы 2 или 4 в зависимости от протокола).
• Кодирование: B-Coded (для Profibus/Interbus).
• Тип подключения жил: Винтовые клеммы.
• Диаметр кабеля: 6.0 - 8.0 мм (PG9).
• Степень защиты: IP67.

Преимущества использования

Разъем позволяет быстро создавать или ремонтировать магистральные линии Profibus непосредственно в цеху. Металлический зажим кабеля (или пластиковый с металлическим экранированием внутри) обеспечивает надежный контакт с экраном кабеля, что критически важно для защиты передачи данных от промышленных помех. Угловая форма снижает риск повреждения кабеля при изгибах.

Области применения

• Промышленные сети (Fieldbus): Profibus DP/PA, Interbus.
• Автоматизация: Подключение распределенных систем ввода-вывода (Remote I/O).
• Станкостроение: Коммутация приводов и контроллеров Siemens, Beckhoff и др.
• Сложные датчики: Энкодеры и сервосистемы, использующие B-coded интерфейс.

Коннектор CAZN M12 (B-coded, угловой) – это профессиональный компонент для построения надежных промышленных сетей передачи данных.
