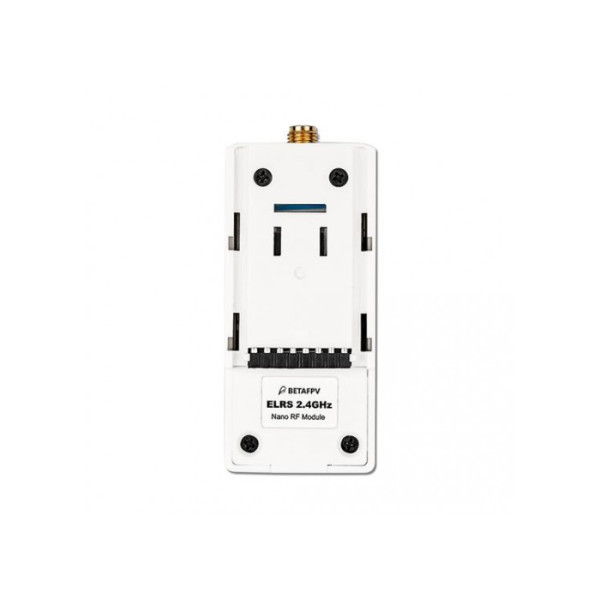

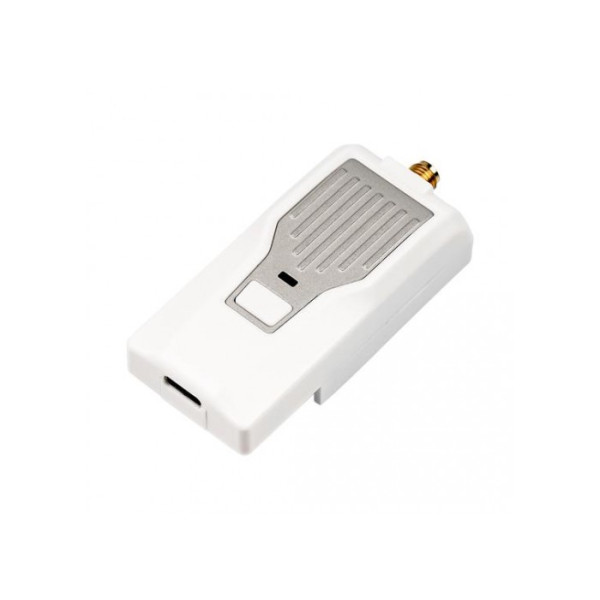

Модуль ELRS Nano TX Module ELRS 2.4G BETAFPV

Модуль BETAFPV Nano RF TX основан на проекте ExpressLRS, RC-ссылке с открытым исходным кодом для RC-приложений. ExpressLRS нацелен на достижение максимально возможной производительности канала как по скорости, так и по задержке и дальности. Это делает ExpressLRS одним из самых быстрых доступных каналов RC, сохраняя при этом производительность на больших расстояниях.

Теперь доступно множество товаров ExpressLRS!

Технические характеристики

• Частота обновления пакетов: 25 Гц / 50 Гц / 100 Гц / 200 Гц (915 МГц / 868 МГц) 25
  Гц / 50 Гц / 150 Гц / 250 Гц / 500 Гц (2,4 ГГц)
• Выходная мощность RF: 100 мВт / 250 мВт / 500 мВт
• Частотные диапазоны (версия Nano RF Module 2.4G): ISM 2,4 ГГц
• Полосы частот (Nano RF Module 915MHz / 868MHz версия): 915MHz FCC / 868MHz EU
• Входное напряжение: 5 В ~ 12 В
• USB-порт: Type-C

Диаграмма

• Модуль BETAFPV Nano RF совместим с радиопередатчиком, который имеет отсек для модуля nano (отсек модуля AKA lite, например, Frsky Taranis X-Lite, Frsky Taranis X9D Lite, TBS Tango 2).


Примечание ： Пожалуйста, оденьте антенну перед включением. В противном случае микросхема PA в модуле Nano TX будет безвозвратно повреждена.

Обновите прошивку

Стандартная прошивка нано приемника и модуля TX, производимых нашей компанией, - ELRS V1.0.0-RC5 (пятая версия-кандидат);
Инновационная команда ELRS официально выпустила первую версию V1.0.017 июля. Есть обновления:

• Модуль 2.4G Nano TX поддерживает частоту обновления 500 Гц;
• Кратковременно нажмите кнопку на модуле Nano 3 раза, чтобы перейти в режим привязки.

Примечание:

• 1. Модуль TX и приемник должны быть в одной и той же версии ELRS, иначе привязка не будет выполнена.
• 2. Модуль TX НЕ поддерживает обновление через Wi-Fi. Пожалуйста, используйте конфигуратор ExpressLRS для обновления прошивки.

Узнайте больше о ExpressLRS

ExpressLRS основан на Оборудовании SX127x или SX1280 для RX и TX соответственно. он нацелен на достижение максимально возможной производительности канала как по скорости, так и по задержке и диапазону. На частоте 900 МГц поддерживается максимальная скорость передачи пакетов 200 Гц. На частоте 2,4 ГГц невероятные 500 Гц в настоящее время поддерживаются пользовательской сборкой OpenTX. Это делает ExpressLRS одним из самых быстрых доступных каналов RC, сохраняя при этом производительность на больших расстояниях.

Все больше и больше поставщиков начинают поддерживать радиопротокол ExpressLRS в различных частях, таких как радиопередатчик с ELRS в наличии, дрон со встроенным приемником ELRS, модуль ELRS TX для отсека JR или отсек Nano. Команда BETAFPV принимает участие в этом проекте и предоставляет ряд компонентов ExpressLRS.

Базовая конфигурация

ExpressLRS использует последовательный протокол Crossfire (также известный как протокол CRSF) для связи между радиопередатчиком и модулем Nano TX. Поэтому убедитесь, что ваш радиопередатчик поддерживает последовательный протокол CRSF. Мы используем радиопередатчик с системой OpenTX, чтобы показать, как настроить протокол CRSF и сценарий LUA. Чтобы настроить это, в системе OpenTX войдите в настройки модели и на вкладке «НАСТРОЙКА МОДЕЛИ» отключите «Внутренний RF». Затем включите «External RF» и выберите «CRSF» в качестве протокола.

ExpressLRS использует сценарий OpenTX LUA для управления модулем TX, например привязки или настройки. С помощью сценария LUA пилоты могли проверить и настроить некоторые конфигурации модуля Nano RF TX.

• Сохраните файлы сценария ELRS.lua на SD-карту радиопередатчика в папке Scripts / Tools;
• Нажмите и удерживайте кнопку «SYS» (для RadioMaster T16 или аналогичных радиостанций) или кнопку «Меню» (для Frsky Taranis X9D или аналогичных радиостанций), чтобы получить доступ к меню инструментов, где вы можете найти сценарий ELRS, готовый к запуску одним щелчком мыши;
• На изображении ниже показано, что сценарий LUA успешно запущен;


Привязка и выходная мощность

Модуль Nano TX может войти в статус привязки через ELRS. Сценарий Lua, как описано в главе «Сценарий LUA». Кроме того, короткое нажатие на кнопку на модуле также может войти в статус привязки.

Примечание. Светодиод НЕ будет мигать при переходе в статус привязки. Модуль выйдет из состояния привязки автоматически через 5 секунд. Короткое и последовательное нажатие 3 раза для привязки.

Модуль Nano RF TX может переключать выходную мощность через ELRS. Сценарий Lua, как описано в главе «Сценарий LUA». Кроме того, долгое нажатие кнопки на модуле может переключить выходную мощность.

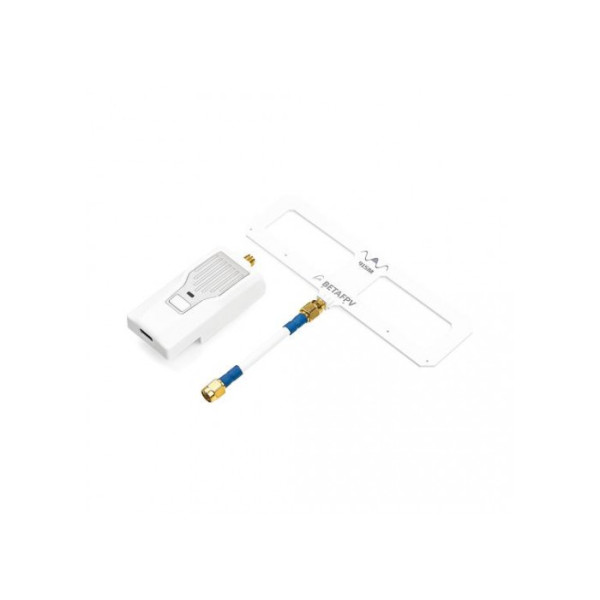

Упаковка
1 * модуль BETAFPV ELRS Nano TX
1 * антенна BETAFPV Moxon
1 * Руководство пользователя модуля Nano TX
