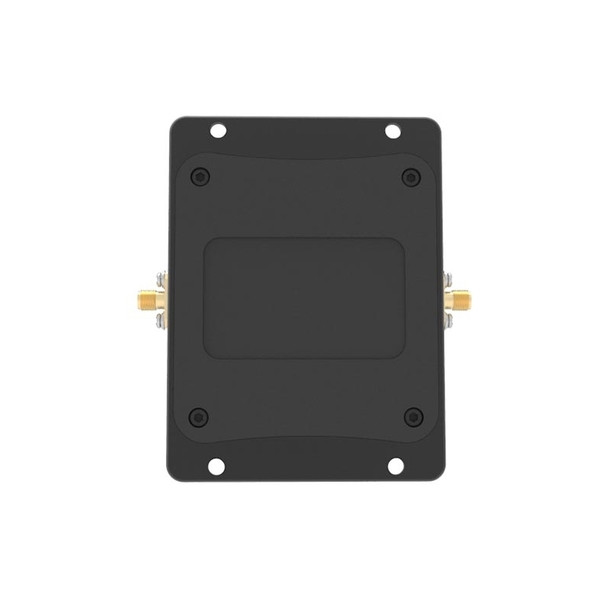

Усилитель сигнала 5.8 ГГц SZHUASHI (EDUP) HS5805Z1 (5 Вт)

Усилитель сигнала HS5805Z1 разработан специально для частотного диапазона 5,8 ГГц в стандарте IEEE 802.11 b/g/n и является двунаправленным усилителем мощности (на приём и на передачу). Данный усилитель совместим с технологиями прямого расширения спектра (DSSS), мультиплексирования с частотным разделением каналов (OFDM) и другими. Используя технологию дуплесной связи разделённой во времени (TDD), технологию быстрого определения наличия излучения, а также линейный усилитель мощности, он значительно увеличивает расстояние радиосвязи при этом обеспечивая скорость передачи данных по стандартам IEEE 802.11 b/g/n.

Коеффициент усиления по передаче составляет 17 Дб, что может увеличить мощность излучения в 50 раз и значительно увеличить дальность связи.
Уровень шумов составляет около 3.2 Дб, что при усилении на приём в 14 Дб позволяет значительно увеличить чувствительность и расстояние на котором будет эффективный приём.

• Максимальная мощность передатчика составляет 5000 мВт, что значительно увеличивает радиус покрытия радиосистемы.
• Широкий диапазон напряжения питания от 6 до 18 В позволяет легко интегрировать усилитель в существующие инженерные системы.

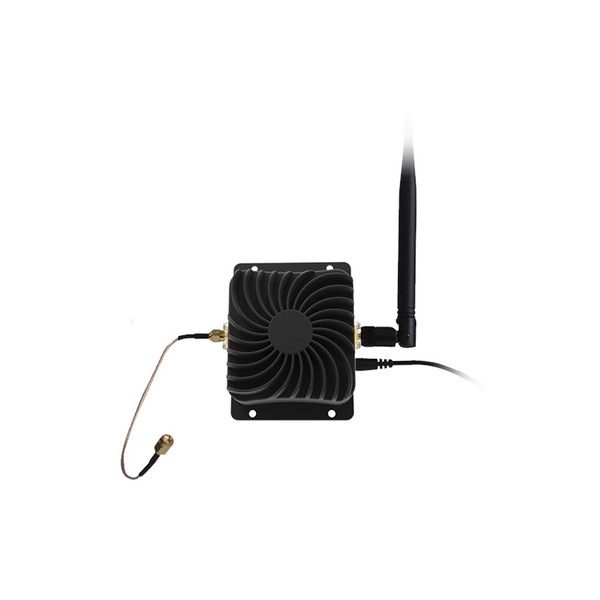

• Прост в использовании: подключи кабель от модема, антенну и питание. Далее он готов к работе.

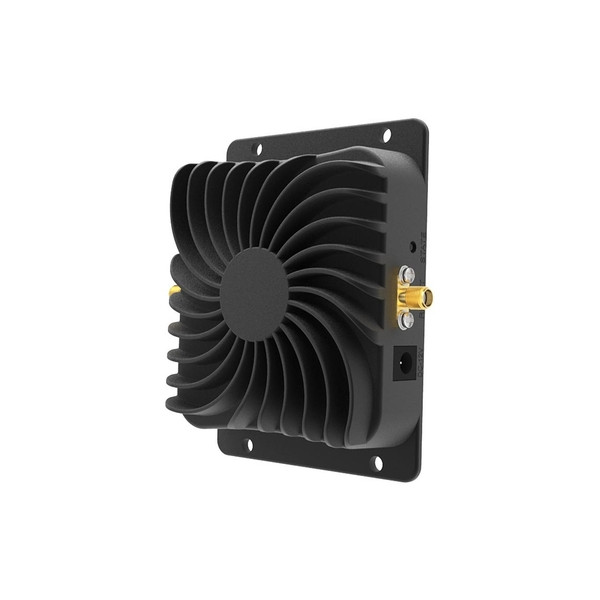

• Дюралевый корпус не только даёт высокую прочность, но и является хорошим теплоотводом.

Порядок установки:
1) Обесточить приёмопередатчик (точку доступа/маршрутизатор/радиомодем)
2) Снять антенну с приёмопередатчика
3) Используя фидер RG316 подключите выход антенны приёмопередатчика к входу RFIN усилителя
4) Подключите антенну к выходу RFOUT усилителя
5) Подключите питание сначала на усилитель, потом на приёмопередатчик

Модули РЭБ и борьбы с РЭБ Huashi Wireless можно купить в Украине официально с гарантией.

Характеристики

• Диапазон рабочих частот: 5700 - 5850 МГц
• Напряжение питания: 6 - 18 В
• Ток потребления: 575 мА при 12 В и выходной мощности 29 дБм
• Усиление по приёму: 14 ± 1 Дб
• Усиление по передаче: 17 ± 1 Дб
• Уровень входного сигнала: 3 - 20 дБм
• Максимальная выходная мощность (P1dB): 37 дБм (5 Вт)
• Магнитуда вектора ошибки (EVM): 3% при 29 дБм 802.11g 54 мБит/с OFDM 64QAM полоса 20 МГц
• Коефициент шумов: менее 3,2 Дб
• Входной разъём: SMA Female (jack)
• Выходной разъём: RP-SMA Female (jack)
• Время переключения приём/передача: менее 1 мкс
• Индикация: Красный - приём, Зеленый - передача
• Окружающая температура: -40 - +70 °C
• Рабочая влажность: менее 95 %

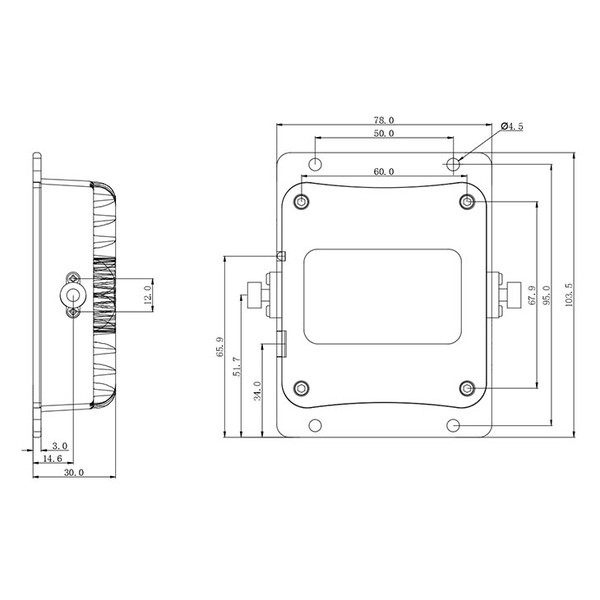

• Размеры: 103,5х96,5х30,5 мм
• Вес: 260 г

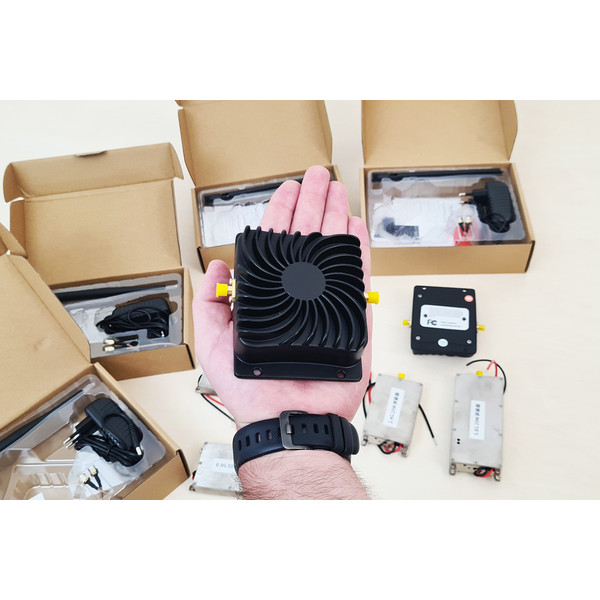

Комплектация

• Усилитель - 1 шт
• Антенна диполь - 1 шт
• Переходник SMA Male (plug) - RP-SMA Male (plug) 10 см - 1 шт
• Блок питания 12 В 1,5 А DC 5/2 мм - 1 шт
• Инструкция - 1 шт
• Гарантийный талон - 1 шт
