Видеоконвертер Teranex Mini - SDI to DisplayPort 8K HDR

Оригинальный видеоконвертер Blackmagic Teranex Mini SDI to DisplayPort 8K HDR

Teranex Mini 8K HDR — современное решение для передачи 8K-видео на широкие экраны телевизоров и проекторов, а также на устройства с интерфейсом DisplayPort. В отличие от базовых конвертеров, линейка Teranex Mini 8K HDR позволяет использовать калибровочные средства третьих сторон для точного отображения цвета. При работе можно одновременно выводить две индикаторные диаграммы в любой комбинации: форма волны, специальные параметры, вектороскоп или гистограмма. Модель Teranex Mini SDI to HDMI 8K HDR идеально подойдет для киностудий и вещательных компаний, которым нужна профессиональная техника по доступной цене, а Teranex Mini SDI to DisplayPort 8K HDR обеспечивает совместимость с последними 8K-мониторами DisplayPort. Для установки настроек и просмотра материала предусмотрен ЖК‑дисплей.

Расширенные возможности мониторинга в 8K
Teranex Mini 8K HDR предназначается для контроля сигнала в вещательной среде, при создании контента в реальном времени и съемке кинофильмов. Конвертеры будут идеальным решением в комбинации с системой DaVinci Resolve, так как за счет поддержки 3D LUT-таблиц и индикаторных диаграмм они разгружают центральный и графический процессоры компьютера при работе с 8K-форматами. Если модель Teranex SDI to DisplayPort 8K HDR использовать с монитором Apple Pro Display XDR, выбор одного из его встроенных профилей позволяет согласовать цветовое пространство и гамму со входящим SDI-потоком для точного грейдинга. Teranex Mini SDI to HDMI 8K HDR подойдет для вывода изображения с микшера ATEM Constellation 8K, когда нужен многооконный просмотр. Кроме того, в режиме Quad Split можно передавать 8K-материал на видеостены в концертных и театральных залах.

Вещательная среда и постпроизводство

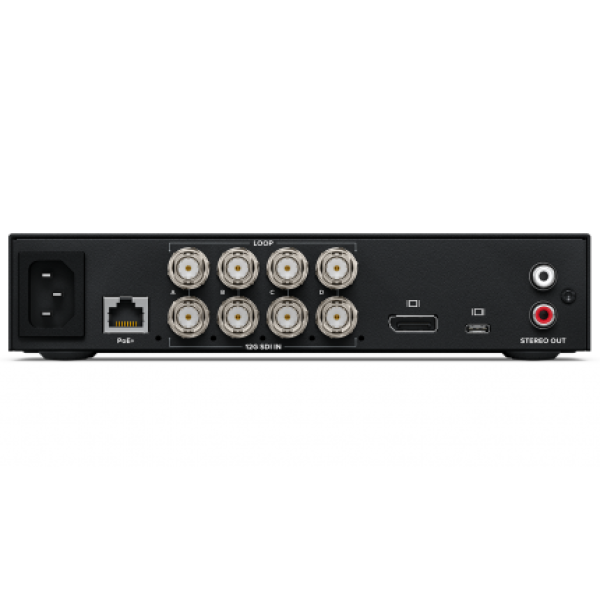

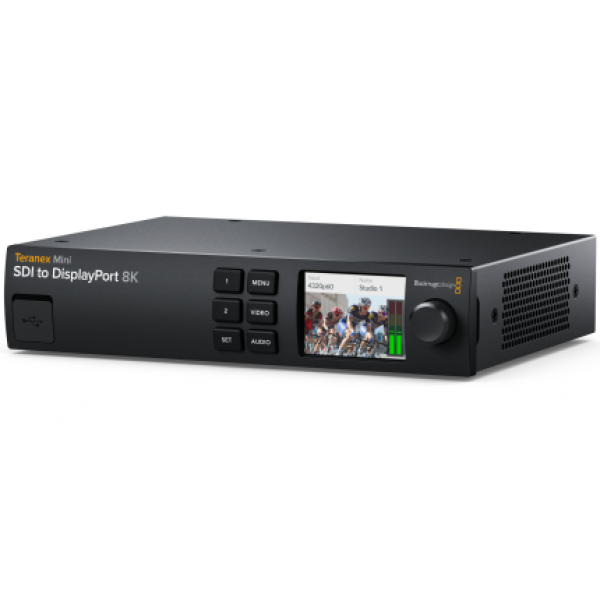

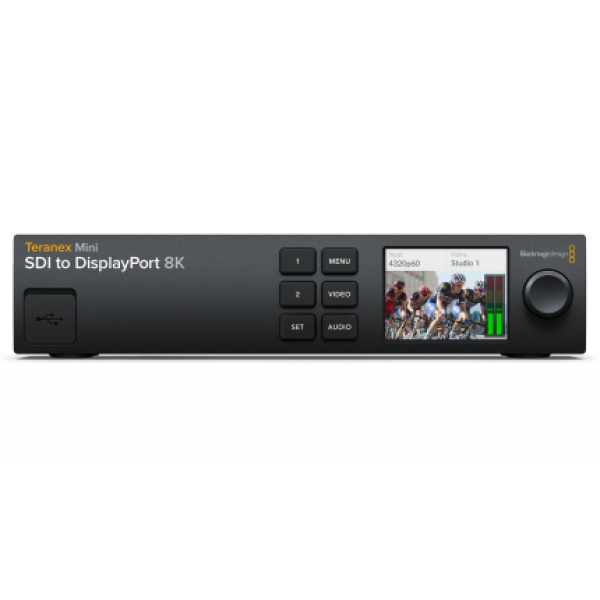

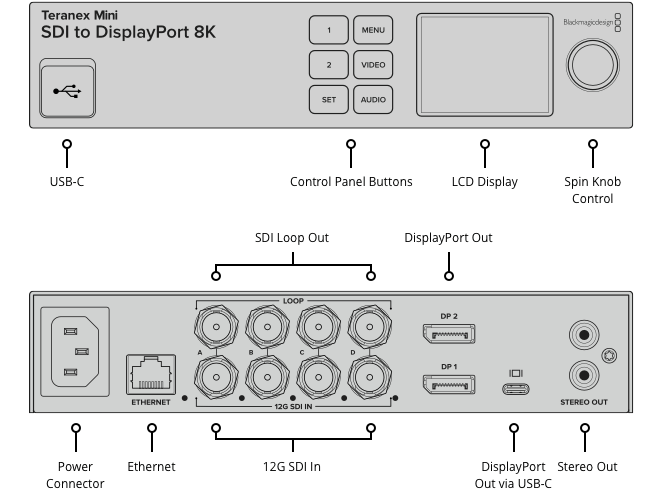

При необходимости конвертеры можно разместить в стойке или на столе. Передняя панель оснащена кнопками и цветным дисплеем, на который поступает информация об уровне звука и формате. Сзади находится интерфейс Quad Link 12G-SDI с поддержкой HD, Ultra HD и 8K. На Teranex Mini SDI to HDMI 8K HDR есть четыре HDMI-выхода для подключения к 8K-телевизорам, а на Teranex Mini SDI to DisplayPort 8K HDR — порт USB-C для совместимости с монитором Apple Pro Display XDR и два полноразмерных разъема DisplayPort для обычных компьютерных экранов. Функция масштабирования обеспечивает вывод видео в соответствии с разрешением используемой техники, а отображение «пиксель в пиксель» позволяет просматривать HD- и 4K-контент. На обеих моделях преобразование между режимами 2SI и Square Division выполняется автоматически. В каждом случае предусмотрена понижающая конверсия для передачи 8K-материала на Ultra HD- или HD-оборудование. Устройства также имеют силовой вход для питания переменного тока, аналоговый выход Hi-Fi для звука и порт USB для средств калибровки.

Поддержка последних HDR‑форматов
Конвертеры Teranex Mini 8K HDR позволяют работать с материалом в последних HDR-форматах. Все, что нужно сделать, — это выполнить подключение к HDMI-дисплею или монитору с интерфейсом DisplayPort. Предусмотрена поддержка статических и динамических метаданных для систем PQ и HLG по ST2108‑1 и ST2084, а также стандарта ST425, который определяет два новых бита в идентификаторе полезной нагрузки видео при описании характера передачи для SDR, HLG и PQ. Кроме того, линейка Teranex Mini 8K HDR отвечает требованиям ST2082‑10 для 12G‑SDI и ST425 для 3G‑SDI. Модели обеспечивают охват на 100% в DCI-P3 и совместимость с цветовыми пространствами по Rec. 2020 и Rec. 709.

Индикация параметров в реальном времени
Для проверки качества видео на соответствие вещательным стандартам можно параллельно использовать два инструмента, которые выводятся на экран и допускают настройку положения, размера и прозрачности. Форма сигнала служит для контроля яркости на входе, а вектороскоп позволяет установить интенсивность цвета при контрольном значении 100%. Дисплеи RGB и YUV предназначены для выявления некорректных уровней, в то время как гистограмма показывает распределение элементов изображения от белого к черному для обнаружения утраты деталей в областях света и тени.

3D LUT на основе 33 точек
Teranex Mini SDI to HDMI 8K HDR и Teranex Mini SDI to DisplayPort 8K HDR позволяют использовать трехмерные LUT-таблицы на основе 33 координатных точек, если нужно имитировать свойственный кинопленке визуальный ряд или ввести поправку по цвету в соответствии с подключенным дисплеем. Кроме того, предусмотрен порт USB для работы с инструментами калибровки сторонних производителей. В этом случае будет выполнен анализ монитора и применена коррекция с учетом его характеристик. Конвертеры обеспечивают загрузку двух разных таблиц, которые выбирают с передней панели устройства. Они могут быть импортированы из приложений класса DaVinci Resolve, так как их файловые форматы являются стандартными.

Калибровка монитора
Все дисплеи, даже одной модели, имеют индивидуальные особенности при передаче цвета. На Teranex Mini 8K HDR есть порт USB для использования инструментов калибровки сторонних производителей. Через него можно подключать такие решения, как SpectraCal C6, X‑Rite i1 Display Pro и Klein K10‑A. После запуска корректировки из меню будут выведены подсказки для настройки параметров яркости и контрастности. Вся работа выполняется автоматически, в том числе генерирование тестовых сигналов для проверки монитора.

Современный интерфейс 12G‑SDI для HD, Ultra HD и 8K
Все четыре входа 12G-SDI имеют соответствующие им выходы для сквозного подключения к другой технике. Линейка Teranex Mini 8K HDR позволяет работать с любыми разновидностями HD-, Ultra HD- и 8K-форматов: от 720p (50/59,94/60 fps), 1080i (50/59,94/60 полей/с) до 1080p, 1080PsF и 2160p (23,98-60 fps), 2K и 4K DCI (23,98-60 fps с прогрессивной разверткой), а также 4320p с кадровой частотой 23,98/24/25/29,97/50/59,94/60 fps. Для потоков в HD и Ultra HD используется одноканальное соединение, в 8K — четырехканальное. Благодаря преобразованию из режима 2SI в Square Division изображение в 8K-качестве будет автоматически подготовлено для вывода на монитор. При передаче сигнала 3G-SDI конвертеры обеспечивают совместимость с оборудованием обоих уровней (Level A и Level B). Кроме того, предусмотрена поддержка цветовых моделей YUV и RGB.

Автоматическая понижающая конверсия на HDMI
Линейка Teranex Mini 8K HDR имеет интерфейс Quad Link 12G-SDI, который позволяет работать с 8K-материалом, а при необходимости переходить на форматы HD, Ultra HD, 2K DCI и 4K DCI. В случае подключения к монитору, телевизору или проектору между двумя устройствами происходит обмен данными по стандарту EDID. Если дисплей не поддерживает вывод в полном разрешении, автоматически выполняется понижающая конверсия сигнала. Благодаря этому 8K-видео с SDI-оборудования можно просматривать на HD- или Ultra HD-экранах, а Ultra HD-изображение — на HD‑технике.

Совместимость с ПК на платформах Mac и Windows
Хотя настройки легко изменить из экранного меню на передней панели, к ней не всегда есть свободный доступ. На этот случай конвертеры Teranex Mini 8K HDR оснащены портом Ethernet для подключения к локальной сети, а в комплект поставки входит утилита для управления с ПК на платформе Mac или Windows через USB. Приложение также позволяет обновлять внутреннее программное обеспечение устройства для расширения функционала и поддержки последних форматов. Дополнительно предусмотрены загрузка и сохранение LUT-таблиц в удаленном режиме, выбор индикаторных диаграмм и возможность задать их расположение.

Готовность к работе с 8K
8K-разрешение позволяет выводить исключительно качественное изображение на цифровые рекламно-информационные панели, будь то один 8K-экран, видеостена из четырех Ultra HD- или шестнадцати HD-дисплеев. Система DaVinci Resolve в сочетании с платой DeckLink 8K Pro часто используется на голливудских студиях для работы над кинофильмами. Teranex Mini SDI to HDMI 8K HDR обеспечивает передачу материала на большие проекторы и калибровку нужных параметров, а Teranex Mini SDI to DisplayPort 8K HDR предназначается для подключения к таким устройствам, как Apple Pro Display XDR. Эти конвертеры совместимы с широким рядом телевизионной техники, однако в большинстве случаев рекомендуется применять мониторы, так как после их настройки можно добиться последовательной передачи цвета в визуальном ряде.

Teranex Mini Rack Shelf в качестве опции
Для установки конвертера в стойку с оборудованием можно использовать полку Teranex Mini Rack Shelf. Она представляет собой металлическую подставку, к которой корпус крепится с помощью винтов. Эта опция предлагается вместе с несколькими заглушками для заполнения пустого пространства при работе только с одним устройством. Модели Teranex Mini 8K HDR также имеют резиновые вставки для удобного размещения на столе или другой поверхности.

Мониторинг в 8K с индикацией параметров, возможностью калибровки, поддержкой HDR и 3D LUT-таблиц
Teranex Mini 8K HDR имеет пять индикаторных диаграмм, которые выводятся на экран в заданном расположении. Одновременно можно работать с двумя из них, причем в каждом случае предусмотрена настройка таких параметров, как прозрачность и размер. Когда на SDI-вход поступает видео в HDR-формате, для этих инструментов выполняется автоматическая коррекция шкалы.

Профессиональный мониторинг формы сигнала
Форма сигнала выводится на ЖК-дисплей в цифровом виде и показывает уровни яркости. По своему расположению они в целом привязаны к соответствующим участкам кадра. Например, если часть неба оказалась засвеченной, это будет заметно в той же горизонтальной позиции, как на графике, который меняется в зависимости от съемочного материала. В контенте с высокой контрастностью полутона могут отсутствовать, однако при невысоких значениях такого параметра основная часть информации сосредоточена внизу. При увеличении усиления кривая поднимется в верхнюю область индикатора.

Вектороскопы на 75% и 100%
Вектороскоп показывает интенсивность цвета при контрольном значении 75% или 100%, поэтому он идеально подходит для проверки материала, полученного со старых аналоговых пленок. Чтобы отрегулировать настройки внутри квадратных участков шкалы, достаточно воспроизвести участок с тестовой таблицей. Этот инструмент будет полезен и для грейдинга, так как позволяет корректно настраивать баланс белого. При наличии оттенка области тени отклоняются от центра индикатора, и в этом случае наглядный способ представления поможет исправить ситуацию.

Дисплей RGB и YUV
Дисплей RGB и YUV позволяет получить информацию о некорректных уровнях цвета в пространстве RGB при значении 100%, показывая по отдельности полную шкалу красного, зеленого и синего каналов. Когда изображение представлено в подобном виде, проще контролировать цветовой баланс в областях света, полутона и тени, а также удалять нежелательную тонировку. Такая возможность особенно важна во время выполнения грейдинга, потому что некоторое оборудование не обеспечивает сохранение сигнала в заданных границах.

Гистограмма в съемочном стиле
С гистограммой хорошо знакомы графические дизайнеры и операторы камер. Данный инструмент показывает распределение элементов изображения во всем диапазоне цвета и позволяет устранить возникающие погрешности. Кроме того, с его помощью можно увидеть эффект от изменения гаммы. В левой части дисплея сосредоточена информация о темных тонах, в правой части — о светлых. Как правило, она должна находиться в интервале от 0% до 100%, в то время как при недостаточной или избыточной экспозиции наблюдается выход за крайние точки. На этапе съемки важно не допускать некорректных уровней видеосигнала, так как для качественного грейдинга требуется высокая детализация в областях света и тени. Для этого нужно следить за тем, чтобы график располагался между нижним и верхним порогом.
