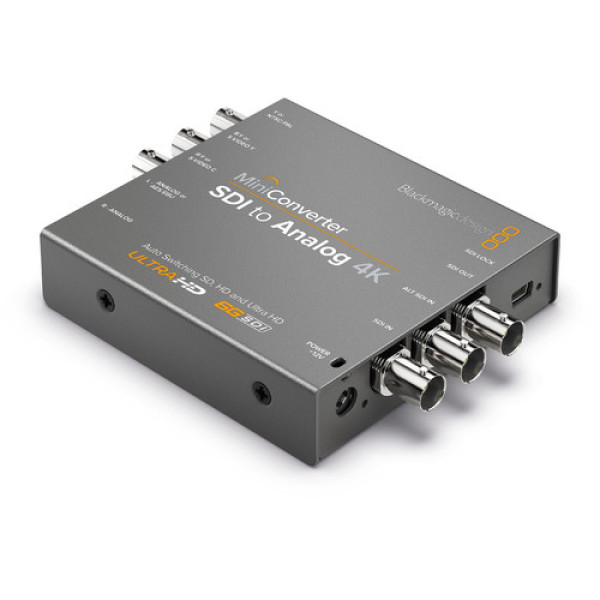

Конвертер Mini Converter - SDI to Analog 4K обзор:
Модель Mini Converter SDI to Analog 4K имеет все, что необходимо для преобразования SD-, HD-, 3G- и 6G-SDI-видеосигналов в аналоговый HD/SD-компонентный сигнал, а также в видеоформаты NTSC и PAL. Она снабжена встроенным понижающим аппаратным преобразователем, что позволяет выводить Ultra HD-материал как компонентный сигнал в SD- и HD-разрешении. Можно легко подключить любое аналоговое оборудование, такое как Betacam SP, VHS и видеомониторы.
Оборудуйте SDI-студию самыми совершенными конвертерами
Мини-конвертеры Blackmagic Design являются одними из самых продвинутых и простых в использовании SDI-конвертеров. Созданные с использованием высококачественных компонентов и разъемов мини-конвертеры Blackmagic Design автоматически переключаются между форматами SD, HD, 4K, Ultra HD, 3G-SDI и 6G-SDI. Желаете ли вы конвертировать сигнал в SDI-формат, между различными SDI-форматами или распределить SDI-сигнал на несколько устройств, вы всегда будете получать высочайшее вещательное качество всех преобразований в компактном исполнении и по доступной цене. Семейство мини-конвертеров Blackmagic Design включает в себя 13 моделей, каждая из которых обладает низким джиттером SDI-сигнала и SDI-реклокингом, благодаря чему вы можете использовать самые длинные SDI-кабели с сохранением высочайшего качества изображения.
Простота использования
Телевещательные, постпродакшн- и профессиональные AV-инсталляции строятся с использованием SDI-коммутации. При конвертации сигнала в SDI-формат или из него чрезвычайно важно сохранить максимально возможное качество исходного видео- и аудиоматериала. Мини-конвертеры Blackmagic Design компактны, доступны и просты в использовании. Все настройки выполняются при помощи мини-переключателей на корпусе каждого конвертера. На обратной стороне расположена диаграмма, описывающая положение переключателей и позволяющая изменять настройки конвертера, даже не обращаясь к инструкции пользователя. Мини-конвертеры Blackmagic Design используют стандартные подключения, что представляет дополнительное удобство и позволяет сэкономить средства на использовании кабелей собственного изготовления.
Новейшая SDI-технология
4K-модели мини-конвертеров Blackmagic Design используют новейшую технологию 6G-SDI, работающую с пропускной способностью в четыре раза более высокой, чем у технологии HD-SDI. Устройства 6G-SDI полностью совместимы с SD-SDI- и HD-SDI-оборудованием. Мини-конвертеры Blackmagic Design определяют формат входящего сигнала и автоматически переключаются в соответствующий стандарт. Определенные модели обладают резервными SDI-входами, что прекрасно сочетается с особо критичными потребностями живого видеопроизводства, где вы можете организовать резервные SDI-каналы. В случае выхода из строя основного канала мини-конвертеры Blackmagic Design мгновенно переключаются на резервный.
Стандартное подключение аудиосигнала
Мини-конвертеры Blackmagic Design поддерживают эмбедированное SDI- и HDMI-аудио. Определенные модели также позволяют эмбедировать или деэмбедировать аналоговое или цифровое аудио отдельно. Мини-конвертеры Blackmagic Design поддерживают 24-битное аналоговое и AES/EBU-аудио, используя стандартные 1/4"-разъемы, благодаря чему нет необходимости в использовании особых кастомных кабелей.
Превосходная функциональность
В отличие от других конвертеров, настройка которых способна ввести пользователя в замешательство, мини-конвертеры Blackmagic Design сочетают в себе мощные функциональные возможности с простым дизайном. Все разъемы на корпусе конвертеров легкодоступны и подключаются к стандартным кабелям, которыми вы уже пользуетесь в своей студии.
Оптоволоконное подключение
В семейство мини-конвертеров Blackmagic Design входят модели как с традиционными SDI-разъемами, так и оптоволоконными. Приобретая один из них, вы получаете возможность двунаправленного преобразования традиционного и оптоволоконного SDI-подключения с независимостью каждого направления преобразования. Оптоволоконное подключение позволяет использовать кабели длиной до 28 км без какой-либо деградации сигнала.
Высокое качество обработки сигнала
Благодаря высокому качеству работы с сигналом мини-конвертеры Blackmagic Design идеально подходят для любых телевещательных, постпродакшн- и профессиональных AV-сред. Несколько интегрированных источников питания гарантируют невероятно низкий уровень шума при конвертации между цифровыми и аналоговыми видеоформатами. Некоторые модели имеют возможность повышающей, понижающей и кросс-конверсии, что позволяет легко перемещаться между SD-стандартами PAL и NTSC и множеством HD-форматов, включая 720 и 1080.
Простая настройка
Для настройки мини-конвертеров Blackmagic Design вам понадобится лишь простая шариковая ручка. Это прекрасное решение, когда вам необходимо срочно внести изменения в конфигурацию конвертера. Никаких сложных меню или обращения к инструкции пользователя. Тем не менее, при желании вы можете использовать входящую в комплект программную утилиту Blackmagic Design Converter Utility. Просто подключите мини-конвертер к любому Mac OS X или Windows компьютеру кабелем USB 2.0 и вы сможете обновить его прошивку непосредственно с вэб-сайта Blackmagic Design.
Характеристики:
Разъемы
- Видеовход SDI: Переключение между стандартами SD, HD и 6G-SDI.
- Видеовыход SDI: Автоматический подбор стандартов SD, HD и 6 G-SDI на видеовходе HDMI
- Аналоговое видео: NTSC, PAL и S-Video со входа SD-SDI. Компонентное HD со входа 6G-SDI
- Аналоговый звук: Два канала сбалансированного аналогового звука со стандартными гнездовыми разъемами 1/4″ профессионального уровня
- Цифровой звук AES/EBU: Два канала сбалансированного цифрового звука со стандартными гнездовыми разъемами 1/4″ профессионального уровня
- Резервный SDI-вход: Автоматическое переключение при потере SDI-сигнала
- Поддержка стандартов: Автоматическое определение стандартов 6G-SD, HD и SDI на входе
- Настройка и обновления: Через высокоскоростной интерфейс USB 2.0 (480 Мбит/с)
- Повторная синхронизация: Да
Поддерживаемые стандарты и форматы
- Форматы SD: 525/29.97 NTSC, 625/25 PAL
- Форматы HD: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080PsF23.98, 1080p24, 1080PsF24, 1080p25, 1080PsF25, 1080p29.97, 1080PsF29.97, 1080p30, 1080PsF30
- Форматы 2K: 2048×1080PsF23.98, 2048×1080p23.98, 2048×1080PsF24, 2048×1080p24, 2048×1080PsF25, 2048×1080p25
- Форматы 4K: 3840×2160p23.98, 3840×2160p24, 3840×2160p25, 3840×2160p29.97, 3840×2160p30, 4096×2160p24
- Интерфейс SDI: SMPTE 292M, SMPTE 259M, SMPTE 296M, ITU-R BT.656 and ITU-R BT.601
- Скорость SDI-видеопотока: Переключение между SD, HD и UHD
- Цветовая субдискретизация SDI: 4:2:2
- Дискретизация звука SDI: Телевизионный стандарт (частота дискретизации 48 кГц, разрешение 24 бит)
- Цветовое разрешение SDI: 10 бит
- Цветовое пространство SDI: YUV
- Автоматическое переключение SDI: Автоматическое переключение между стандартами SD-SDI, HD-SDI и 3 Гбит/c-SDI
- Форматы SDI: 625/25 PAL, 525/29.97 NTSC, 525/23.98 NTSC, 720p50, 720p60, 720p59.94, 1080i50, 1080i59.94, 1080i60, 1080PsF23.98, 1080Ps24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 2048×1080PsF23.98, 2048×1080p23.98, 2048×1080PsF24, 2048×1080p24, 2048×1080PsF25, 2048×1080p25, 3840×2160p23.98, 3840×2160p24, 3840×2160p25, 3840×2160p29.97, 3840×2160p30, 4096×2160p24.
- Аналоговые форматы: 625/25 PAL, 525/29.97 NTSC, 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080PsF23.98, 1080p24, 1080PsF24, 1080p25, 1080PsF25, 1080p29.97, 1080PsF29.97, 1080p30, 1080PsF30
- Аналоговое цветовое пространство: YUV
- Аналоговое цветовое разрешение: 4:2:2
- Преобразование форматов: Понижающая HD-конверсия
Программное управление
- Программная панель управления: Обновление ПО для Mac OS X™ и Windows™ через порт USB
- Обновление программного обеспечения: Через приложение для обновления ПО
- Управление настройками: Управление настройками осуществляется при помощи мини-переключателей или программно через порт USB
Питание
- Блок питания: Универсальный источник питания +12 В с международными адаптерами включен в комплект поставки. Кабельная стяжка
- Потребляемая мощность: 8,04 Вт
- Диапазон рабочего напряжения: 12 В
Условия эксплуатации
- Рабочая температура: от 0° до 40° C
- Температура хранения: от -20° до 45° C
- Относительная влажность: от 0% до 90% (без конденсации)
Комплект поставки
- Mini Converter SDI to Analog 4K
- CD-диск с программным обеспечением
- Универсальный источник питания 12 В с международными адаптерами включен в комплект поставки
