Конвертер ATEM Talkback Converter 4K обзор:

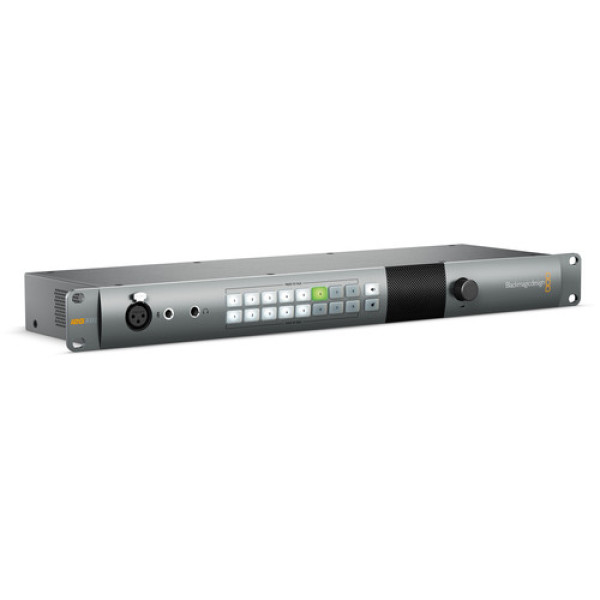

ATEM Talkback Converter 4K обеспечивает двустороннюю связь с восемью камерами посредством SDI-сигнала. Так же, как на Blackmagic Studio Camera и ATEM Camera Converter, для этого используются каналы 15 и 16. Интерфейс 12G-SDI с BNC-разъемом поддерживает работу со всеми разновидностями SD, HD и Ultra HD вплоть до 2160p60. Есть специальное гнездо для установки дополнительного оптического модуля SFP. Предусмотрены кнопки двусторонней связи, разъем для профессиональной гарнитуры, сквозной порт для подключения более восьми камер и микрофонный вход.
ATEM Studio Converter и ATEM Camera Converter
Трансляция из центра событий по оптоволоконному кабелю
ATEM Camera Converter и ATEM Studio Converter позволяют размещать эфирные камеры на большом удалении от видеомикшера. ATEM Camera Converter отличается исключительно прочным корпусом и представляет собой оптоволоконный преобразователь, который поддерживает двустороннюю связь и индикацию состояния, имеет микрофонные входы и оснащен встроенной емкой батареей. Используя доступные оптоволоконные кабели, с его помощью можно без потери качества передавать изображение в обоих направлениях вместе со звуком и служебными сигналами на расстояние до 45 км!
Подключение камер прямого эфира
Идеальное решение для освещения событий в реальном времени
Конвертеры ATEM будут незаменимы для показа живых концертов и спортивных мероприятий, когда камеры размещают в удаленных местах на большом расстоянии от эфирного видеомикшера. Для взаимодействия между операторами и режиссером к каждому ATEM Studio Converter можно подключить до четырех ATEM Camera Converter, чтобы передавать сигналы двусторонней связи по каналам 15 и 16 SDI-оптоволоконного соединения.
Конвертеры ATEM
Решение для эфирного вещания
В линейке конвертеров ATEM есть две модели, которые предназначены для установки на противоположных концах конфигурации. ATEM Camera Converter преобразует изображение SDI- или HDMI-камеры для передачи по оптоволоконному кабелю вместе со звуком из внешнего источника и сигналами двусторонней связи. Его корпус из полированного алюминия отличается малым весом и прочностью, а встроенная батарея обеспечивает длительную работу в мобильных условиях. ATEM Studio Converter допускает размещение в стойке и имеет четыре двунаправленных оптических интерфейса, позволяющих подключать несколько устройств для преобразования оптического сигнала в SDI и вывода звука на XLR-разъемы.
Оптоволоконное соединение
Передача сигнала на расстояние до 45 км
Для подключения конвертеров ATEM используются стандартные одномодовые кабели с разъемами LC, позволяющие в разы увеличить протяженность тракта по сравнению с традиционными медными кабелями. Оптоволокно доступно по цене и поэтому широко применяется при создании компьютерных сетей. ATEM Camera Converter и ATEM Studio Converter соответствуют спецификациям SMPTE для оптоволоконного соединения с длиной волны 1310 нм, что дает возможность передавать сигнал на расстояние до 45 км!
Двусторонняя связь
В динамичных условиях прямого эфира крайне важно синхронизировать действия режиссера и операторов камер. ATEM Camera Converter и ATEM Studio Converter позволяют встраивать звук в SDI-поток и передавать сигналы двусторонней связи на редко используемых каналах 15 и 16. ATEM Camera Converter допускает подключение обычных наушников для ПК и iPhone, а ATEM Studio Converter — самой разной профессиональной гарнитуры. Модель ATEM Studio Converter также оснащена встроенным микрофонным входом и динамиком, давая возможность работать без наушников.
Индикация
Чтобы оператор случайно не изменил ракурс во время трансляции на многомиллионную аудиторию, он должен знать, когда его материал идет в эфир. ATEM Camera Converter и ATEM Studio Converter поддерживают индикацию состояния при подключении к программному SDI-выходу видеомикшеров ATEM. Когда камера передает изображение в эфир, на ATEM Camera Converter загорается красный светодиод, а выводимые SDI- и HDMI-сигналы содержат красную рамку.
Эргономичный дизайн
Цельный корпус из алюминия

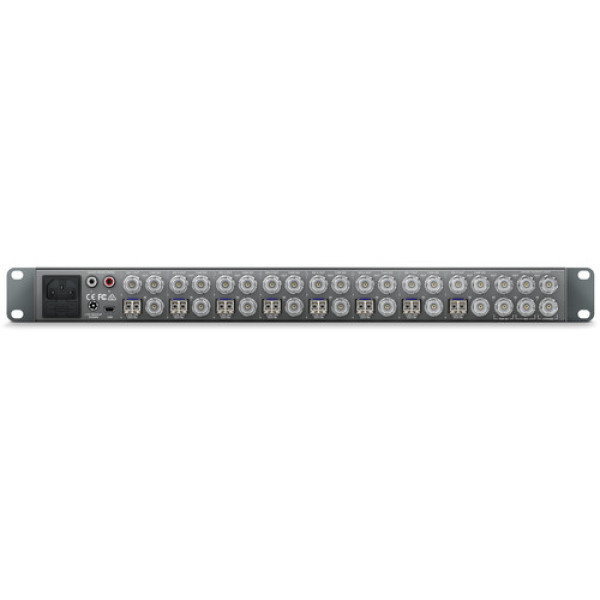

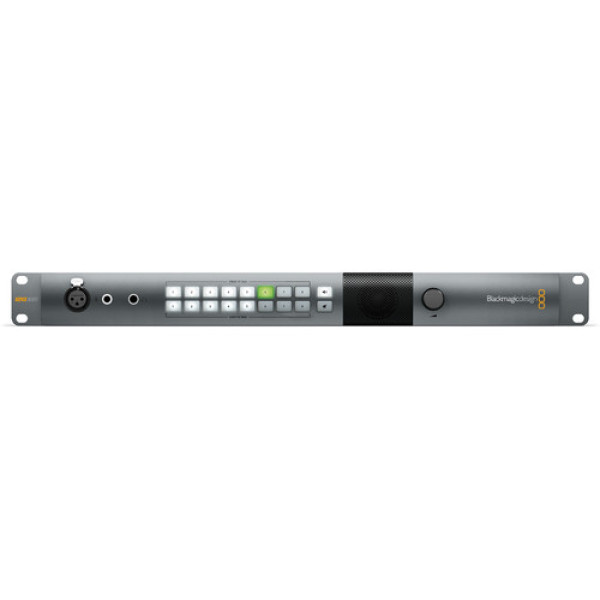

ATEM Camera Converter имеет цельный корпус из алюминия, рассчитанный на ежедневную эксплуатацию в условиях прямого эфира. Если использовать зажим для крепления к ремню, управлять камерой будет легко даже при подключенной гарнитуре. Передняя панель ATEM Studio Converter также выполнена из алюминия и отличается исключительной прочностью, имеет разъемы для микрофона и наушников, кнопки для включения двусторонней связи, встроенный динамик и возможность регулировки громкости. Все видео- и аудиоинтерфейсы находятся на задней панели, а интегрированный блок питания обеспечивает работу с диапазоном напряжения 110-240 В.
Высококачественные разъемы
Использование профессиональных и бытовых камер
ATEM Camera Converter оснащен SDI- и HDMI-входами для подключения профессиональной и бытовой съемочной техники. Чтобы выполнять наложение дополнительной звуковой дорожки с помощью микрофона или на линейном уровне, предусмотрены два стереоразъема диаметром 1/4 дюйма. На ATEM Studio Converter есть четыре двунаправленных интерфейса для преобразования сигнала каждой камеры между оптоволокном и SDI с выводом балансного аналогового звука на XLR. Эта модель имеет сквозной программный SDI-вход, а также AES/EBU-разъемы для микрофона и наушников, если нужно создать замкнутую конфигурацию из нескольких конвертеров.
Удобное программное управление
Возможность регулярного обновления
Утилита Converter Utility, совместимая с операционными системами Mac OS X и Windows, позволяет быстро настраивать опции преобразования, в том числе присваивать номера камерам и регулировать уровень звука. С ее помощью можно обновлять прошивку конвертеров ATEM через порт USB, добавляя поддержку последних функций и недавно появившихся форматов видео.
Характеристики:
Разъемы
- Программный вход SDI: Один 10-битный программный вход для сигнала видеомикшера, с возможностью переключения между SD/HD/Ultra HD 4K, поддержкой индикации состояния и 16-канального встроенного звука
- Программный выход SDI: Один 10-битный сквозной программный выход с автоматическим переключением между SD/HD/Ultra HD 4K и возможностью соединения с другим устройством ATEM Talkback Converter 4K.
- Двусторонняя связь: Разъем TRS 0,25 дюйма для профессиональной гарнитуры, разъем TRS 0,206 дюйма для микрофона. Симметричный разъем XLR на передней панели для микрофона.
- Аналоговый звук: Один стереовыход RCA для мониторинга
- Вход SDI для сигнала камеры: Восемь 10-битных, с автоматическим переключением между SD/HD/Ultra HD 4K и 16-канальным встроенным звуком
- Выход SDI для сигнала камеры: Восемь 10-битных, с автоматическим переключением между SD/HD/Ultra HD 4K и 16-канальным встроенным звуком
- Выход SDI: Восемь 10-битных, с автоматическим переключением между SD/HD/Ultra HD 4K и 16-канальным встроенным звуком
- Оптический видеовход (опция): Восемь входов (разъем LC для одномодового кабеля) с автоматическим переключением между SD, HD и Ultra HD 4K
- Оптический видеовыход (опция): Восемь выходов (разъем LC для одномодового кабеля) с автоматическим переключением между SD, HD и Ultra HD 4K
- Оптический аудиовход: Восемь входов с разъемом LC для одномодового кабеля. Каналы 1 и 2 для звуковой дорожки. Каналы 15 и 16 для двустронней связи.
- Оптический аудиовыход: Восемь выходов с разъемом LC для одномодового кабеля. Каналы 1 и 2 для звуковой дорожки. Каналы 15 и 16 для двустронней связи.
Стандарты
- Форматы SD: 525/29.97 NTSC, 625/25 PAL
- Форматы HD: 1280×720p50, 1280×720p59.94, 1280×720p60, 1920×1080i50, 1920×1080i59.94, 1920×1080i60, 1920×1080PsF23.98, 1920×1080PsF24, 1920×1080PsF25, 1920×1080PsF29.97, 1920×1080PsF30, 1920×1080p23.98, 1920×1080p24, 1920×1080p25, 1920×1080p29.97, 1920×1080p30, 1920×1080p50, 1920×1080p59.94, 1920×1080p60
- Форматы 2K: 2048×1080p23.98, 2048×1080p24, 2048×1080p25, 2048×1080PsF23.98, 2048×1080PsF24, 2048×1080PsF25
- Форматы 4K: 3840×2160p23.98, 3840×2160p24, 3840×2160p25, 3840×2160p29.97, 3840×2160p30, 3840×2160p50, 3840×2160p60, 4096×2160p23.98, 4096×2160p24, 4096×2160p25, 4096×2160p29.97, 4096×2160p30, 4096×2160p50, 4096×2160p60
- Интерфейс SDI: В соответствии со стандартамиSMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M Level B и SMPTE 425M
- Дискретизация звука: Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит, аналогово-цифровое преобразование)
- Цветовая субдискретизация: 4:2:2, 4:4:4
- Цветовое разрешение: 10 бит
- Цветовое пространство: REC 601, REC 709
- Скорость передачи данных: SDI-интерфейс переключается между SD, HD и Ultra HD 4K
Программное обеспечение
- Обновление внутреннего ПО: Через приложение для обновления ПО
Операционные системы
- Mac OS X 10.9 Mavericks,
- Mac OS X 10.10 Yosemite или более поздняя версия.
- Windows 7 или Windows 8
Питание
- Потребляемая мощность: 60 Вт
- Блок питания: Вход 110-240 В переменного тока, дополнительный вход 12-31 В постоянного тока
Физическая установка
- Физическая установка: 1 место в стойке, глубина менее 153 мм
Условия эксплуатации
- Рабочая температура: От 5° до 40° C
- Температура хранения: От -20° до 45° C
- Относительная влажность: От 0% до 90% (без конденсации)
Комплект поставки
- ATEM Talkback Converter 4K
- Карта памяти SD с программным обеспечением
