MPX CHANGEOVER

ITEL STL/SAT Changeover - Автоматическая система переключения звука с перекодированием RDS.

Данное устройство реализует автоматическое переключение звука между стереофоническим сигналом, поступающим от спутникового приемника или другого источника, и композитным сигналом MPX, поступающим от приемника STL.

В качестве основного источника может быть выбран любой из двух источников звука, и устройство будет постоянно контролировать его параметры, включая уровень звука, уровень пилот-сигнала, код PI и качество RDS (к источнику стереозвука применяется только контроль уровня звука).

При превышении любого из определенных пользователем порогов аварийных сигналов на основном источнике устройство переключается на резервный источник, возвращаясь к основному источнику после его восстановления.

Модем GSM может быть установлен внутри для дистанционного управления и сигнализации тревоги через SMS.

Уникальной особенностью этого устройства является возможность подавления входящего сигнала RDS и наложения нового, сгенерированного внутри одной или замены только ее таблиц AF.

В этом последнем случае все другие ранее существующие динамические службы будут проходить через модуль без изменений.

Технические характеристики:

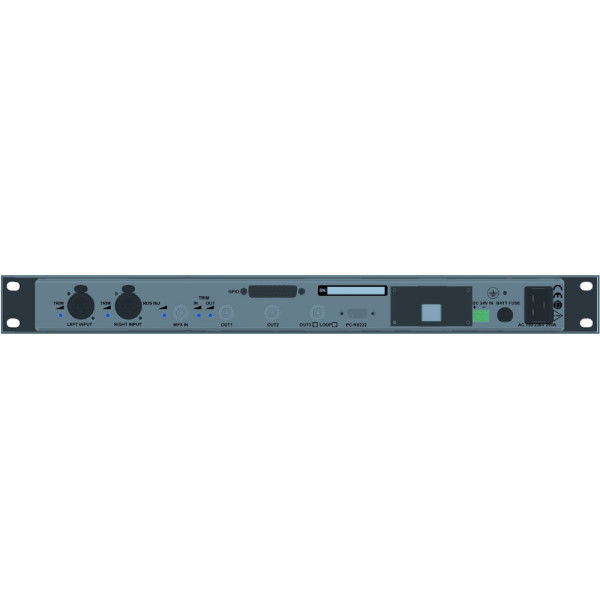

Вход
Левый (XLR-F) Аудио аналоговый левый вход от приемника SAT или другого источника
Правый (XLR-F) Аудио аналоговый правый вход с приемника SAT или другого источника
TRIM LEFT / RIGHT Точная настройка уровня L / R (+/- 0,5 дБ)

RDS энкодер
Внутренняя временная база или автоматически заблокированная, с использованием ФАПЧ на основе DSP и фильтров, для внешней несущей пилот-сигнала MPX.
Блоки 0А и 2А
24 пользовательских строки PS
24 пользовательских RT строки
Режим AF и режим B с 25 таблицами AF
Инъекция уровня поднесущей RDS 2 кГц-12 кГц

СТЕРЕО кодер
Перекрестные помехи> 60дБ
Чувствительность входа -10 дБм / + 15 дБм регулируется с шагом 0,5 дБ
Уровень пилота и фаза регулируются с передней панели

Вход MPX
Импеданс 10 кОм
Допустимый уровень 0 дБм (2,2 В / 775 мВ / мс)

Выход MPX
3 независимых буферизованных выхода
Выходы будут обойдены на входе MPX в случае отказа оборудования
Уровень 0 дБм + 1 дБ / -3 дБ регулируется с помощью триммера на задней панели

Дистанционное управление и связь
GPIO плата для управления переключателями и сигнализации
GSM модем (опция) для передачи данных и SMS
Ethernet - TCP / IP
RS-232

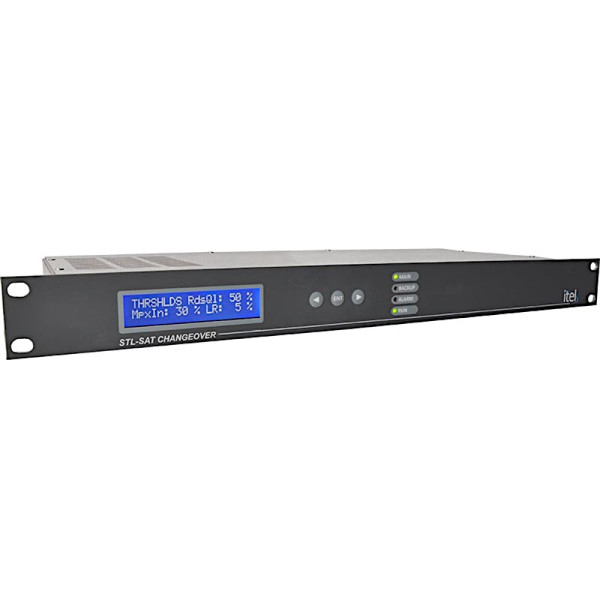

Пользовательский интерфейс
ЖК-дисплей 2 х 20 цифр
Клавиатура для навигации по меню и редактирования параметров
Светодиод индикации: основной канал в эфире, резервный канал в эфире, сигнализация, RUN (оборудование работает нормально)

Конфигурационное программное обеспечение
Совместимость с Windows XP, Vista, Windows 7, Windows 8.1, Windows 10

Источник питания
100 - 240 В переменного тока 50/60 Гц
18 / 32VDC

Физические размеры и размеры
1 стойка 19 "
44мм х 483мм х 200мм
Вес 2 кг
