Axel Technology FALCON X7

AxelTechology с гордостью представляет новое поколение аудиопроцессоров.

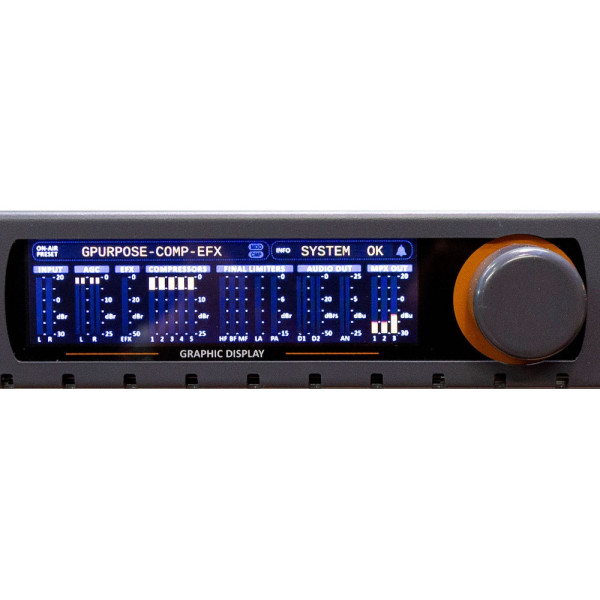

FALCON X7 Цифровой аудиопроцессор FM / DAB + / HDRadio / WEB / DRM. 5 полос. 1RU. Аналоговый, цифровой AES и потоковый входы / выходы. 2x MPX выход. Аудио и MPX коммутатор. SD-слот для хранения файлов для аудио резервного копирования. ЖК дисплей.

Новая платформа Falcon знаменует собой явный разрыв с предыдущим поколением и предлагает передовые технологии, которые отличаются простотой использования, исключительными характеристиками и беспрецедентным качеством звука, позволяя создавать современный звук высочайшего качества.

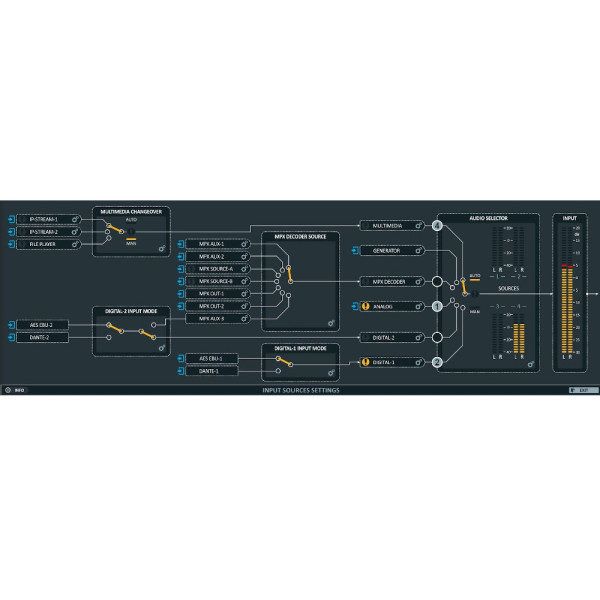

ПОЛНЫЙ НАБОР ВХОДОВ Расширенный детектор переключения / тишины с настраиваемыми приоритетами источников из 11 источников:
1 x Аналоговый, 2 x AES / EBU, 2 x IP, 2 x MPX, 1 x AES192, 1 x Dante (опция), 1 x MPX через Dante (опция), 1x Встроенный резервный плеер

ПОЛНЫЙ НАБОР ВЫХОДОВ
1 x Аналоговый, 2 x AES / EBU, 2 x IP, 2 x MPX, 1 x AES192, 1 x Dante (опция), 1 x MPX через Dante (опция)

Особенности:

FM, DAB, HD-радио, Sirius XM, Веб-радио
Самый широкий диапазон входов и выходов: аналоговый, цифровой, MPX, потоковый и Dante AoIP
Умные инструменты для формирования вашего уникального звука
Лучший выбор пресетов для вывода в эфир в несколько кликов

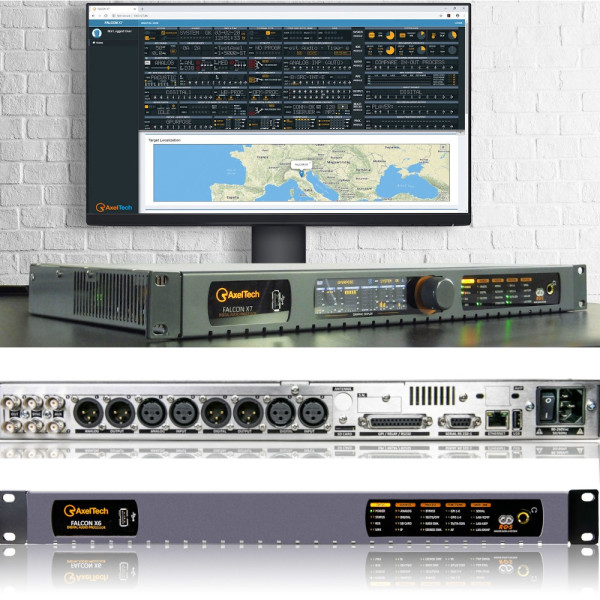

Адаптивный мультиплатформенный веб-интерфейс для удобства пользователей
Утилита для расширенного управления: SNMP, точка доступа, восстановление образа резервной копии
Интеллектуальная система обновления и обновления для конфигурации большой сети
Подходит для любого рабочего процесса на радио и сетевой архитектуры
Встроенный аудиоплеер Подходит как резервный источник или для целей тестирования. Также доступен генератор тестовых сигналов.
R-128 ITU BS.1770 Стандарт контроля уровней громкости

ОБРАБОТКА ЗВУКА

Автоматический контроль усиления - AGC

Драйв
Атака
Восстановление
Порог гейта
Холостое компрессирование
Восстановление рабочей зоны
Порог рабочей зоны холостого хода
L / R Линк
Полосовое разделение
Фазовый ротатор
Фильтр HP

Стерео Enhancer

Режим
Полоса
Эффект лимитера
Эффект Драйв
Глубина эффекта

Эквалайзер предварительной обработки

Низкая полоса частот
Средняя полоса частот
Высокая полоса частот

Детектор речи

Режим
Задействовать

Управление компрессорами

Порог (для каждой из 5 полос)
Драйв (для каждой из 5 полос)
Тип мультичастотного процесора
Многополосное разделение

Лимитеры

Финальный лимитер Bass Drive
Финальный лимитер Main Drive
Main / Bass микс баланс
Пиковый лимитер
Супер бас
Экспандер
Процесс Brilliance
Овердрайв
Ослабление ширины процесса Brilliance
Пресеты обработки аудио для вашего радио в несколько кликов с нашими заводскими настройками.

Процессоры Falcon имеют 60 заводских предустановок, относящимися к 10 стилям, позволяющие быстро подобрать нужное звучание.Каждое из 10 семейств пресетов имеет 6 разных звуковых оттенков.

Стандартый

EFX - расширение эффекта
Компресированный
Компресированный EFX - расширение эффекта
Сильно компресированный
Сильно Компресированный EFX - расширение эффекта

Пресеты стилей:

Общее назначение. Эта предустановка, способная предложить максимум для радио с музыкой, новостями и диалогами. Умеренный отклик АРУ, средняя / высокая плотность и компрессия
Атмосферный. Лучший пресет для музыки Ambient, Lounge, Chillout и Fusion. Очень медленная АРУ, теплый и детальный звук и низкая компрессия.
Рок. Базовая предустановка для рок и классической рок музыки. Средняя компрессия и быстрая АРУ.
Тяжелый рок. Базовый пресет для хард-рока и хэви-метала. Низкая компрессия и быстрая АРУ.
Кантри. Базовая предустановка для кантри и фолк музыки. Низкая компрессия и быстрая АРУ.
Диско. Давайте танцевать, с этим пресетом для музыки диско. Низкая компрессия и быстрая АРУ.
Старинные. Базовый пресет для музыки Oldies, с низким сжатием и быстрой АРУ.
Разговорный. Базовая предустановка для разговорного радио с низким уровнем сжатия и быстрой АРУ.
Классический. Очень мягкий пресет, подходящий для классической музыки и оперы, с низким уровнем сжатия и быстрой АРУ.
70s-80. Предназначен для тематических радиостанций, ориентированных на поп-музыку 70-х-80-х годов с низким уровнем сжатия и быстрой АРУ
И вы можете расширить эти пресеты, добавив новые стили и оттенки.

Технические характеристики:

Аналоговый вход - АУДИО

Количество входов: 1 стерео
Разъемы: балансные на 2-х XLR - подавление электромагнитных помех
Номинальный уровень входного сигнала (чувствительность): настраивается с помощью
программного обеспечения: -12 dBu: + 13 dBu
Диапазон уровня: 21,0 dBu ч + 24,0 dBu
Макс. Уровень входного сигнала: +24,0 dBu
Аналого-цифровое преобразование: CS4272 ЦАП 24 бит 192 кГц
Вход CMRR:> 60 дБ (20 Гц ч 20 кГц)

Цифровой вход - АУДИО

Количество входов: 2
Разъемы, балансные на 2 XLR - подавление электромагнитных помех
Входное сопротивление: 110 Ом
Формат: AES3 / EBU и SPDIF
Частота дискретизации: 32 / 44,1 / 48/64 / 88,2 / 96/192 кГц
Номинальный уровень входного сигнала (чувствительность): от -0,1 dBFs до -25 dBFs
(шаг 0,1 дБ)
Диапазон уровня: 0,0 dBFs ч -36dBFs
Динамический диапазон преобразования: 124 дБ (32 кГц) / 126 дБ (44,1 кГц) / 126 дБ
(48 кГц) / 122 дБ (96 кГц)
Разрешение преобразования: 24 бита

Аналоговый выход - АУДИО

Количество входов: 2
Разъемы: балансные на 2-х XLR - подавление электромагнитных помех
Выходное сопротивление: 47 Ом
Уровень выходного сигнала: настраиваемое программное обеспечение от -6 dBu + 18, 0 dBu
Диапазон уровня: 20,0 dBu ч + 24,0 dBu
Макс. Уровень выходного сигнала: + 24,0 dBu
Выход CMRR:> 60 дБ (20 Гц-20 кГц)
ЦАП преобразование CS4272 24 бит 192 кГц

Цифровой выход - АУДИО

Количество входов: 2
Разъемы, балансные на 2 XLR - подавление электромагнитных помех
Выходное сопротивление: 110 Ом
Формат: AES3 / EBU
Частота дискретизации: 32 / 44,1 / 48 / 64 / 88,2 / 96 / 192 кГц
Регулировка уровня выходного сигнала: Da 0,0dBFs a dBFs (passo 0,1dB)
Диапазон уровня: 0,0 dBFs ч -36dBFs

Выход MPX

Количество входов: 2
Разъемы: несбалансированные на 2 BNC - подавление электромагнитных помех
Выходное сопротивление: 10 Ом
Сопротивление нагрузки: 600 Ом или выше
Аналого-цифровое преобразование: Техас PCM1796
Номинальный уровень входного сигнала (чувствительность): от -9,0 dBFs до +15,0 dBFs

MPX и RDS СИГНАЛ

Частота пилот-сигнала: 19 кГц +/- 1 Гц
Пилотный впрыск: 25,0 дБ ч 15,5 дБ (шаг 0,1) / Общее отклонение 6-18%
Стабильность пилот-сигнала: ± 10 ppm (-10 ч + 55 ° C)
Искажения пилот-сигнала: 0,05% (типично)
Искажение + пилотный шум: 0,068% (на полосе 100 кГц)
Внешний композитный THD: 0,005% (типично для всей полосы)
Разделение стерео:> 70 дБ (типично для всей полосы)
Линейные перекрестные помехи: 80 дБ (для 100% модуляции)
главная - подчиненная и подчиненная - главная перекрестная помеха:> 65 дБ (минимум)
Полоса фильтрации / цифровая полоса 30 Гц ч 15 кГц (-0,1 дБ), 17 кГц (-70 дБ), 19 кГц
(-100 дБ)
Защита. Поднесущая 57 кГц (RDS / RBDS): лучше 51 дБ
Предварительное выделение: выкл., 50 мкс, 75 мкс (+ -0,1 дБ)
АЧХ: ± 0,3 дБ (30 Гц ч 15 кГц)
Режим работы: моно / стерео
Выход MPX / RDS: настраивается от 10,0 дБ до 15,0 дБ (шаг 0,1 дБ)
Соотношение сигнал / шум:> 90 дБ (в полосе 100 кГц)
Подавление несущей> 85 дБ

ОСОБЕННОСТИ RDS

Поддерживаемые группы: все
Групповая последовательность: конфигурируемая
PS: 8 DSN x 10 PSN
PI: 8 DSN x 10 PSN
PTY: RDS / RBDS
Метод AF: 25
AF метод B: до 1024 (64 списка)
РТ: Да, 32 сообщения
Регулировка скорости RT: групповая последовательность
RT + для песен и тегов контента: Да
TP: Да
Управление TA: Command, Soft, GPI
PTYN: Да
EON: 10 PSN
CT: Да
TMC, EWS, IH, TDC: Да
Группы свободного формата (FFG): Да
Приложение открытых данных (ODA): Да
PS Прокрутка: да

Коммуникация

Связь с радиоавтоматизацией: Программное обеспечение: Да
Сетевое подключение: 4 порта TCP / 4 UDP / 1 SNMP
Конфигурационное программное обеспечение: веб-сервер, FTP
Защита паролем: да
Протокол ASCII: сообщения о конфигурации
UDP, TCP, HTTP, SNTP: Да
Оповещения о пользовательских: события через SNMP-ловушки или по электронной почте: Да
Разрешение встроенного агента SNMP: активные задачи управления Да
Поддерживаемые сетевые протоколы: HTTP, SNTP, UDP, TCP, NTP, FTP
Протокол UECP: EBU SPB490 Ver.7.05
PI <=> CALL Calculator: Да
RDS 2.0 Готов: Да

ОБЩИЕ

Входы / выходы GPIO: 6 GPI, 4 GPO
Порты: 2xRS232, 3xUSB, 1xLAN
Синхронизация: Ext (Pilot MPX) / Int / Auto
Мониторинг синхронизации: Да
Регулировка уровня RDS: с цифровым управлением
Регулировка фазы: 0 ч 359,9 °
Отдельно только RDS + MPX / RDS: Да
Команда для активации RDS SCA: Да
Режимы работы: боковая цепь, петля, байпас
Поднесущая RDS. 100% цифровая форма
CENELEC - соответствует EN50067: Да
Clock time (CT): Точная синхронизация времени с подключением к Интернету
Объявления об удаленном ТА трафике: Да
Автоматическая синхронизация RTC: Автосинхронизация с дополнительным внешним USB,
приемником GPS
Автоматически "разбирает" длинные сообщения для: лучшего отображения текста: нет
Прокрутка по символам: от 1 до 8
Прокрутка по слову, Автоцентрирование: усечение длинных слов Да
