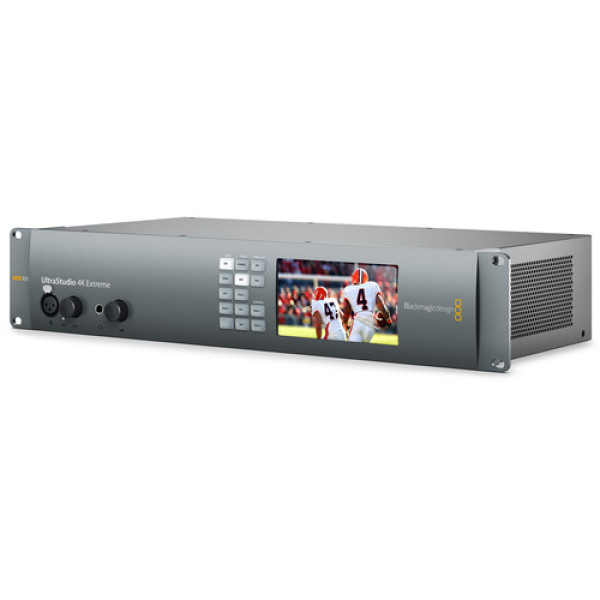

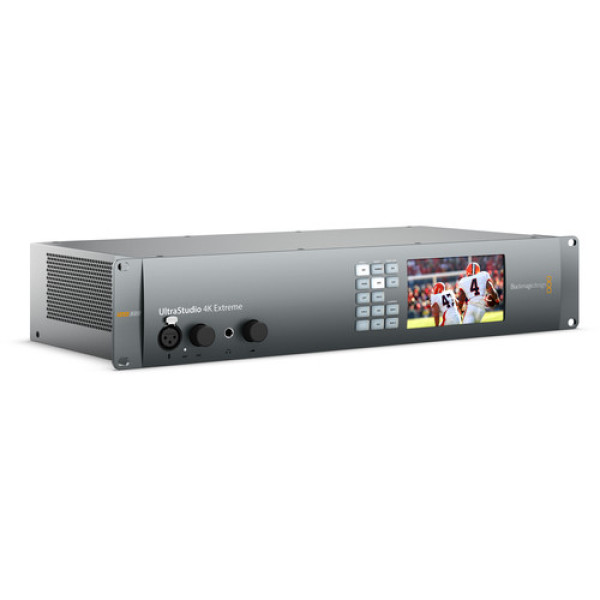

Пристрій введення/виводу UltraStudio 4K Extreme 3
UltraStudio 4K Extreme 3 - найсучасніше рішення від компанії Blackmagic для захоплення та виведення відео з підключенням до комп'ютера через порт Thunderbolt або плату PCIe Express. Технологія Thunderbolt™ 3 із пропускною здатністю до 40 Гбіт/с, інтерфейси 12G-SDI та HDMI 2.0 дозволяють передавати відео з частотою до 60 кадрів/с. Передбачені підтримка Deep Color та 12-бітного RGB-відео, обробка HDR-матеріалу через HDMI 2.0a та 4К-контенту. Завдяки широкому набору аналогових та цифрових роз'ємів пристрій сумісний практично з будь-якими камерами, деками, комутаторами та дисплеями. Є функція кодування H.265, яке виконується на апаратному рівні в режимі реального часу.
UltraStudio підтримує різні файлові формати і програмні програми, тому рішення можна використовувати практично з будь-якою професійною і побутовою технікою. Інтерфейс SDI дозволяє підключатися до таких цифрових деків як HDCAM, HD-D5, HDCAM SR, а також до рекордера Digital Betacam. Для Betacam SP на моделях UltraStudio Express та UltraStudio 4K передбачені аналогові роз'єми для компонентного відео та балансного звуку, а композитний інтерфейс забезпечує сумісність зі старими VHS-відеомагнітофонами. Оскільки UltraStudio має SDI та HDMI, пристрій ідеально підходить для виведення зображення на екрани мовних моніторів та проекторів.
UltraStudio 4K Extreme 3 оснащуються портом Thunderbolt 3 зі швидкістю потоку 40 Гбіт/с, тому при обробці матеріалу в 3D, Ultra HD і DCI 4K не виникне жодних труднощів із пропускною здатністю інтерфейсу.

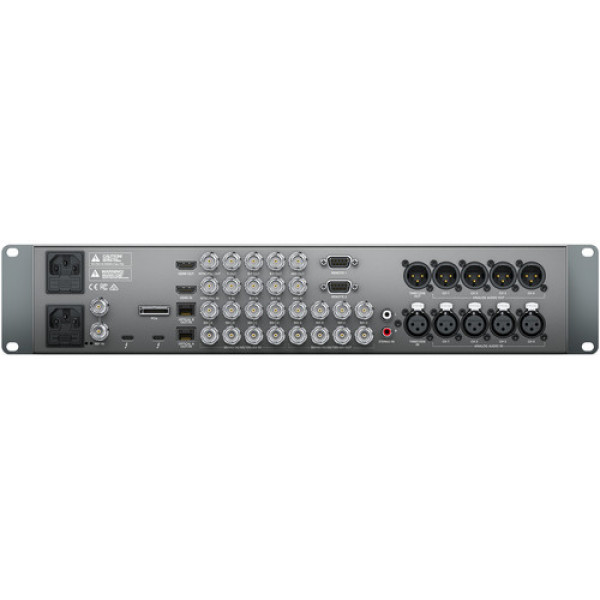

UltraStudio 4K Extreme має роз'єми 12G-SDI та HDMI 2.0, синхровхід та порт RS-422, можливість використання аналогового (через XLR) та цифрового AES/EBU-звуку. Додатково передбачено два гнізда для встановлення оптичних модулів та слот PCIe. Інтерфейс 12G-SDI забезпечує обробку відео в Ultra HD та 4K з частотою до 60 кадрів/с.
Якщо в якості медіаплеєра використовується UltraStudio 4K, пристрій можна використовувати для одночасного виведення сигналу, що вирізує і заповнює, через двоканальний SDI-вихід. Кожен канал підтримує підключення до двох входів відеомікшера, що дозволяє використовувати обидва види сигналів для накладання реального часу. У комплект поставки входить плагін для завантаження RGB-графіки та альфа-каналів з Photoshop CC, тому під час роботи у прямому ефірі буде доступне миттєве оновлення титрів. Рішення ідеально підходить для потокової трансляції зображення з програмного виходу відеомікшера - достатньо з'єднати його з рішенням UltraStudio і запустити програму для онлайн-мовлення.

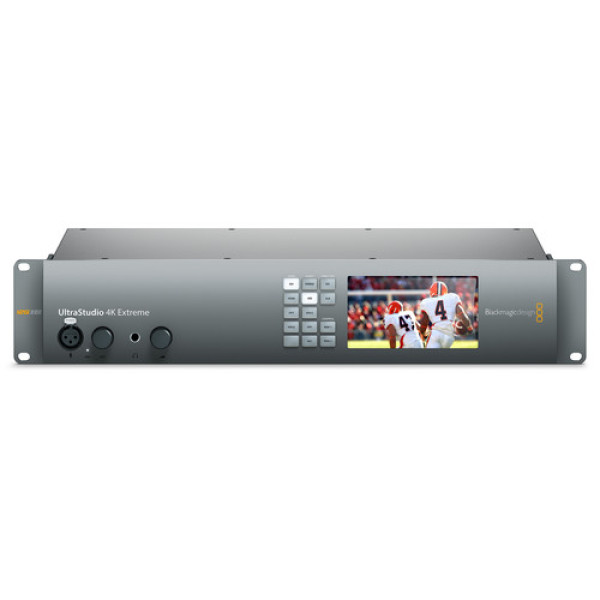

UltraStudio 4K мають передню панель з кнопками, за допомогою яких вибирають входи відео- та аудіосигналу. Це дозволяє використовувати звук, вбудований у SDI-потік або отриманий з інших джерел. Для зміни настройок не потрібно звертатися до програмного меню - достатньо лише натиснути потрібну клавішу. Інтегрований РК-дисплей забезпечує перегляд матеріалу під час відтворення у реальному часі, що особливо важливо за умов прямого ефіру. Щоб ці функції стали доступними на UltraStudio HD Mini, можна встановити Teranex Mini Smart Panel. У цьому випадку ви будете бачити зображення, рівні аудіодоріжки та тайм-код безпосередньо на самому пристрої.
Технічні характеристики:
Роз'єми
- Відеовходи SDI: 2 x 12 Гбіт/с та 2 х 6 Гбіт/с SD/HD/2K/4K. Підтримка 4:2:2/4:4:4 (один/два/чотири канали). Можливість перемикання між 2D та 3D.
- Відеовихід SDI: 2 x 12 Гбіт/с та 2 х 6 Гбіт/с SD/HD/2K/4K. Підтримка 4:2:2/4:4:4 (один/два/чотири канали). Можливість перемикання між 2D та 3D.
- Наскрізний інтерфейс для SDI-відео: Чотири роз'єми з підтримкою регенерації сигналу (SD/HD/2K/4K)
- Додаткові відеовиходи SDI: 2 x 12 Гбіт/с та 2 х 6 Гбіт/с SD/HD/2K/4K. Підтримка 4:2:2/4:4:4 (один/два/чотири канали). Можливість перемикання між 2D та 3D
- Вхід аналогового відео Один компонентний інтерфейс YUV (три роз'єми BNC), один композитний інтерфейс NTSC/PAL (роз'єм BNC)
- Виходи аналогового відео: Один компонентний інтерфейс YUV (три роз'єми BNC), один композитний інтерфейс NTSC/PAL (роз'єм BNC)
- Введення аналогового звуку: Чотири канали балансного аналогового звуку через роз'єми XLR та два канали небалансного звуку через роз'єми RCA
- Висновок аналогового звуку: Чотири канали балансного аналогового звуку через роз'єми XLR професійного рівня
- Оптичний вхід/вихід (опція): Два порти 12 Гбіт/с
- Введення AES/EBU-звуку: Два канали небалансного звуку через роз'єм BNC із перетворенням частоти дискретизації
- Висновок AES/EBU-звуку: Два канали небалансного звуку через роз'єм BNC
- Введення звуку через SDI: 16 каналів, вбудованих у сигнали SD, HD, 2K та 4K
- Виведення звуку через SDI: 16 каналів, вбудованих у сигнали SD, HD, 2K та 4K
- Відеовходи HDMI: Роз'єм HDMI 2.0 типу А з підтримкою 2160p/60
- Відеовиходи HDMI: Роз'єм HDMI 2.0 типу А з підтримкою 2160p/60
- Введення звуку через HDMI-вхід: Вісім каналів, вбудованих у сигнали SD, HD та 4K
- Виведення звуку через HDMI-вихід: Вісім каналів, вбудованих у сигнали SD, HD та 4K
- Мікрофонний вхід: Один вхід 48 з роз'ємом XLR. Можливість перемикання на фантомне живлення за допомогою програмного керування.
- Timecode Input: Один XLR-вхід
Висновок тайм-коду: Один XLR-вхід- Синхрівхід: Один синхровхід. Tri-Sync або Blackburst.
- Синхровихід: Один наскрізний синхровихід. Tri-Sync або Blackburst.
- Управління пристроями: Два порти RS-422 для керування декою, сумісні з обладнанням Sony™. Послідовні порти TxRx із змінним напрямком під програмним управлінням
- Підключення до комп'ютера: Thunderbolt™ 3 (Mac OS та Windows), 4-лінійна плата PCI Express другого покоління
- Живлення: Два вбудовані блоки живлення змінного струму із гніздом IEC C14. 120-240 В, 50-60 Гц.
- Підтримувані кодеки AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR і DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, 8-бітне відео 4:2:2, 10-бітне відео 4:2:2, 10-бітне відео 4:4:4
- Стандарти HDMI відео
- Формати SD: 525i/29,97 NTSC; 625i/25 PAL
- Формати HD: 720p/50/59,94
- 1080i/50/59, 94/60
- Формати Ultra HD: 2160p/23,98/24/25/29,97/30
- Колірна роздільна здатність HDMI: 10 біт
- Захист авторського права: Вхід HDMI не дозволяє записувати із захищених джерел. Перед записом та розповсюдженням матеріалів необхідно завжди звертатися до правовласника.
- Дискретизація звуку: 4:2:2
- Колірна роздільна здатність SDI: 8 та 10 біт YUV (4:2:2) у будь-яких форматах; 8, 10 та 12 біт RGB (4:4:4) у будь-яких форматах до 1080p/30
- Частота вибірки SDI-зображення: 4:2:2, 4:4:4
- Колірний простір: REC 601, REC 709
Стандарти SDI відео
- Формати SD: 525i/59,94 NTSC; 625i/50 PAL
- Формати HD:
- 720p/50/59,94
- 1080p/23,98/24/25/29,97/30/50/59,94/60
- 1080i/50/59, 94/60
- Формати Ultra HD: 2160p/23, 98/24/25/29, 97/30
- Інтерфейс SDI: Відповідно до стандартів SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 425M, 2084
- Підтримка метаданих SDI: HD RP188
- Дискретизація звуку: Телевізійний стандарт (частота дискретизації 48 кГц, розрядність 24 біт)
- Колірна субдискретизація: 4:2:2 YUV
- Колірна роздільна здатність: 10 біт
- Колірний простір: REC 601, REC 709
- Швидкість передачі даних: Інтерфейси SDI та HDMI забезпечують перемикання між 270 Мбіт/с (SD); 1,5 Гбіт/с (HD); 3,0 Гбіт/с 60p (HD) та 6 Гбіт/с 30p (Ultra HD)
Обробка сигналів
- Кодування: Апаратне в режимі реального часу (h.265)
- Конверсія з Ultra HD: Знижувальна конверсія на апаратному рівні з Ultra HD в HD на SDI-виходах C і D, а також на HDMI-виході при підключенні до ТБ з підтримкою лише HD-дозвіл
- Знижувальна конверсія з HD у SD: Знижувальна конверсія на апаратному рівні з HD на SD на SDI-виході B, компонентному та композитному виходах NTSC/PAL. Можливість вибору letterbox, anamorphic 16:9 або center cut 4:3 під час виведення в SD.
- HD-конверсія, що підвищує: Підвищення конверсії на апаратному рівні з SD в 720HD або 1080HD при виведенні. Можливість вибору 4:3 pillarbox, 14:9 zoom або 16:9 zoom.
- Перехресна HD-конверсія: Перехресна конверсія на апаратному рівні між 720p та 1080HD при виведенні
- Створення ефектів у реальному часі: Підтримка інтегрованих ефектів DaVinci Resolve, Final Cut Pro X. Можливість роботи з Premiere Pro CC Mercury Playback Engine. Інтегровані ефекти Avid Media Composer.
- Перетворення колірного простору: Апаратне в режимі реального часу
- Обробка 3D-даних: Двоканальне захоплення та відтворення з підтримкою формату упаковки
- Фізичне встановлення: Потрібен комп'ютер із портом Thunderbolt або слотом PCI Express. Для високошвидкісного підключення через PCI Express Gen 3 можна придбати Blackmagic PCIe Cable Kit.
Програмне забезпечення
- Програмне забезпечення у комплекті: DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility та драйвер Blackmagic для Mac OS та Windows. Media Express, Blackmagic Desktop Video Utility та драйвер Blackmagic для Linux.
- Оновлення внутрішнього ПЗ: Через програмний драйвер, який запускається на початку роботи або через функцію оновлення
- Інші програми, що підтримуються: The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air Just: Play/Live/In, Softron MovieRecorder та MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro та Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X/Studio/Broadcast, Uniplay One і CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity та InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard та Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D
Операційні системи
- Mac OS X 10.11 El Capitan, macOS 10.12 Sierra або пізніша версія
- Windows 7, 8.1 та 10 (64-розрядна версія)
- Linux
- Живлення: Два вбудовані блоки живлення 100-240 В змінного струму
- Сертифікати ЕМС: FCC, CE та C-Tick
- Комплект поставки:
- UltraStudio 4K Extreme 3
- SD-карта з ПЗ та посібником користувача
- SD-карта з програмою DaVinci Resolve
- Гарантія: Обмежена гарантія виробника терміном на 3 роки
- Розміри та вага: 482 х 242 х 88 мм 3.9 кг
