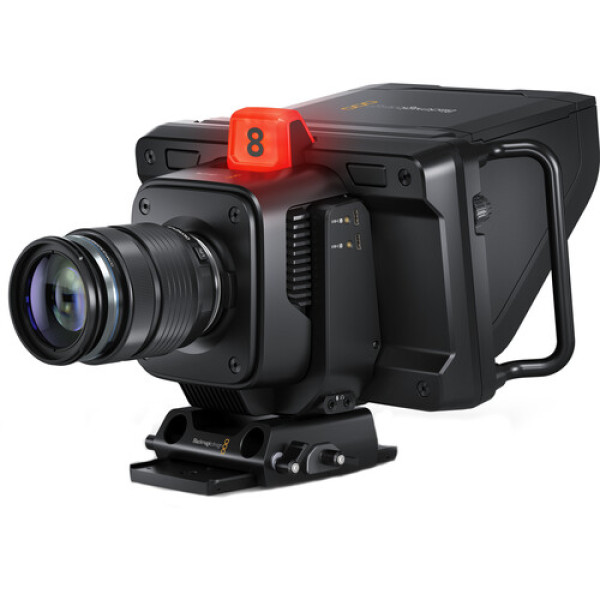

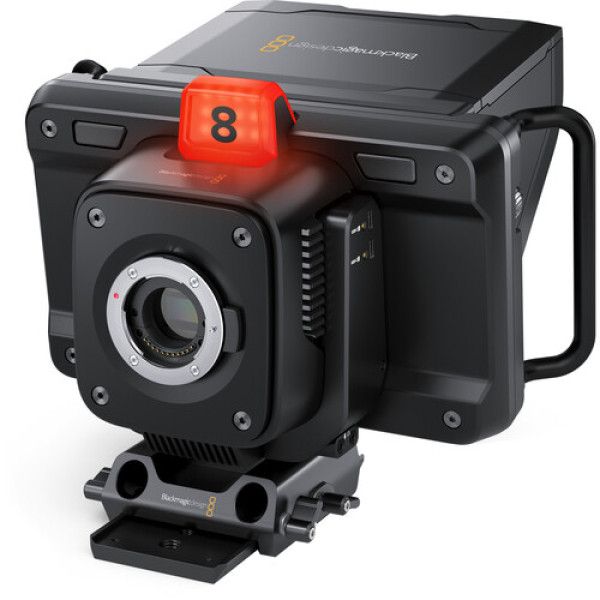

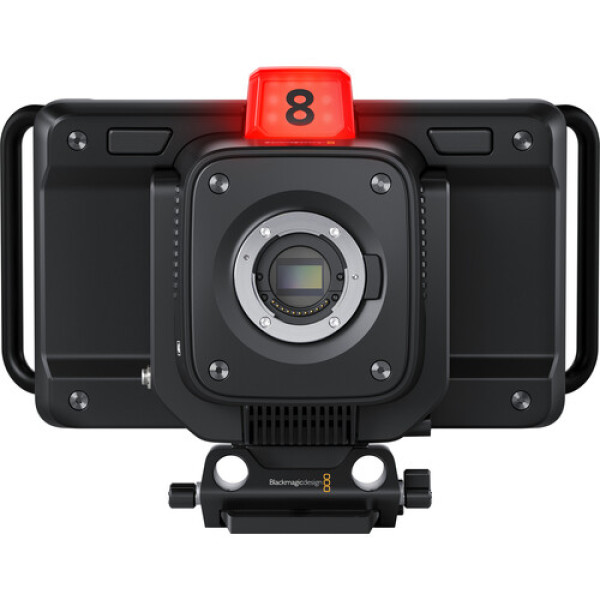

Студія камери Blackmagic Studio Camera 4K Plus

Studio Camera Завершене рішення для студійної зйомки

Blackmagic Studio – лінійка найсучаснішої знімальної техніки для прямого ефіру. Її моделі мають такий самий функціонал, як великі телекамери, але при цьому відрізняються наявністю єдиного компактного корпусу, а широкий динамічний діапазон і технологія квіткодування дозволяють отримувати матеріал кінематографічного рівня. Завдяки налаштуванню ISO до 25 600 зображення буде чудовим в умовах слабкого освітлення та навіть місячної ночі. Також передбачені інтерком-зв'язок та індикатор стану, віддалений контроль, вбудований інструмент корекції кольору та запис у кодеку Blackmagic RAW на USB-диски. Крім того, додатково можна встановити пристрої для керування фокусом та зумом.

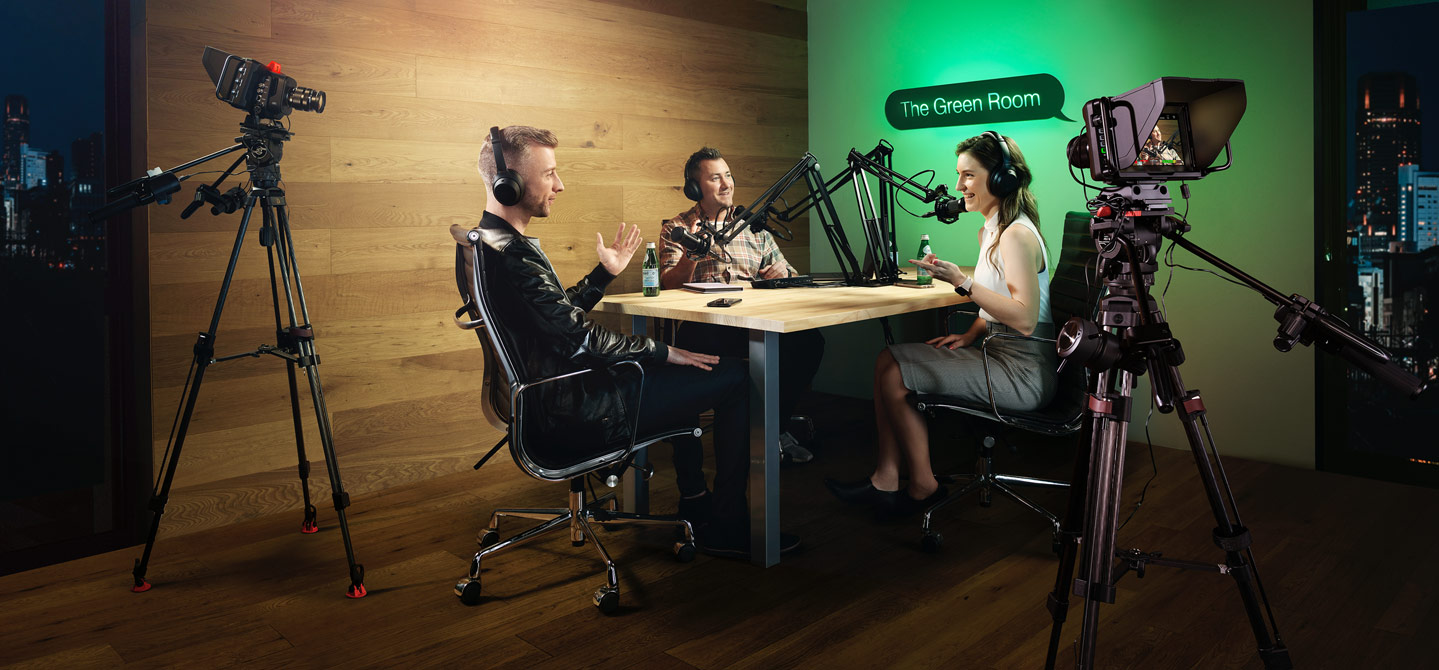

Лінійка для роботи в ефірі

Хоча нові моделі призначені для студійного виробництва, їх можна використовувати не лише з ефірними мікшерами. Лінійка Studio дозволяє вести запис Blackmagic RAW на USB-диски, а великий 7-дюймовий видошукач чудово підходить для зйомки ток-шоу, телевізійного контенту, новин, спортивних передач, освітніх програм, презентацій і навіть весільних церемоній. Яскравий дисплей із бічними ручками, сенсорний екран та апаратні органи управління забезпечують комфортну роботу протягом тривалого часу. Крім того, камера має легку вагу, що робить її ідеальним рішенням для проектів із частою зміною локацій та матеріалом різного характеру.

Студійна камера з новим дизайном

Великі мовні компанії використовують дорогу та громіздку знімальну техніку, яка в одному корпусі поєднує камеру та видошукач. Лінійка Blackmagic Studio зберігає переваги зручної конфігурації, але при цьому відрізняється компактними розмірами. Її моделі виготовлені з полікарбонату з армуванням вуглецевим волокном. Наявність великого 7-дюймового дисплея полегшує кадрування, сенсорний екран дає доступ до налаштувань, а круглі ручки дозволяють регулювати яскравість, контраст та виділення контурів. Додатково передбачено кріплення з монтажною панеллю для швидкого встановлення на штатив.

Якісна зйомка при слабкому освітленні

На камерах високого класу параметр ISO визначає чутливість матриці до світла. Моделі лінійки Blackmagic Studio дозволяють працювати не тільки при природному освітленні, але і вночі. Посилення від -12 дБ (ISO 100) до +36 дБ (ISO 25 600) дозволяє отримувати кадри з низьким рівнем цифрового шуму та зернистості за умови збереження всього динамічного діапазону сенсора. Основне базове налаштування ISO 400 призначене для звичайної зйомки в павільйоні, тоді як ISO 3200 ідеально підходить для затемнених місць. Потрібне значення визначається самим оператором або у віддаленому режимі з відеомікшера (через SDI або за протоколом управління через порт Ethernet).

Ефірне зображення кінематографічного рівня

Поєднання 4K-сенсора та квіткокодування 5-го покоління дозволяє використовувати такі ж технології, як на цифрових кінокамерах. Це дозволяє отримувати ефірне зображення кінематографічної якості, а вбудований інструмент первинної корекції кольору, доступний у віддаленому режимі з відеомікшера, піднімає його на наступний рівень. Завдяки динамічному діапазону в 13 ступенів області тіні та світла набувають додаткової інтенсивності, що робить такий матеріал ідеальним для грейдингу. Матриця з роздільною здатністю 3840 x 2160 чудово підходить для проектів у HD та Ultra HD. Всі моделі підтримують кадрову частоту від 23,98 до 60 fps.

Робота з доступними фотооб'єктивами

Моделі лінійки Blackmagic Studio Camera оснащуються MFT-кріпленням, сумісним із широким рядом фотооптики. Призначена для створення знімків високої роздільної здатності, вона забезпечує чудову якість зображення, причому нею можна керувати віддалено завдяки наявності активного байонета. Крім того, передбачено встановлення додаткових аксесуарів, що дозволяють контролювати фокус та зум зі штативних рукояток за аналогією з тим, як роблять при використанні великої знімальної техніки. За рахунок цього усувається тремтіння корпусу при виконанні регулювання і кадрування проходить в комфортному режимі. У оператора виникає таке ж почуття, як при роботі з дорогим мовним B4-об'єктивом!

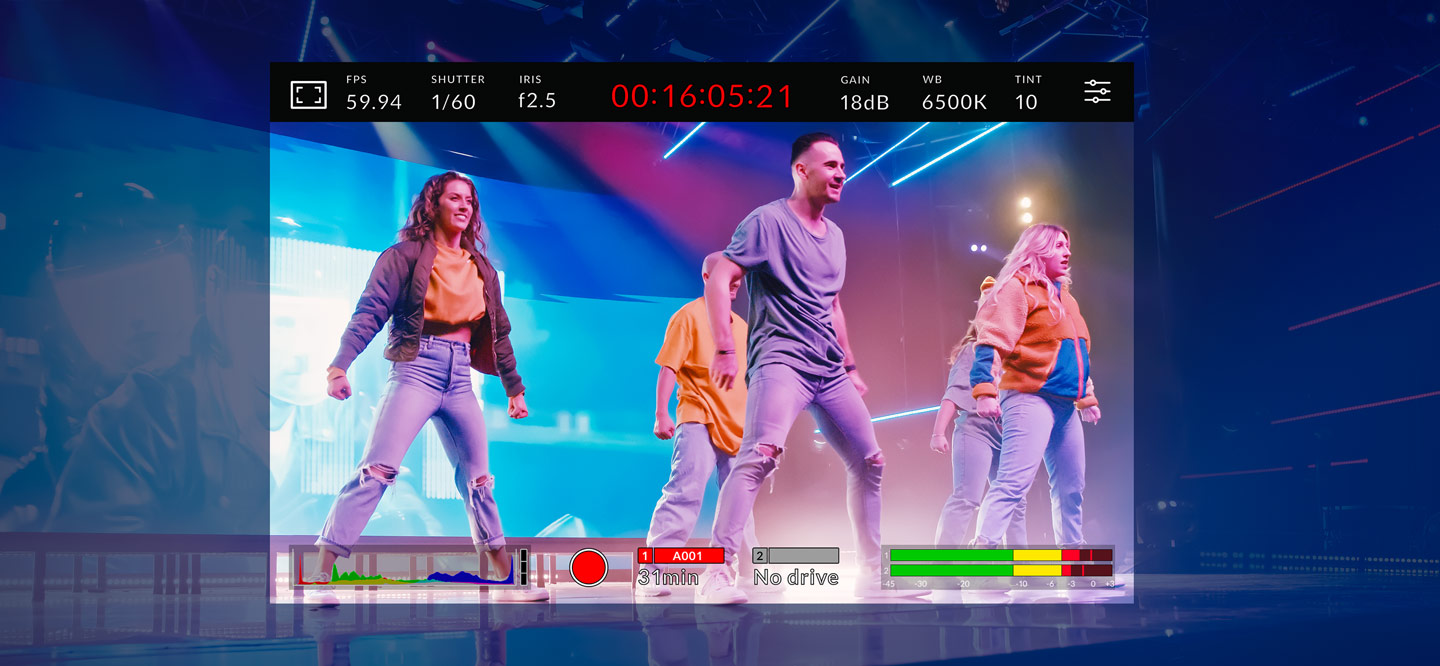

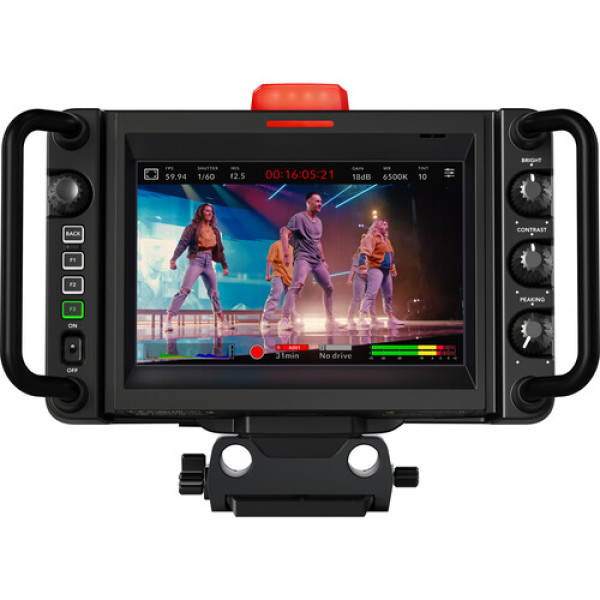

Великий 7-дюймовий видошукач

Видошукач високої роздільної здатності має діагональ 7 дюймів і значно полегшує кадрування. На моделі Pro передбачено яскравий HDR-дисплей, що забезпечує комфортну роботу при сонячному світлі. Його можна використовувати для виведення параметрів запису та стану, гістограми та рівнів сигналу, виділення контурів та відображення рамок, а також застосування 3D LUT-таблиць, коли потрібно переглянути матеріал у заданій колірній гамі. Крім того, сенсорний екран служить для звернення до меню та завантаження конфігурації параметрів під різні проекти. У комплект поставки входить бленда, що оберігає камеру під час транспортування та сумісна з аналогічним аксесуаром Blackmagic Studio Viewfinder.

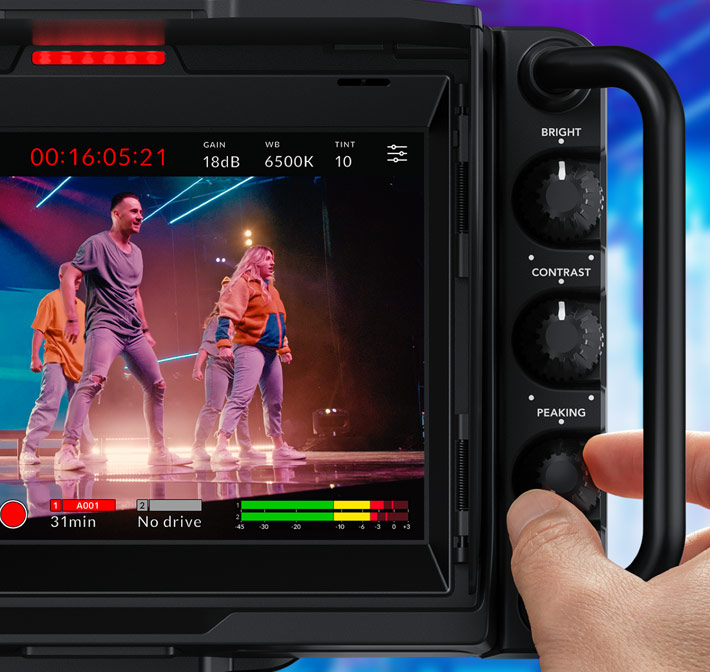

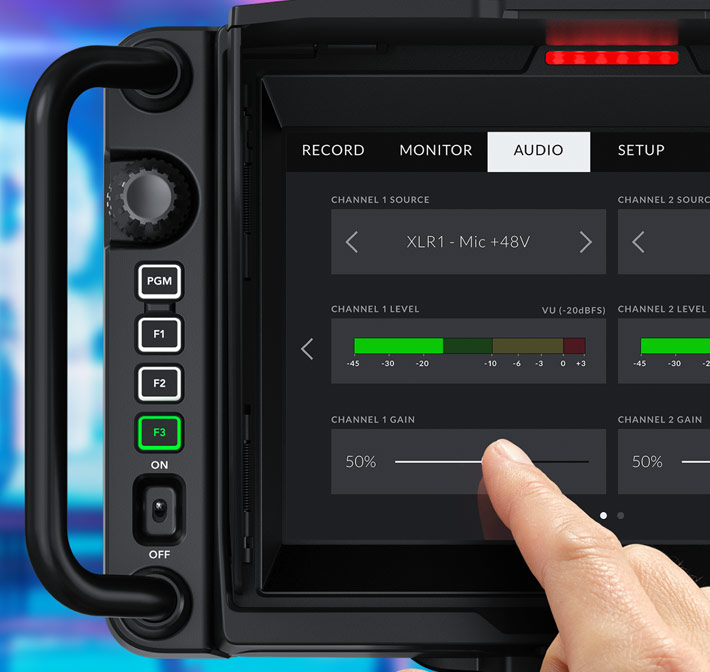

Апаратне та програмне управління

Моделі лінійки Blackmagic Studio Camera мають апаратні та програмні органи управління. Круглі ручки з правого боку корпусу служать для регулювання яскравості та контрасту, а також виділення контурів, що дозволяє точно налаштувати деталізацію в областях світла та досягти ідеального фокусування під час зумування. За допомогою меню три функціональні кнопки зліва можна призначити для роботи з різними функціями, такими як зебра, умовний колір та LUT-таблиці. Сенсорний екран забезпечує виведення на дисплей найважливішої інформації під час зйомки, вибір потрібних параметрів та їх індивідуальної конфігурації.

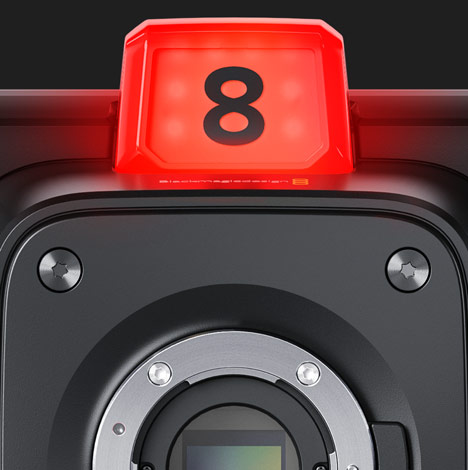

Вбудований індикатор стану

Великий індикатор загоряється червоним кольором під час передачі зображення в ефір, зеленим – при попередньому перегляді матеріалу та помаранчевим – під час запису окремої копії. У комплект поставки входять прозорі таблички з номерами, що полегшують ідентифікацію техніки на відстані до кількох метрів. Моделі лінійки Blackmagic Studio підтримують прийом Tally-сигналу, що надходить з відеомікшерів ATEM (через SDI) та ATEM Mini (через HDMI). Завдяки цьому режисер передачі може перемикатися між різними ракурсами, а оператори отримують інформацію про статус своєї камери зі зворотним програмним потоком SDI. Така конфігурація усуває потребу у складній кабельній розводці.

Двосторонній зв'язок із режисером

На відміну від побутової знімальної техніки, модель Blackmagic Studio Camera 4K Pro має SDI-інтерфейси та 5-контактний XLR-роз'єм на бічній поверхні корпусу для підключення стандартної гарнітури мовного класу. Це дозволяє режисеру передачі встановити двосторонній зв'язок з операторами, щоб координувати їхні дії у реальному часі та керувати вибором того чи іншого ракурсу. Голосові повідомлення передаються з використанням каналів 15 та 16 у SDI-з'єднанні між камерою та відеомікшером та у зворотному програмному сигналі. Таким чином, будь-який SDI-пристрій із вбудованим звуком може працювати як інтерком-система.

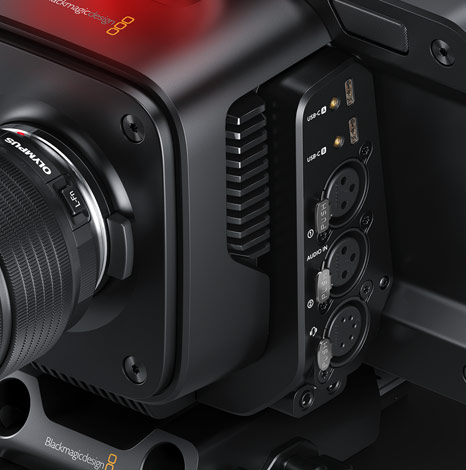

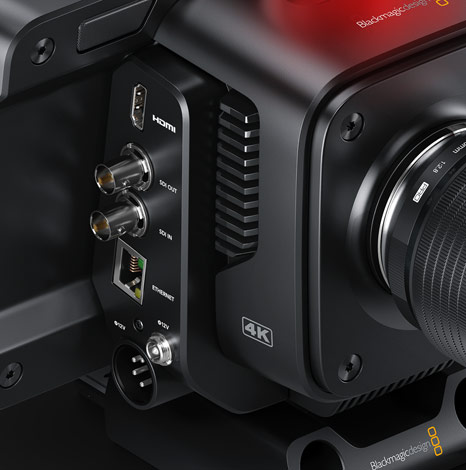

Роз'єми мовного класу

Камери лінійки Studio мають велику кількість роз'ємів для підключення до побутового та мовного обладнання: HDMI з підтримкою двостороннього зв'язку, команд управління та запуску запису при роботі з мікшерами ATEM Mini, гнізда під навушники та мікрофони плюс два порти USB-C. На Blackmagic Studio Camera 4K Pro передбачені інтерфейси 12G-SDI та 10G BASE-T Ethernet, а також XLR для голосових повідомлень та введення балансного звуку. Роз'єм 10G Ethernet служить для передачі відео, Tally-індикації, інтерком-потоку та живлення по одному з'єднанню. Така структура процесу аналогічна вимогам до оптоволокна за стандартом SMPTE, проте для неї достатньо мідного кабелю категорії 6A.

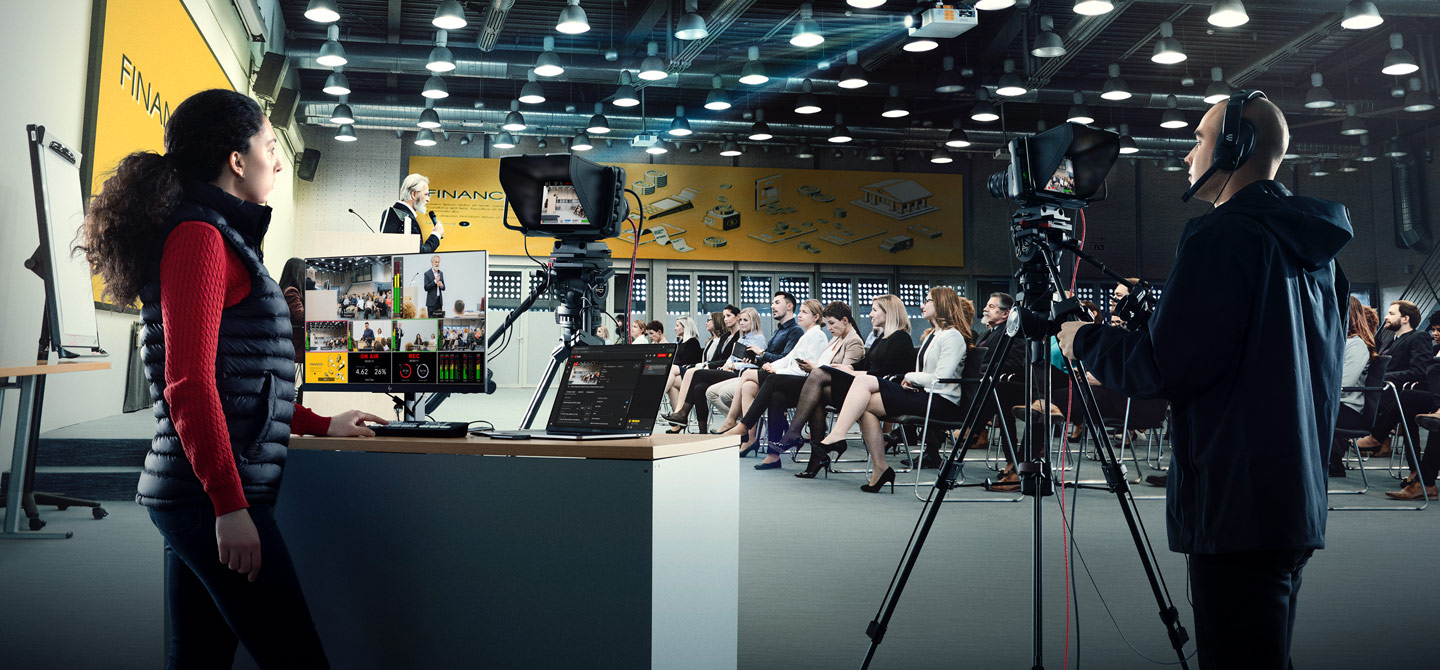

Чотири способи підключення

Моделі лінійки Studio можна підключати до іншої техніки різними способами. Для роботи в парі з мікшерами ATEM Mini вони оснащені HDMI-виходом, який підтримує індикацію стану, дистанційне керування та запуск запису. На Blackmagic Studio 4K Pro передбачено два інтерфейси 12G-SDI для сумісності з обладнанням класу ATEM Constellation: один забезпечує виведення зображення, інший – прийом зворотного програмного сигналу разом з Tally, голосовими повідомленнями та командами ДУ. Крім того, є порт 10G Ethernet для передачі відео та решти потоків, а також живлення камери по одному кабелю категорії Cat6A.

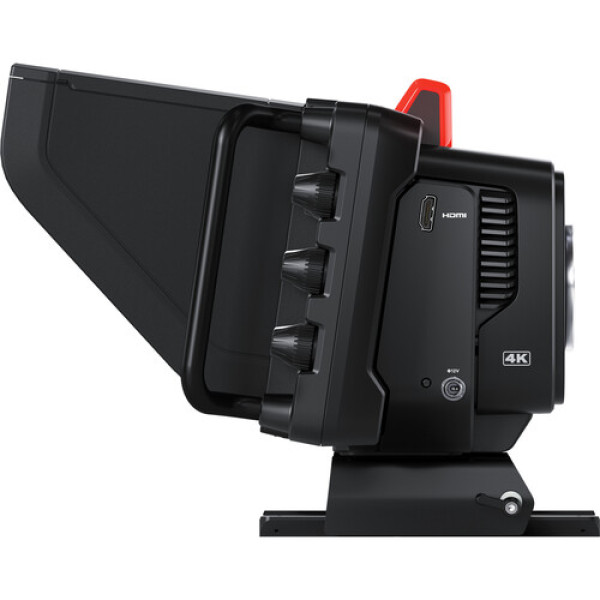

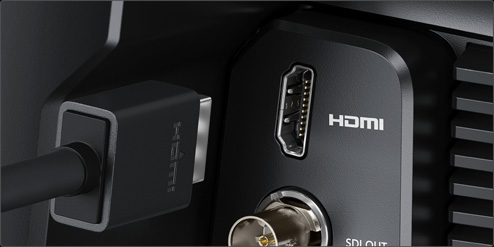

Підключення через HDMI

Використовуючи HDMI-вихід, можна підключити камеру до відеомікшера ATEM Mini. Додатково цей роз'єм забезпечує передачу Tally-індикації, команд управління корекцією кольору і запуск запису.

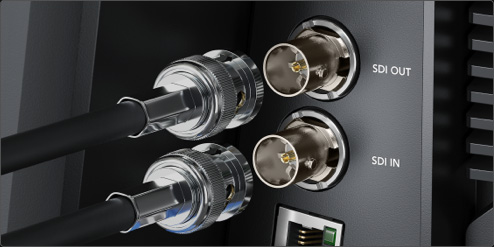

Підключення через SDI

Модель із SDI-інтерфейсом забезпечує передачу зображення, Tally-індикації, команд управління та прийом зворотного SDI-потоку для двостороннього зв'язку між камерою та будь-яким SDI-мікшером лінійки ATEM.

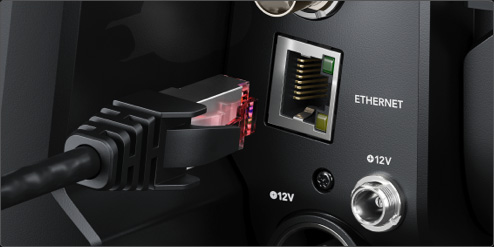

Підключення через Ethernet

Порт 10G Ethernet забезпечує живлення та передачу всіх сигналів (зображення, зворотний програмний потік, Tally-індикація, інтерком-зв'язок та команди управління) по одному мідному кабелю категорії 6A.

Підключення через USB

Завдяки великому екрану камера дозволяє легко виконувати кадрування та вести зйомку без мікшера із збереженням матеріалу у кодеку Blackmagic RAW на USB-накопичувач.

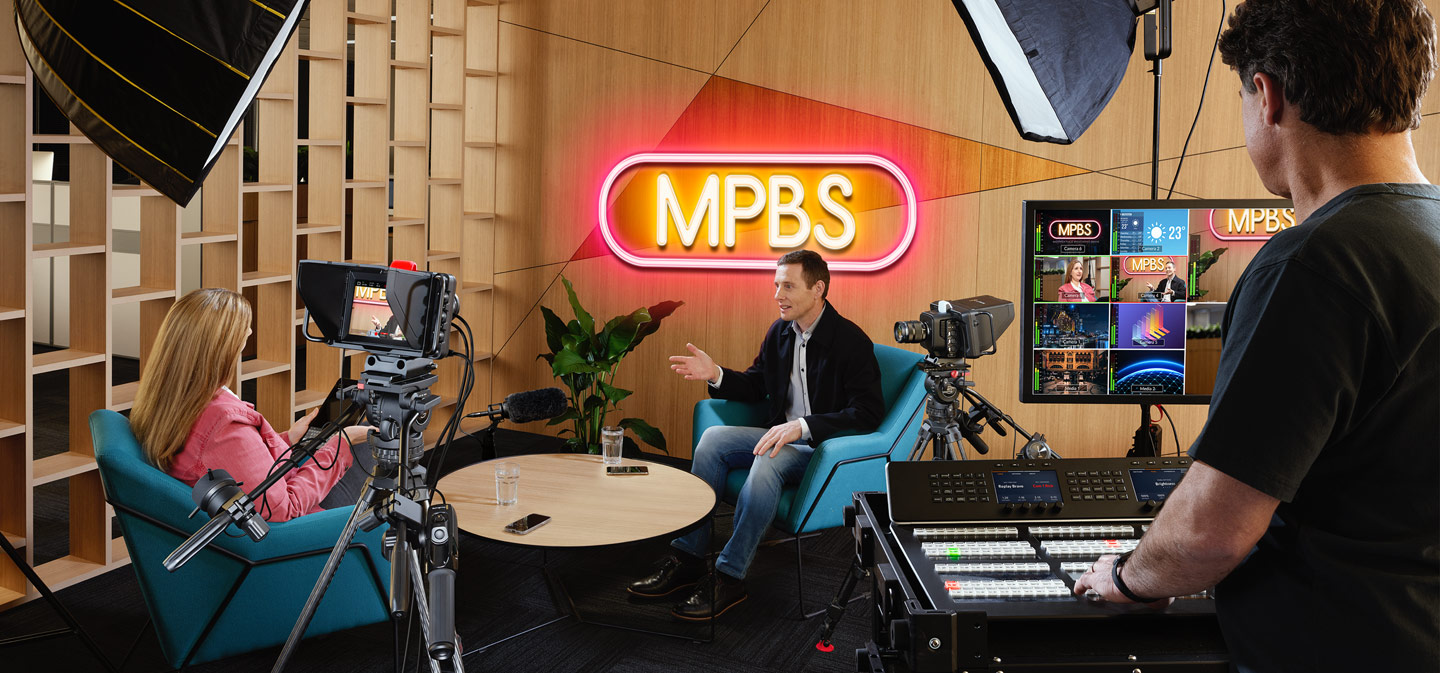

Управління камерами через SDI

Всі відеомікшери ATEM компанії Blackmagic Design підтримують протокол управління по SDI-інтерфейсу, для чого передають відповідні команди через свій програмний SDI-вихід назад на всю знімальну техніку у конфігурації, що використовується. Це дозволяє у віддаленому режимі виконувати корекцію кольору, змінювати налаштування об'єктива і відображати індикацію стану - досить просто вибрати номер потрібної камери. Моделі лінійки Blackmagic Studio можна контролювати, зокрема, з ATEM Mini, тому що HDMI-роз'єм має канал зв'язку для обміну службовою інформацією між двома пристроями. В результаті оператора звільняється час, щоб повністю зосередитися на своїй роботі.

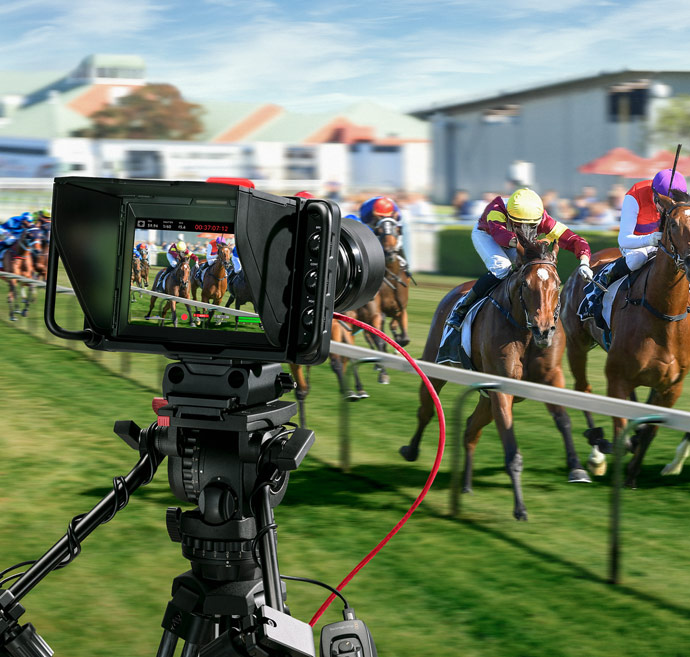

Доступна альтернатива стандарту SMPTE

Модель Blackmagic Studio 4K Pro дозволяє з'єднати кілька одиниць обладнання за допомогою одного кабелю Ethernet. Зазвичай в інфраструктурі з традиційною мовною технікою застосовують дороге оптоволокно за стандартом SMPTE. На Blackmagic Studio 4K Pro є вбудований порт 10G Ethernet, який є більш доступною альтернативою. З його допомогою здійснюється керування камерою, живлення, передача програмного та зворотного потоків, повідомлень двостороннього зв'язку та Tally-сигналів. Студійний конвертер Blackmagic виконує перетворення матеріалу, що надходить на відеомікшер, і забезпечує енергію, що виключає необхідність підключення до електричної розетки.

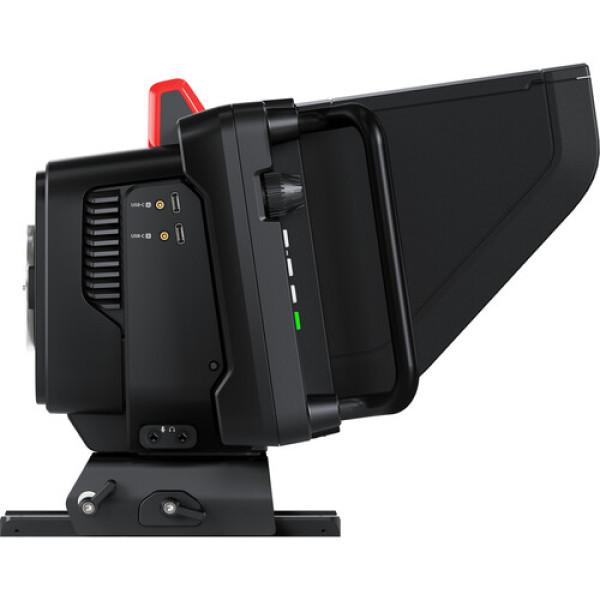

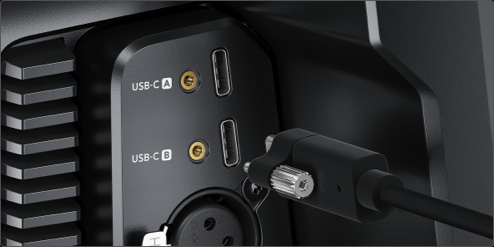

Порт USB для аксесуарів

Моделі лінійки Blackmagic Studio оснащені високошвидкісним роз'ємом USB-C, який дозволяє зберігати відео безпосередньо на зовнішні диски та підключати різноманітні аксесуари. Завдяки цьому камери здатні записувати 12-бітові файли в кодеку Blackmagic RAW для подальшого монтажу та грейдингу, причому накопичувач можна одразу встановити на робочому комп'ютері. Додатково через порт USB є підключення периферійних пристроїв кадрування та зумування для повного керування об'єктивом, а також постачання живлення телефону та носіїв інформації.

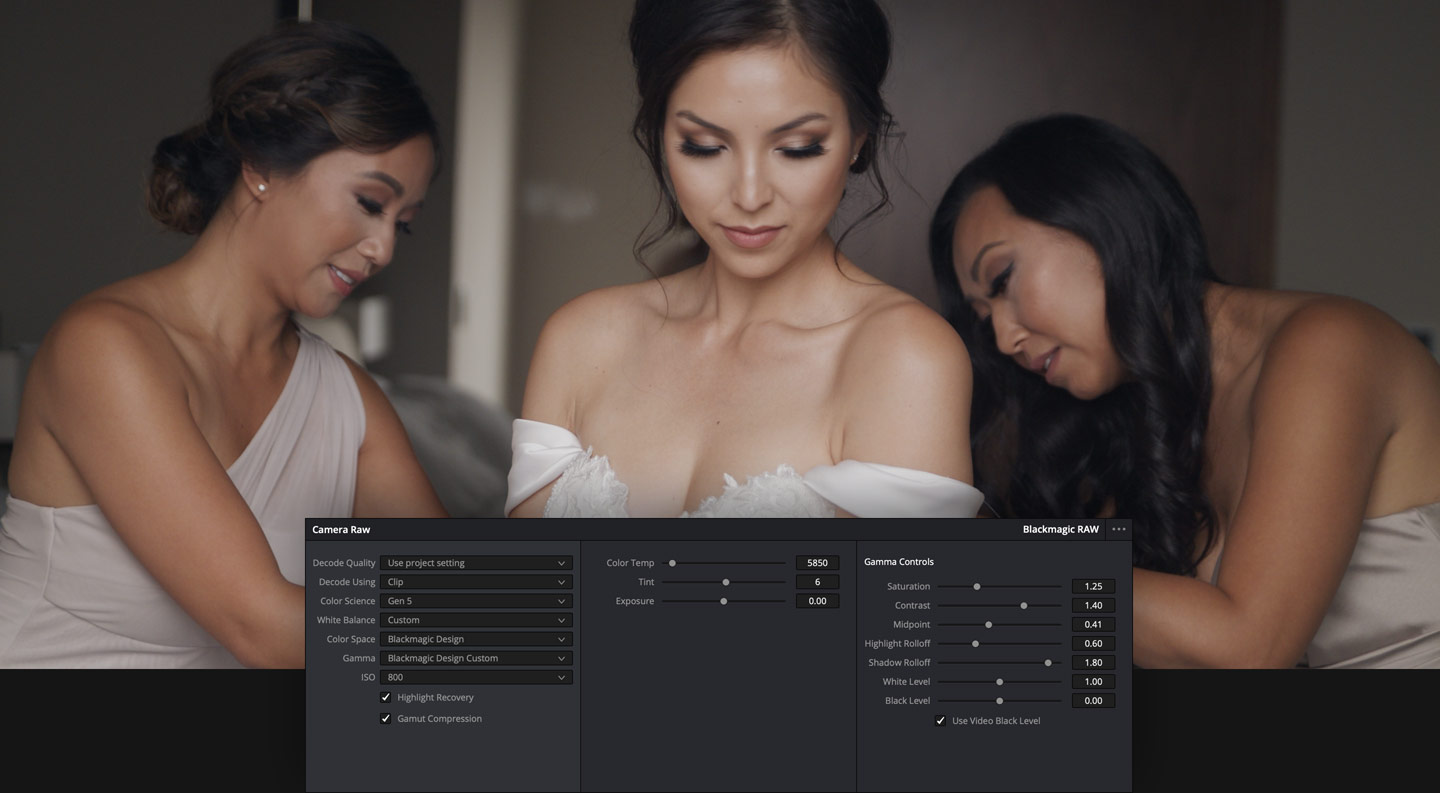

Якість запису у Blackmagic RAW

Blackmagic RAW - новий кодек, що дозволяє в повному обсязі зберігати вихідну інформацію з сенсора камери. Багато форматів (наприклад H.264) використовують значну компресію, додаючи цифровий шум і артефакти, при цьому початкові дані з матриці втрачаються назавжди. Blackmagic RAW генерує реалістичне зображення з неперевершеною деталізацією та кольоропередачею на всіх етапах виробництва. Оскільки параметри зйомки фіксуються в метаданих, налаштування ISO, балансу білого та експозиції можна змінити пізніше у DaVinci Resolve. Файли мають невеликий розмір, і їхня обробка виконується виключно швидко. Тільки Blackmagic RAW поєднує у собі подібні переваги!

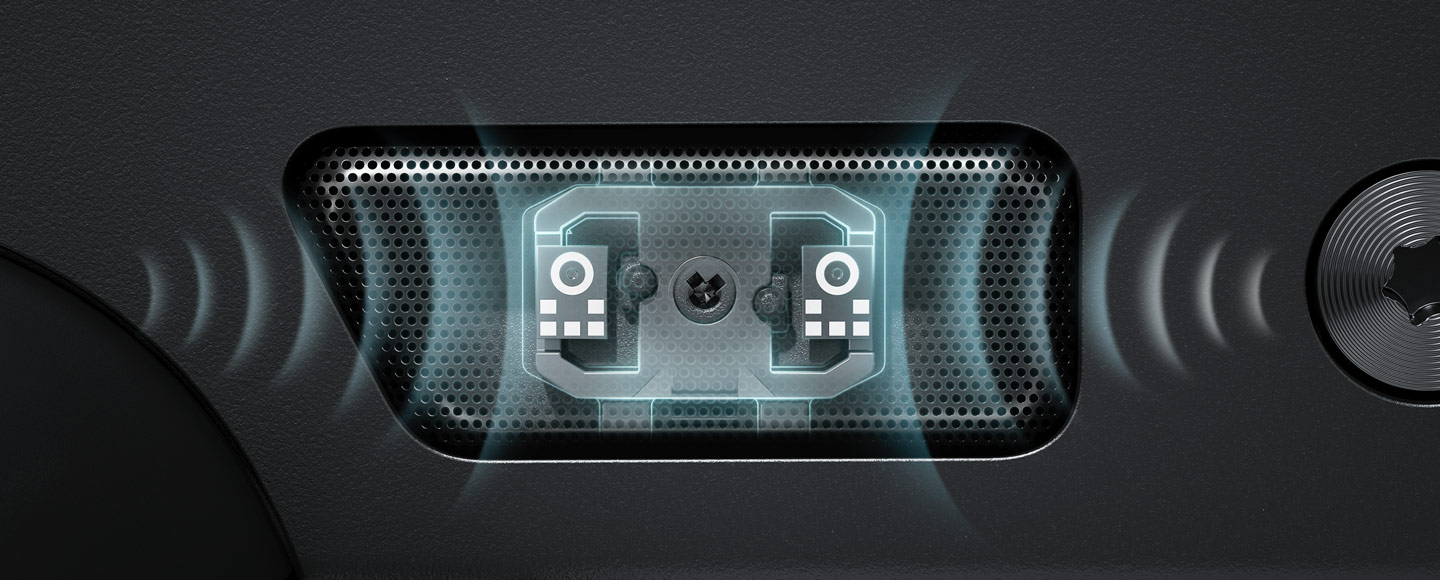

Вбудовані мікрофони

Моделі лінійки Blackmagic Studio оснащені вбудованими мікрофонами, що значно прискорює робочий процес. Вони мають стійкість до ударів і вітру, тому звук відмінної якості можна отримати в будь-яких умовах. Завдяки розміщенню по краях екрана поділ стереоканалів виконується набагато краще ніж на звичайній відеокамері. Додатково передбачені роз'єми 3,5 мм для підключення навушників та професійної аудіотехніки. Версія Pro також має входи XLR та вбудований динамік для прослуховування зворотного програмного сигналу.

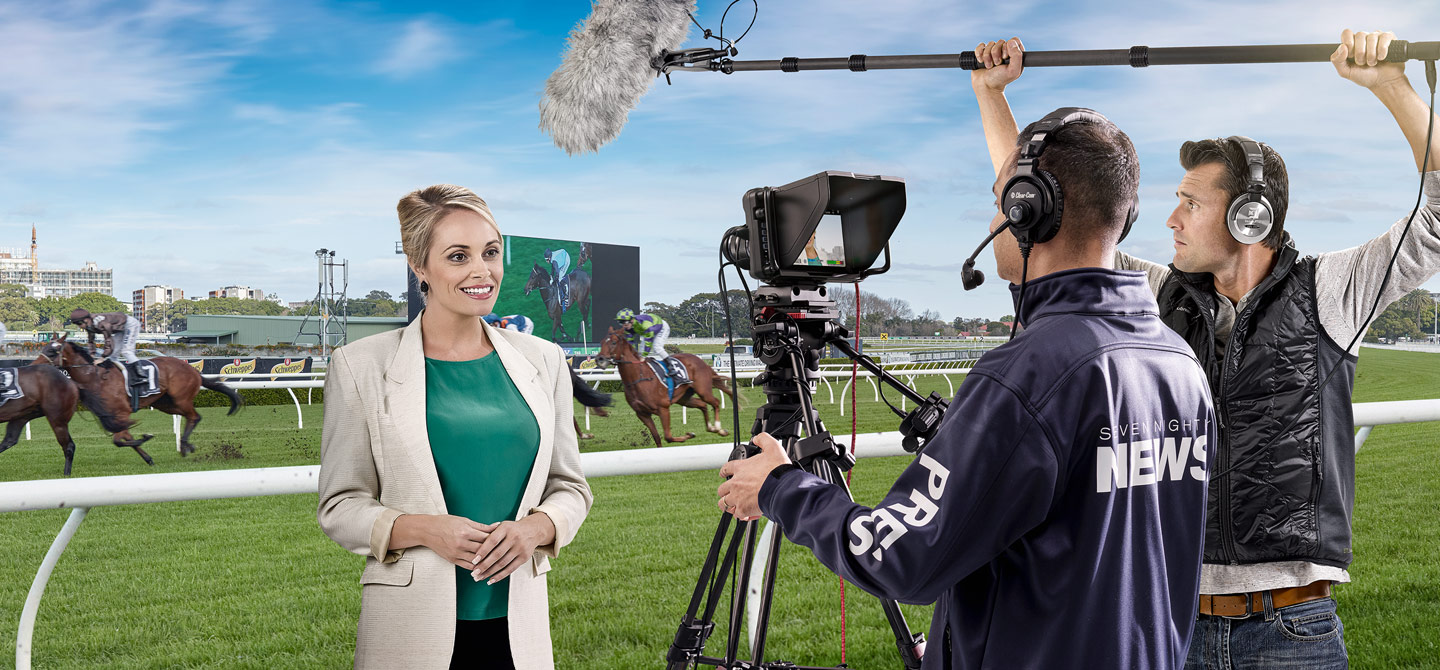

Висока якість аудіо

Зазвичай мікрофони розміщують поруч зі знімальною технікою, і модель Pro оснащена найкращою системою запису звуку, що особливо важливо при віддаленій роботі. Двоканальні XLR-входи підтримують лінійний сигнал +24 dBu і забезпечені передусилювачами з наднизьким значенням шуму та фантомним живленням 48, а показник еквівалентного вхідного шуму становить -131 дБВ(A). Крім того, два аналого-цифрових конвертери з широким динамічним діапазоном 117 дБ забезпечують високу якість, необхідну професіоналам. Таким чином, інтерфейс камери має навіть нижчий рівень шуму, ніж зовнішнє обладнання, яке підключене через XLR.

Операційна система Blackmagic

Платформа Blackmagic відповідає всім найсучаснішим вимогам та забезпечує зручний доступ до функціоналу. З її допомогою легко виконувати потрібне регулювання та вмикати камеру практично миттєво. Розташування органів управління та меню таке ж, як на інших моделях Blackmagic Design, тому швидко оперувати всією знімальною технікою на майданчику не складе жодних труднощів. Продуманий інтерфейс дозволяє простим торканням змінювати налаштування, додавати метадані та відображати стан запису. Додатково передбачені екранні інструменти фокусування та експозиції, підтримка тривимірних LUT-таблиць, виведення HDR-матеріалу, введення метаданих, передача тайм-коду та збереження Blackmagic RAW.

Підтримка 3D LUT-таблиць

Коли в кодеку Blackmagic RAW для збереження динамічного діапазону камери служить кінематографічна гама на основі логарифмічної кривої, щоб зображення не виглядало малоконтрастним і бляклим, його можна конвертувати на екрані видошукача за допомогою 3D LUT-таблиць. Вони усувають цю проблему завдяки перетворенню візуального ряду безпосередньо перед виведенням на РК-дисплей, що значно покращує зовнішній вигляд матеріалу. Тривимірні LUT-таблиці залишаються у файлах Blackmagic RAW для застосування на етапі постобробки, однак без запису в метадані контенту, тому їх завжди легко відключити, тоді як для використання необхідно активувати відповідне налаштування.

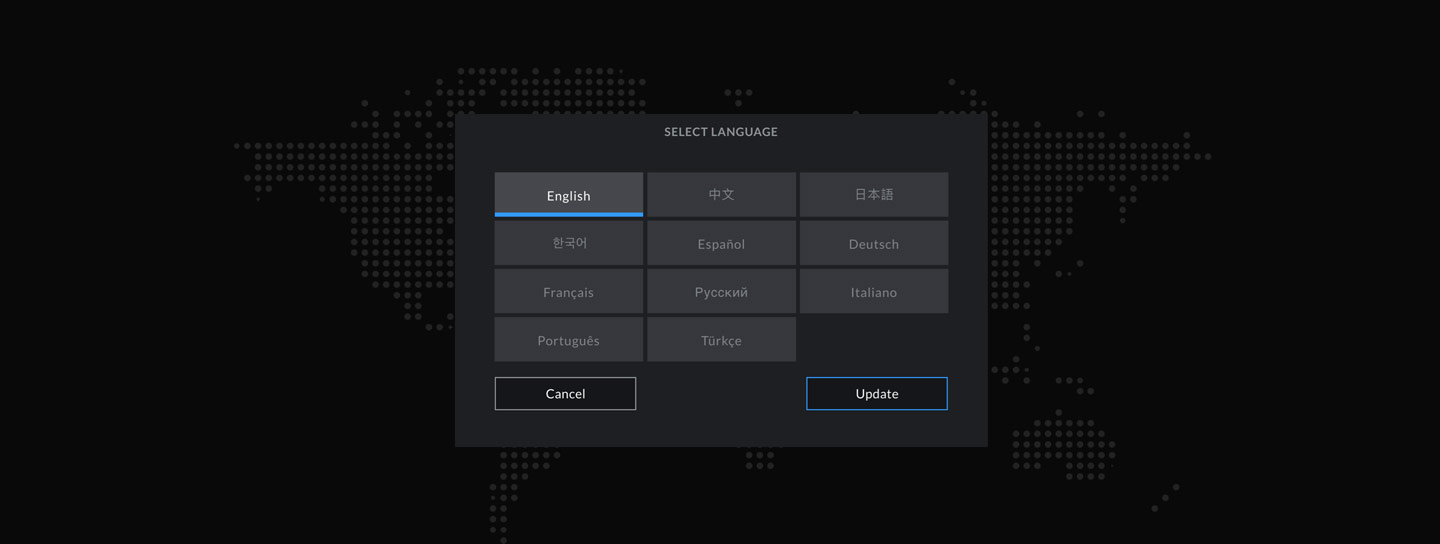

Інтерфейс 11 основними мовами

Моделі лінійки Blackmagic Studio Camera розроблені для використання в різних країнах світу і мають інтерфейс 11 мовами, включаючи англійську, іспанську, італійську, китайську, корейську, німецьку, португальську, російську, турецьку, французьку і японську. Вибір можна зробити як на початку роботи над проектом, так і в будь-який інший зручний час, після чого всі опції меню та параметри моніторингу будуть відображатися відповідно до заданого налаштування.

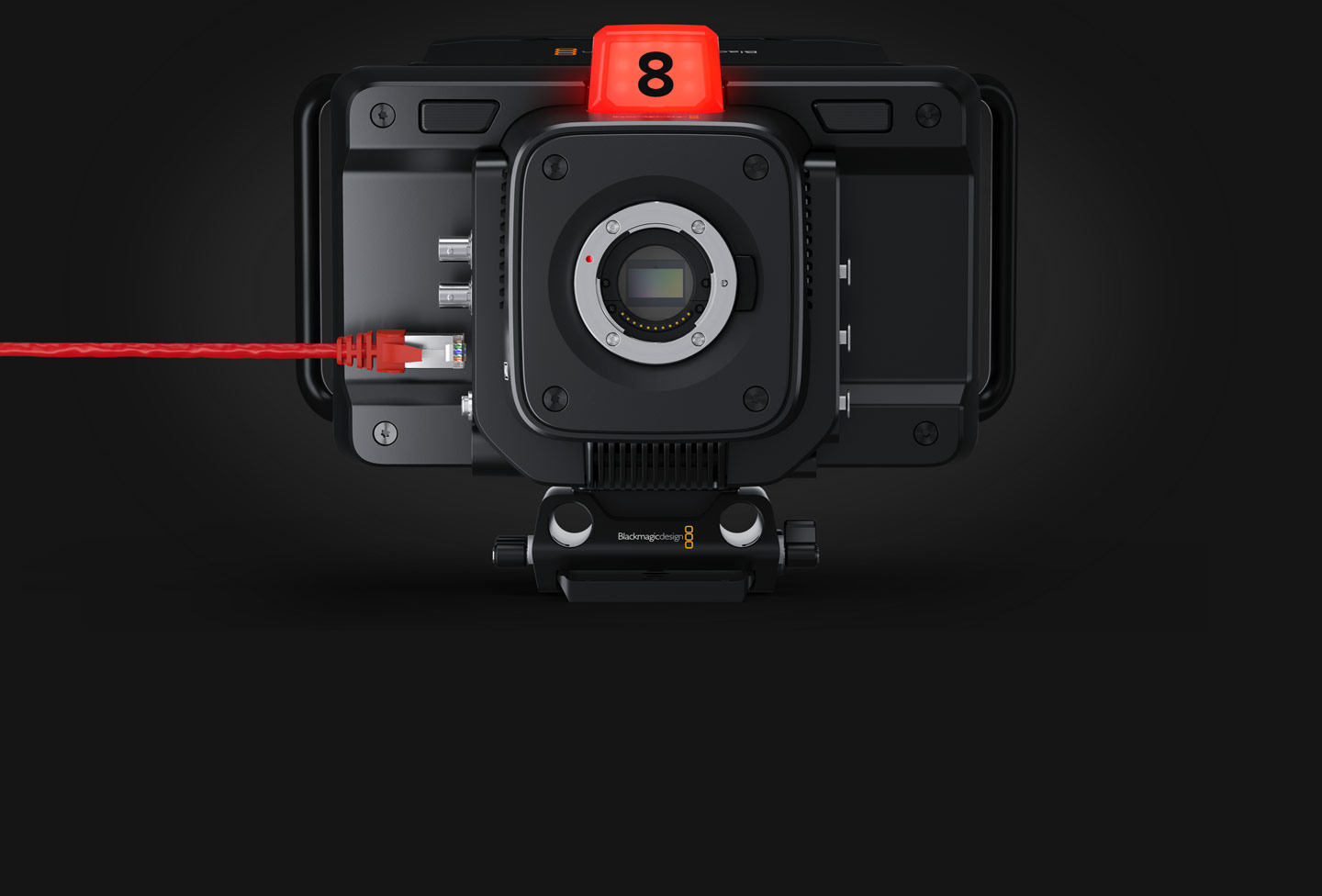

Живлення через адаптер або 10G Ethernet

Усі моделі лінійки Blackmagic Studio мають кілька варіантів підключення до мережі. Вони оснащені роз'ємом 12 В постійного струму із захистом від випадкового від'єднання та універсальним блоком живлення з п'ятьма різними перехідниками для використання у різних країнах світу. Крім того, на Blackmagic Studio Camera 4K Pro та встановлені аксесуари передбачено подачу енергії по Ethernet-кабелю. Завдяки підтримці PoE

на Blackmagic Studio Converter немає необхідності підключати обладнання до електричних розеток. Такий варіант буде особливо зручний під час роботи в мобільних умовах.

Додаткові аксесуари

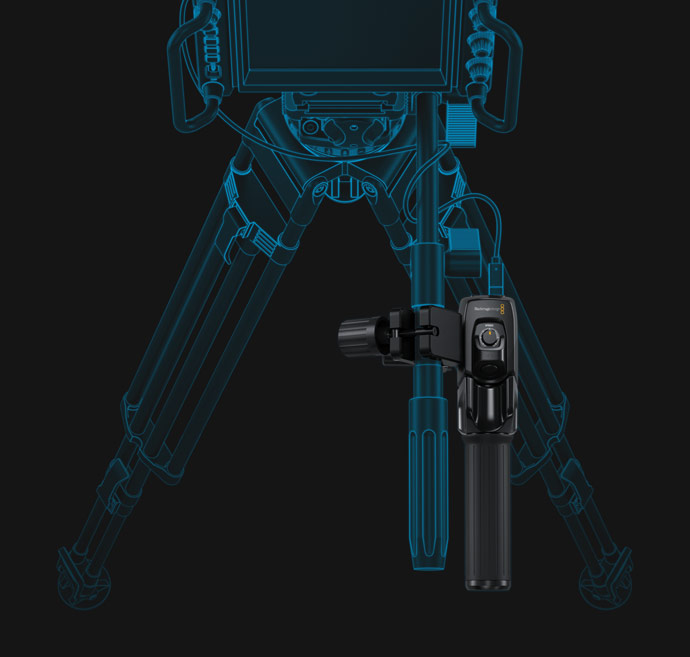

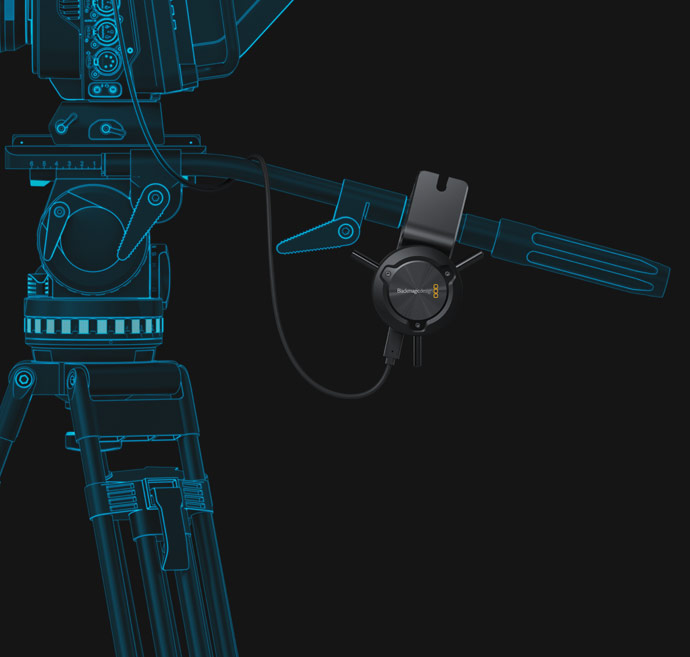

Налаштування фокусу та масштабування

Завдяки цим аксесуарам доступні за ціною фотооб'єктиви стають справжньою професійною оптикою. Вони оснащені роз'ємами USB-C, тому сумісні з моделлю лінійки Blackmagic Studio 4K. Кожен пристрій має два відповідні порти, тому їх легко об'єднати один з одним, а потім підключити до камери за допомогою одного з'єднання USB. Зручний дизайн дозволяє оператору виключно точно керувати об'єктивом і виконувати кадрування, не змінюючи положення рук. За допомогою індивідуального налаштування кнопки можна використовувати для призначення різних функцій. У комплект також входить обладнання для встановлення цих аксесуарів на ручки штатива.
