Системна плата Blackmagic UltraScope огляд:
Blackmagic Design представив Blackmagic UltraScope - розтерайзер побудований на платі Decklink та стандартній платформі PC з функціями, призначеними для контролю сигналу професіоналами в галузі теле- та кіновиробництва.
Включає можливість передачі SDI сигналу через оптоволоконний кабель.

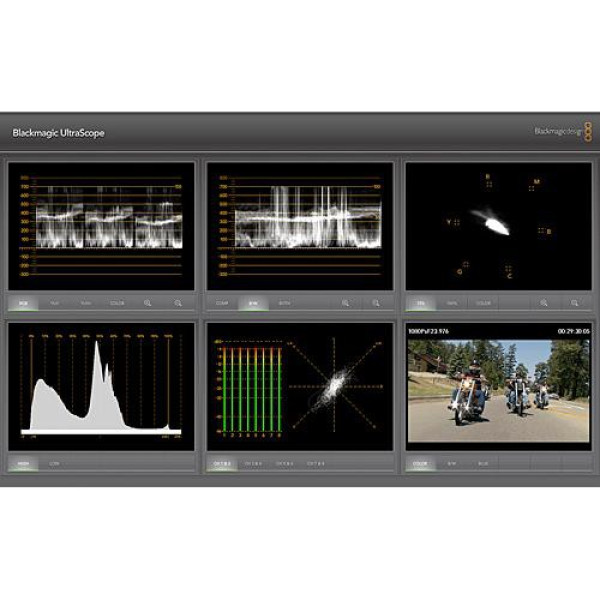

Blackmagic UltraScope є поєднанням PCI Express-карти та програмного забезпечення, призначеного для роботи в недорогих PC станціях та з 24-дюймовим монітором. Великий 24-дюймовий монітор дозволяє одночасно відображати 6 сигналів, включаючи: RGB/YUV, композитний сигнал, вектроскоп, гістограму, 8 аудіо каналів, стереозвук і перегляд самого відеозображення. Blackmagic UltraScope технічно точний прилад, який ідеально підходить для моніторингу та контролю сигналу.
Всі 6 характеристик об'єднали в один елегантно розроблений інтерфейс, так що професіонали будуть користуватися ним з великим задоволенням. Blackmagic Ultrascope – це 6 незалежних осцилографів, об'єднаних в одному продукті.
Blackmagic UltraScope автоматично розуміє SD, HD та 3 Гб/с HD-SDI відео стандарти. UltraScope також автоматично робить вибір між регулярним SDI та оптоволоконний SDI. Blackmagic Design представив 4 нових продукти на виставці NAB 2009, які побудовані на оптоволоконний SDI технології. Це виключає дорогий перетворювач між SDI та оптоволокном. Blackmagic UltraScope буде доступний у червні через дилерів Blackmagic Design!

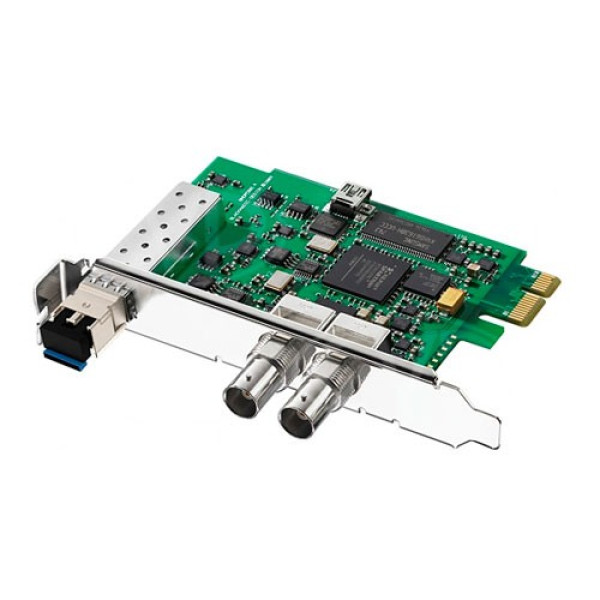

Blackmagic Design UltraScope – це не окремий прилад, а пакетне рішення: системна плата для встановлення операційного блоку комп'ютера та відповідна версія софту. Плата має стандартний BNC 3G-SDI порт та вхід для оптико-волоконного приєднання SDI. Пристрій аналізує відео, що входить від джерел, за всіма основними параметрами:
- осцилограф відеосигналу;
- вектороскопна діаграма;
- гістограми;
- рівні та піки 8-ми канального аудіо та стерео аудіо;
- якість зображення;
- фіксація тайм-кодів.
UltraScope автоматично визначає та перемикається між відеофайлами форматів SD, HD та 3Gbs НD-SDI.
Є можливість наскрізного підключення через ресинхронізований порт SDI для виведення відеопотоку на зовнішні монітори.
Незважаючи на зовсім невеликі розміри, Blackmagic Design UltraScope – це повнофункціональний ефективний інструмент для моніторингу відео, що записується, і підстроювання всіх його ключових параметрів.
Характеристики:
зв'язку:
- SDI відео вхід: 1 x 10-бітний SD, HD і 3 Гбіт/с HD перемикач
- SDI відео вихід: 1 x 10-бітний loop-thru SD, HD і 3 Гбіт/с HD перемикач
- оптичний вхід відеосигналу: 1 x 10-розрядний SD, HD та 3 Гбіт/с HD з можливістю підключення через LC-роз'єм.
- Оптичний волоконний відеовихід: 1 x 10-бітний контур через SD, HD та 3 Гбіт/с HD з можливістю перемикання через роз'єм LC
- Підтримувані формати відео: 525i NTSC, 625i PAL, 720HD та 1080HD
- SDI Audio Вхід: 8-канальний вбудований у SD та HD
- SDI аудіовиход: 8-канальний вбудований у SD та HD
- оптичний волоконний аудіовхід: 8-канальний вбудований у SD та HD
- оптичний волоконний аудіовиход: 8-канальний вбудований у SD та HD
- Підтримка кількох швидкостей: SD-SDI, HD-SDI та 3G-SDI
- Оновлення: вбудоване програмне забезпечення для карт, вбудованих у програмний драйвер. Завантажується під час запуску системи або через програмне забезпечення для оновлення
стандарти:
- Підтримка формату HD: 1080p 23.98 / 24/50 / 59.94, 1080i50, 1080i59.94, 720p50 та 720p59.94
- Підтримка формату SD: 625/25 PAL та 525/29.97 NTSC
- SDI Відповідність: SMPTE 424M, 259M та 292 / 296M
- Семплювання відео: 4: 2: 2
- Точність кольору: 4:2:2 10-бітне
- Колірний простір: 4: 2: 2
- Підтримка метаданих YUV SDI: тимчасовий код VITC та RP-188
- Аудіо вибірка: швидкість передачі даних 48 кГц за 24 біт
- Тип картки: PCI Express 1 смуга, сумісна з 1, 4, 8 та 16, слотами PCIe
