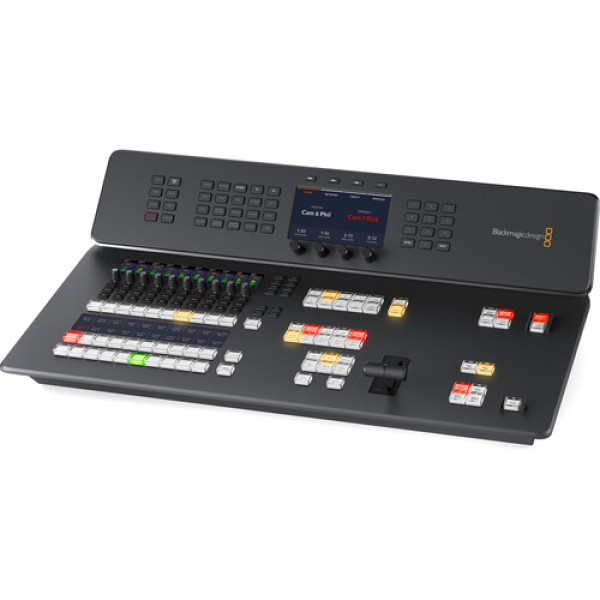

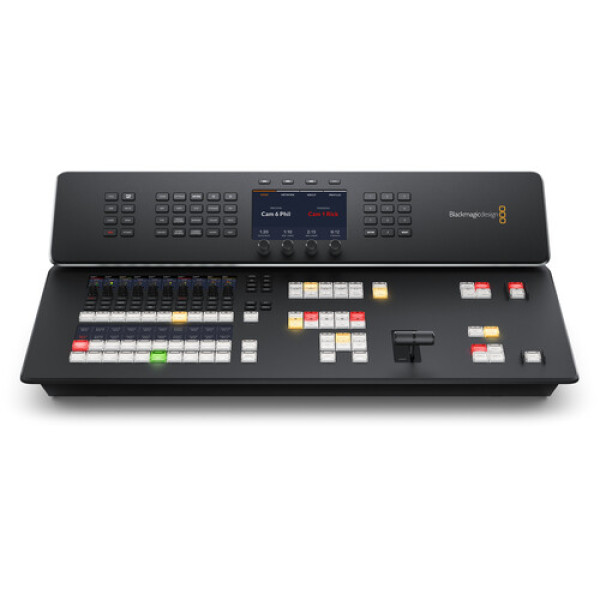

Телевізійна студія Blackmagic Design ATEM HD8

Додайте універсальний комутатор для потокового мовлення до своєї телевізійної студії, віддаленого виробництва або концертного майданчика за допомогою ATEM Television Studio HD8 от Blackmagic Design. Цей компактний, перероблений комутатор прямих трансляцій відмінно підходить для будь-якого потокового виробництва, забезпечуючи вісім входів 3G-SDI, що підтримують відео до 1080p60, вбудовану пряму трансляцію, підтримку веб-камери USB, 58-канальний аудіомікшер, хроматичний ключ, DVE, внутрішній запис та підтримка двостороннього зв'язку. Комутатор також сумісний із Blackmagic Cloud, тому записи ваших програм можуть бути негайно доступні з будь-якої точки земної кулі.
Комутатор має зовсім нове розташування кнопок і виготовлений з полікарбонатного матеріалу, тому він набагато легший за свого попередника. Він забезпечує безліч покращень макета за допомогою професійних кнопок, РК-дисплеїв з написами та зручного для навігації макета кнопок.

Живе виробництво

Ви отримуєте неймовірно потужний мікшер на 8 входів із програмним та двома допоміжними виходами, так що у вас є все необхідне для мобільного виробництва. Це означає, що можна підключити до 8 камер. Крім того, ви отримуєте професійне керування камерою, двосторонній зв'язок та мікшування звуку – все це вбудоване у знайому панель мовлення.

Розподіл

Завдяки вбудованому апаратному потоковому движку ви можете транслювати свій захід у прямому ефірі для глобальної аудиторії. Запис у файли H.264 зі звуком AAC означає, що ви отримуєте правильний формат для завантаження на YouTube. Крім того, ви ділитеся прямими трансляціями зі своєю аудиторією, використовуючи додаткові виходи, великі екрани та проектори.

Управління перемиканням виробництва

Ви отримуєте просунутий комутатор мовного рівня із вбудованими вдосконаленими хромакеями ATEM, аудіомікшером Fairlight, DVE, сховищем для графіки та багатьом іншим. Більшістю функцій можна керувати з передньої панелі, або ви можете використовувати безкоштовне програмне забезпечення ATEM Software Control у macOS або Windows, щоб отримати доступ до ще більшої кількості функцій.

Просте налаштування та використання

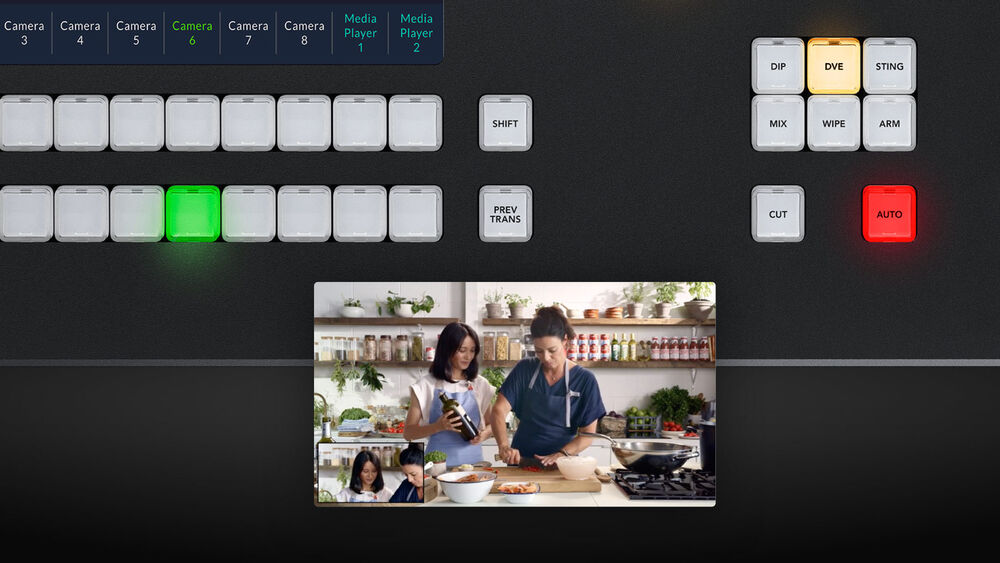

Просто натисніть будь-яку з кнопок ряду програм на передній панелі, щоб переключатися між відеоджерелами. Або ви можете вибрати джерело в рядку попереднього перегляду, а потім вибрати між переходами вирізання або ефекту, натиснувши кнопку вирізання або авто. Ви можете вибирати з захоплюючих переходів, таких як розчинення, або більш драматичних ефектів, таких як занурення у колір, стиснення DVE та поштовх DVE. Ви навіть можете додати DVE для ефектів «картинка в картинці» з графікою, що налаштовується. Існують також медіаплеєри, які дозволяють зберігати графіку з альфа-каналами для заголовків та графіку, яку можна завантажувати у вигляді вхідних відео в реальному часі. Потім ви можете транслювати результати у прямому ефірі.

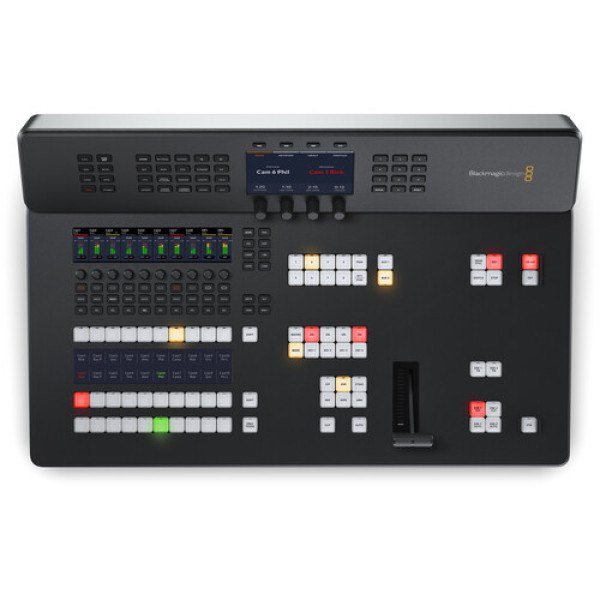

Оновлена ​​передня панель

На передній панелі розташовані кнопки для вибору джерел, запуску переходів та налаштування відеоефектів. Крім того, кнопки того ж найвищого класу, що і на дорогих мовних комутаторах. Ви також отримуєте вбудовану Т-подібну планку для ручного керування переходом. На передній панелі є навіть інноваційна область управління звуковим мікшером з живим вимірюванням на спеціальному РК-дисплеї. Є також кнопки для керування записом та потоковою передачею, а також перемикання допоміжних каналів у реальному часі, що дозволяє перемикати допоміжні виходи між усіма 8 камерами, програмою, попереднім переглядом або мультипереглядом.

Перемикання міксу/ефектів у стилі мовлення

Телевізійна студія ATEM використовує професійний стиль програми/попереднього перегляду, так само, як великі мовники використовують мікшери для прямих трансляцій. Однак ATEM Television Studio можна переключити на перемикання в стилі A/B, що простіше, коли його використовують волонтери чи групи спільноти. Однак, якщо ви хочете використовувати відеомікшер як професійний мовник, програма/попередній перегляд буде ідеальним варіантом. Це означає, що джерело не буде включено в ефір, доки ви не натиснете кнопку «Вирізати» або «Авто». Цей двоетапний процес означає, що ви бачите, що ви вибираєте, перш ніж випустити його в ефір, тому ви робите менше помилок.

Додати захоплюючі відеоефекти

Однією з переваг ATEM Television Studio є набір професійних вбудованих відеоефектів. Кнопка відключення забезпечує миттєве обрізання під час перемикання між джерелами. Т-подібний фейдер можна використовувати для переходу до відеоефектів, або ви можете перейти автоматично, натиснувши кнопку auto. Автомобіль використовує тривалість переходу, встановлену в системі керування. Ви також можете вибрати тип ефекту, який ви хочете, включаючи мікшування, яке забезпечує плавний перехід між джерелами, або занурення, яке переходить через третє джерело відео, наприклад, генератор кольору. Включено широкий спектр витіснення SMPTE, а також ефекти DVE, які зсувають або стискають зображення за межі екрана під час переходу між джерелами відео.

Творчі переходи

ATEM Television Studio включає такі ж переходи, як і в дорогих мовних комутаторах. Це означає, що ефекти та переходи можна налаштовувати різними способами, тому вони напрочуд ефективні. Ви ніколи не перестанете знаходити нові засоби їх використання. Це пов'язано з тим, що всі переходи можна налаштувати, змінивши такі параметри, як тривалість, колір кордону, ширина кордону, положення та напрямок. Ви можете використовувати DVE з переходом витіснення, коли DVE переміщає графіку по краю витіснення. Це називається графічним витісненням і часто використовується у спортивних трансляціях. Кнопку переходу попереднього перегляду можна використовувати для налаштування ефектів в автономному режимі, що відмінно підходить для усунення помилок.

Вбудований DVE

ATEM Television Studio HD має незалежний DVE, який дозволяє змінювати положення графіки та створювати композиції "картинка в картинці". Ви отримуєте чудову якість, а DVE підтримує позиціонування, зміну розміру та масштабування в режимі реального часу. DVE дозволяє створювати професійні ефекти «картинка в картинці» з 3D-рамками, що налаштовуються, тінями і освітленням. DVE також можна використовувати для створення приголомшливих DVE-переходів з ефектами стиснення, помаху та поштовху, щоб додати хвилювання у ваше програмування. Ви навіть можете комбінувати переходи DVE з графікою користувача, щоб створювати свої власні графічні переходи витіснення. Крім того, є механізм багаторівневої обробки SuperSource з 4 додатковими DVE.

Підтримує внутрішні носії

У вбудованому пулі мультимедіа зберігається графіка та анімація мовної якості, які можна відтворювати за допомогою вбудованих медіаплеєрів. Медіаплеєри відображаються як незалежні джерела, тому не потрібно витрачати входи SDI на графіку. Для забезпечення найвищої якості всі медіафайли підтримують колірний простір RGB з альфа-каналом, що забезпечує прозорість та нашарування. Медіапул може містити 20 фотографій з роздільною здатністю HD. Кліпи моушн-графіки для анімації та стингерів можуть містити до 400 кадрів у форматі 720HD та 200 кадрів у форматі 1080HD. Програмне забезпечення ATEM Software Control дозволяє завантажувати медіафайли та керувати ними. Ви навіть можете підготувати графіку в Adobe Photoshop, а потім завантажити її в пул носіїв за допомогою безкоштовного модуля ATEM Photoshop, що підключається.

Включає 4 удосконалених хромакею ATEM

Телевізійна студія ATEM ідеально підходить для роботи з новинами та презентаціями на знімальному майданчику, оскільки вона оснащена 4 удосконаленими хромакейєрами ATEM для створення ефектів кеінгу на зеленому екрані. Хроматичні ключі неймовірно ефективні і включають такі функції, як палітра кольорів для вибірки фонових кольорів для автоматичного створення ключових параметрів. Ви отримуєте точні елементи керування для країв та відблисків, і навіть є коректор кольору переднього плану, тому ви можете зіставляти шари переднього плану та фону для безшовних композицій. Ви навіть можете використовувати його для накладання заголовків, створюючи графіку із зеленим або синім фоном. Завдяки 4 удосконаленим хромакеєрам ATEM, ATEM Television Studio ідеально підходить для створення віртуальних наборів із фіксованими камерами.

Обробка суперджерела

Крім DVE у ATEM Television Studio є ще й потужний багаторівневий процесор SuperSource. SuperSource дає вам 4 додаткові шари DVE плюс фоновий шар, всі шари яких об'єднані як додаткове джерело вхідного сигналу. Будь-який відеовхід можна використовувати як джерело для кожного DVE, потім все це накладається разом на фон пула мультимедіа або живе відео. SuperSource ідеально підходить для створення декількох зображень «картинка в картинці» з людьми, що інтерв'юються, тому що ви можете налаштувати ефект, щоб глядач міг бачити кожного інтерв'юваного в стильній графіці. SuperSource схожий на вбудований повністю незалежний багаторівневий перемикач VFX.

8 стандартно перетворених входів 3G-SDI

ATEM Television Studio HD має 8 незалежних входів 3G-SDI, кожен із яких має власний перетворювач стандартів. Це означає, що можна перетворити будь-яке джерело вхідного сигналу 1080HD або 720HD на відеостандарт відеомікшера. Це означає, що кожен SDI-вхід відеомікшера може працювати з іншим стандартом телевізійного, і всі входи просто будуть працювати.

Вхідні аудіоканали SDI 1, 2, 3 та 4 також можна вручну перенаправити на різні вбудовані аудіоканали у програмних та допоміжних виходах. Крім того, ви навіть можете перенаправити аудіоканали 1 і 2 від входів SDI на цифровий аудіовиход MADI, щоб ви могли передати вхідний звук комутатора зовнішньому звукоінженеру для мікшування.

Виходи 3G-SDI з 16-канальним вбудованим звуком

Телевізійна студія ATEM включає дев'ять програмних виходів 3G-SDI, так що ви отримуєте достатню кількість з'єднань для відправки окремого зворотного каналу програми на всі ваші камери. Це важливо, тому що повернення програми SDI використовується для надсилання контрольної інформації, двостороннього зв'язку та керуючої інформації назад на камери.

Ви також отримуєте два виділені додаткові виходи для підключення сценічних моніторів та майстер-рекордерів. Ці додаткові виходи можна перемикати у режимі реального часу за допомогою спеціальних кнопок на панелі керування. Aux 1 навіть включає екранний лічильник для моніторингу доповідача. Крім того, ви можете вручну направити аудіо у всі 16 вбудованих аудіоканалів на виходах SDI. Для спостереження за камерою передбачені спеціальні виходи 3G-SDI та HDMI для мультиперегляду.

16-джерел Multiview на одному моніторі

При виконанні великих прямих трансляцій з використанням декількох камер важливо одночасно бачити всі джерела відео на одному моніторі. ATEM Television Studio HD включає професійний мультипрогляд, який дозволяє вам бачити всі відеовходи, попередній перегляд і програму на одному моніторі SDI або HDMI. Ви навіть можете надіслати мультив'ю на додаткові виходи. Кожен вид камери включає в себе індикатори підрахунку, тому ви знаєте, коли кожне джерело знаходиться в ефірі, а також кожен вид має мітки та аудіометри, що настроюються. Ви можете повністю налаштувати багатоекранний макет із одночасним відображенням до 16 видів. Ви також можете вибрати одне з додаткових уявлень стану, яке дозволяє відстежувати стан запису, потокової передачі та аудіомікшера прямо з мультиподання.

Додайте аудіорозширення для більшої кількості мікрофонів

Якщо ви будуєте студію підкастингу або вам потрібно більше мікрофонів, перетворювач мікрофону ATEM дозволяє розширити аудіовхід. Він підключається до телевізійної студії ATEM за допомогою порту MADI, тому немає потреби у складному налаштуванні, і ви можете послідовно підключати пристрої для додавання додаткових входів. Кожен перетворювач має 4 аналогові входи з можливістю вибору мікрофонного/лінійного входу та фантомним живленням.
Дизайн відрізняється чудовою якістю з надзвичайно низьким рівнем шуму -129 дБВ, динамічним діапазоном 131 дБ(А), низьким рівнем спотворень 0,002% та однаковими допусками по всіх каналах. Він навіть використовує 8 окремих АЦП кожному вході для спільного розширення динамічного діапазону. Крім того, він має забавний вихід для моніторингу HDMI з прокручуванням звукових сигналів.

Запис безпосередньо у внутрішнє хмарне сховище або USB-диски

ATEM Television Studio HD підтримує запис на зовнішні USB-накопичувачі. Або, якщо встановлено додатковий флеш-диск M.2, можна записувати прямо у внутрішнє хмарне сховище. Внутрішнє сховище плюс будь-які зовнішні USB-диски будуть доступні для спільного використання через локальну мережу Ethernet, щоб інші люди могли працювати над завданнями поствиробництва, такими як редагування, корекція кольорів і підготовка графіки.
Всі записи у форматі H.264 зі звуком AAC для відео мовної якості та невеликих розмірів файлів. Ви також можете підключити кілька USB-дисків, щоб запис продовжувався, якщо диск заповниться. У вас навіть є кнопки на панелі керування, щоб розпочати запис, і ви можете бачити статус запису у мультипрогляді.

Виходи на будь-яке програмне забезпечення, яке підтримує веб-камери USB

Ви можете використовувати будь-яке програмне забезпечення для роботи з відео з ATEM Television Studio HD, оскільки USB-з'єднання емулюватиме веб-камеру. Це означає, що ви можете підключитися до комп'ютера та використовувати будь-яке програмне забезпечення для роботи з відео, яке працює з веб-камерою. Програму обманюють, змушуючи думати, що ATEM Television Studio HD – це звичайна веб-камера, але насправді це відеомікшер для прямих трансляцій. Це гарантує повну сумісність з будь-яким програмним забезпеченням для роботи з відео та в повній роздільній здатності 1080HD якості.
Уявіть, що ви проводите презентацію з професійної студії мовлення в програмне забезпечення, як Zoom, Teams або Skype. Для потокової передачі вихід веб-камери також працює з програмним забезпеченням потокової передачі, таким як Open Broadcaster, XSplit Broadcaster та іншими.

Включає безкоштовну панель керування програмним забезпеченням ATEM

ATEM Software Control розкриває приховану потужність ATEM Television Studio HD, надаючи доступ до всіх функцій відеомікшера. ATEM Software Control має візуальний інтерфейс перемикача з палітрами параметрів для виконання налаштувань. Хоча ви можете підключитись через USB, при підключенні через Ethernet ви зможете запускати кілька копій ATEM Software Control на різних комп'ютерах.
Програмне забезпечення дозволяє перемикатися в режимі реального часу, мікшувати звук, коригувати колір у камерах та керувати мультимедіа. Ви також можете створювати та запускати складні макроси з програмного забезпечення. Крім того, ви можете зберегти стан комутатора у вигляді файлу XML для подальшого виклику завдань. Ви можете навіть управляти зовнішніми рекордерами HyperDeck.

Локалізовано для 13 популярних мов

ATEM Television Studio HD підтримує кілька мов у меню та програмному управлінні ATEM, тому ви можете налаштувати його на бажану мову. Ви отримуєте підтримку англійської, китайської, японської, корейської, іспанської, німецької, французької, російської, італійської, португальської, турецької, польської та української мов.

Просто зайдіть в меню налаштування, щоб змінити мову, або ви завжди можете переключитись на іншу мову у будь-який час у майбутньому. Після вибору мови меню на всіх РК-екранах зміняться на вибрану мову. Багатомовна підтримка означає, що ATEM Television Studio HD ідеально підходить для роботи в прямому ефірі у будь-якій точці світу та з будь-якою командою.

Гнучке та резервне харчування

Універсальна конструкція ATEM Television Studio включає вбудований блок живлення, тому вам не потрібно носити із собою зовнішній блок живлення. Просто підключіть його до будь-якої розетки змінного струму та почніть живе виробництво. Міжнародне джерело живлення автоматично працює від 100 до 240 В змінного струму, тому ви можете використовувати його у будь-якій точці світу. Крім того, ATEM Television Studio включає роз'єми живлення змінного і постійного струму.
В комплект поставки входить роз'єм живлення стандарту мовлення XLR 12 В постійного струму, що ідеально підходить для резервного живлення або роботи від батарей. Це означає, що ви можете використовувати його у дуже віддалених місцях. Крім того, якщо внутрішнє джерело живлення вийде з ладу, можна просто підключити зовнішнє джерело постійного струму, щоб продовжити роботу.

Спроектовано так, щоб його було легко ремонтувати

З такою кількістю вбудованих функцій дуже важливо, щоб ATEM Television Studio можна було легко відновити. Крім того, вже є безліч вбудованих засобів резервування: 4 з'єднання Ethernet, 9 програмних виходів SDI, 2 порти USB та 2 з'єднання живлення. Однак, якщо хтось спіткнеться об кабель і зламає роз'єм, вам необхідно мати можливість відремонтувати роз'єм за низькою ціною.
Усі внутрішні електронні друковані плати є модульними, тому будь-який кваліфікований фахівець може придбати заміну та легко замінити плату. Сюди входять друковані плати роз'ємів, які можна придбати окремо. Все, що потрібно зробити техніку, це зняти нижню кришку та замінити друковану плату. Великий мовник міг би навіть купити плати як комплект запчастин.

Програми

Компактні мовні фургони
Завдяки конструкції «все в одному» ви можете побудувати ультракомпактні фургони мовлення нового покоління. Вам не потрібні стійки з обладнанням, тому ви можете позбавитися безладу і створити набагато приємніше робоче середовище. Для стійкості навіть можете встановити вставку комутатора в стіл.

Музичні майданчики та клуби
Деякі з найбільш захоплюючих місць, таких як концертні зали або комедійні клуби внизу, дуже малі для стійок з відеообладнанням. Тим не менш, ATEM Television Studio можна використовувати будь-де. Також легко зібратися, навіть якщо місце все ще переповнене.

Онлайн-освіта
ATEM Television Studio ідеально підходить для створення контенту освіти. Оскільки модель ISO записує відеовходи, можна покращити редагування, замінити кадри і навіть додати корекцію кольору. Крім того, ви навіть можете підключитися до Zoom, щоб увімкнути чат зі студентами.

Живі види спорту
Телевізійна студія ATEM ідеально підходить для прямих спортивних трансляцій, оскільки має простий дизайн, який легко використовуватиме волонтерам спільноти. Його можна встановити у спортивні секції або взяти із собою у дорогу з командою. За допомогою 8 камер ви зловите всі захоплюючі ракурси.
