Мікрофонна радіосистема Sennheiser ew IEM G4-G

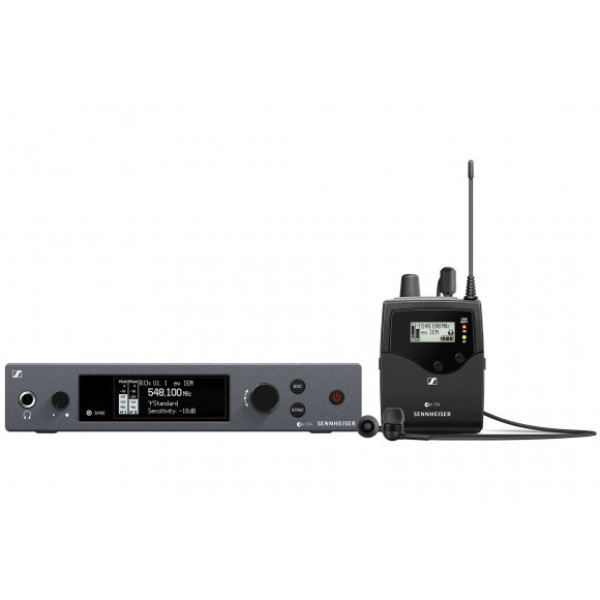

Безпровідна система моніторингу ew IEM G4 від Sennheiser належить до сімейства безпровідних систем моніторингу та включає передавач SR IEM G4, стереопри́ймач EK IEM G4, пару навушників IE 4, стержневу антену, комплект стойки GA 3 та дві батареї типу АА. Цей набір може використовуватися як надійна, все-в-одному безпровідна система моніторингу у вухах для живих виступів на сцені, у театрі та вдома поклоніння.

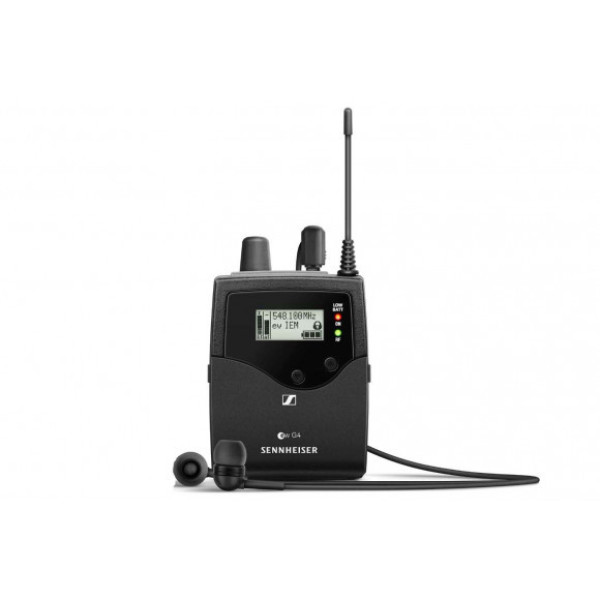

EK IEM G4 Stereo Bodypack Receiver з навушниками IE 4 (A1: від 470 до 516 МГц)

EK IEM G4 Stereo Bodypack Receiver з навушниками IE4 від Sennheiser є доповненням до їхньої еволюційної серії безпроводних систем. Він оснащений адаптивною технологією рознесення і може використовуватися у поєднанні з передавачем-компаньйоном у складі безпровідної радіочастотної системи моніторингу для живих сцен, театру та репетицій.

Стерео приймач оснащений 1680 частотами, що регулюються з кроком 25 МГц, і має 20 банків з фіксованою частотою до 16 сумісних заводських налаштувань частот та ще 6 банків користувацьких з до 16 програмованими користувачем частотами. Дисплей з підсвіткою та меню з підсвіткою показує поточну частоту, частоту і номер каналу, вимірювання рівня радіочастоти, вимірювання рівня автофокусування, стан блокування та стан батареї. Для запобігання випадковій зміни налаштувань передбачена функція автоблокування.

Крім того, цей приймач включає в себе перемикаючий високопотужний багаторівневий обмежувач. Обмежувач налаштовується від -18 дБ до -6 дБ кроком 6 дБ або може бути вимкнений (відключений). У корпусі з міцного металу він живиться від двох батарей типу АА, 1,5 В, або від BA 2015, перезаряджаємого акумулятор-пака Sennheiser. Вихід для навушників використовує 3,5 мм роз'єм для стереонавушників.

Надійний приймач тіла, що забезпечує чіткість по всьому спектру частот для щоденного використання на сцені.

Проста та гнучка бездротова синхронізація між передавачем та приймачем через інфрачервоний порт.

Сумісність із програмним забезпеченням Sennheiser WSM для гнучкого розподілу частот.

До 16 сумісних каналів.

Діапазон частот до 42 МГц з 1680 обираними частотами, повністю налаштовується в стабільному діапазоні УВЧ.

Діапазон: до 100 метрів / 300 футів.

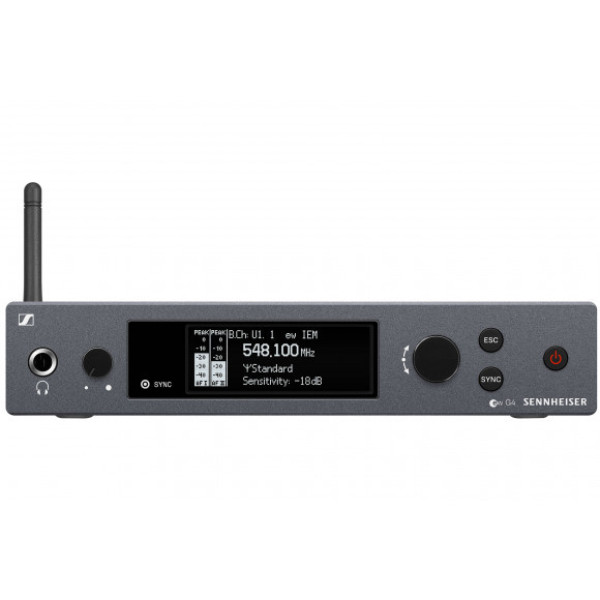

Стереопередавач SR IEM G4 від Sennheiser є доповненням до їхньої еволюційної серії безпроводних систем. Він оснащений широкосмуговою FM-модуляцією та може використовуватися у поєднанні з приймачем-компаньйоном як частина безпроводної радіочастотної системи моніторингу для живого театру, театру та репетицій.

Передавач стерео оснащений 1680 частотами, що регулюються з кроком 25 кГц, та має 20 банків з фіксованою частотою, з 16 сумісними заводськими налаштуваннями частот та 6 банками користувацькими з до 16 програмованими користувачем частотами. Дисплей OLED з підсвіткою та меню з підсвіткою відображає поточну частоту, частоту й номер каналу, вимірювання рівня автофокусування, стан передачі, налаштування еквалайзера, стан блокування та чутливість входу. Для запобігання випадкових змін налаштувань передбачена функція автоблокування.

Характеристики:

Діапазон частот A1: від 470 до 516 МГц

Частота прийому: максимум 1680 прийнятих частот, регульована кроком 25 МГц

20 частотних банків, кожен з яких має до 16 заводських каналів, без інтермодуляції

6 частотних банків з 16 програмованими каналами

Перемикання смуги пропускання до 42 МГц

Номінальне / пікове відхилення ± 24 кГц / ± 48 кГц

Тип приймача — адаптивна різноманітність

Чутливість < 4 мкВ, тип. 1,6 мкВ для 52 дБА (з HDX, пикове відхилення) rms S/N

Селективність сусіднього каналу Зазвичай ≥ 65 дБ

Інтермодуляція Загасання Зазвичай ≥ 70 дБ

Блокування ≥ 80 дБ

Пілот‑шумоподавлювач: може бути вимкнений

Шумоподавлювач від 5 до 25 дБмкВ, регульований кроком 2 дБ

Компандер Sennheiser HDX

Відношення сигнал/шум Приблизно 90 дБА (1 мВ, відхилення піка)

Повне гармонійне спотворення (THD) ≤ 0,9%

Мощність аудіовиходу 2 x 100 мВт при 32 Ом (при 2,4 В, 5% THD, номінальне відхилення)

Діапазон налаштування якості +8 дБ при 80 кГц

Обмежувач від -18 дБ до -6 дБ, регульований кроком 6 дБ, може бути вимкнений

Діапазон температур від 14 до 131 °F / -10 до 55 °C

Електроживлення 2 батареї типу АА, 1,5 В або BA 2015 акумулятор-пак

Споживаний струм за номінального напруги: приблизно 140 мА

При вимкненому передавачі: ≤ 25 мкА

Час роботи Приблизно від 4 до 6 годин (залежно від рівня гучності)

Розміри (Ш x Г x В) 82 x 64 x 24 мм

Вага 125 г

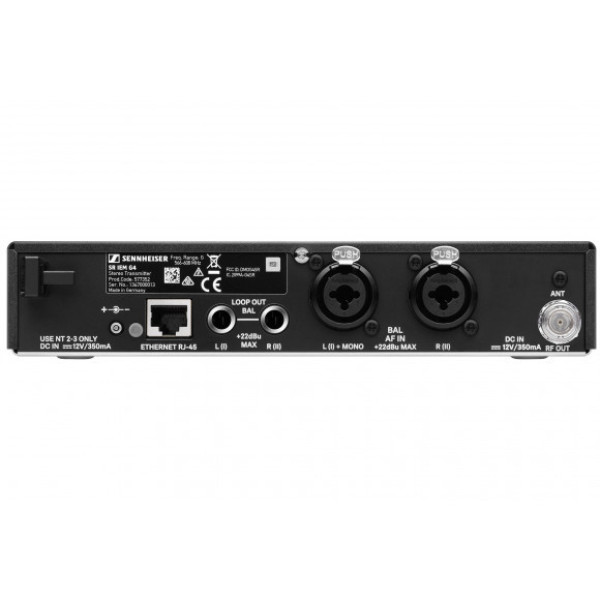

SR IEM G4 Стерео-передавач (A1: від 470 до 516 МГц)

Модуляція Широкосмугове FM-стерео (тональний сигнал пилот MPX)

Діапазон частот A1: від 470 до 516 МГц

Частота прийому: максимум 1680 прийнятих частот, регульована кроком 25 кГц

20 частотних банків, кожен з яких має до 16 заводських каналів, без інтермодуляції

6 частотних банків з 16 програмованими каналами

Перемикання смуги пропускання до 42 МГц

Номінальне / пікове відхилення ± 24 кГц / ± 48 кГц

MPX пілотний тон 19 кГц / ± 5 кГц (частота / відхилення)

Стабільність частоти ± 10 ppm

Антений вихід BNC, 50 Ом

Вихідна потужність RF при 50 Ом: перемикається:

Низька: типовий 10 мВт

Стандартна: типовий 30 мВт

Висока: типовий 50 мВт

Компандер Sennheiser HDX

Частотна характеристика AF від 25 Гц до 15 кГц

Електронний баланс

2 x XLR-6,3 мм збалансований комбінований рознім

Збалансований AF у L + Mono

Збалансований AF у R

Максимальний вхідний рівень +22 дБу

Повне гармонійне спотворення (THD) ≤ 0,9%

Відношення сигнал/шум Приблизно > 90 дБ (номінальне навантаження та пікове відхилення)

Вихід AF 6,3 мм розʼєм для стереонавушників

Зробіть балансування L, встановіть збалансований R

Діапазон температур від -10 до 55 °C

Живлення 12 В постійного струму

Споживаний струм Максимум 350 мА

Розміри (Ш x Г x В) 202 x 212 x 43 мм

Вага 980 г
