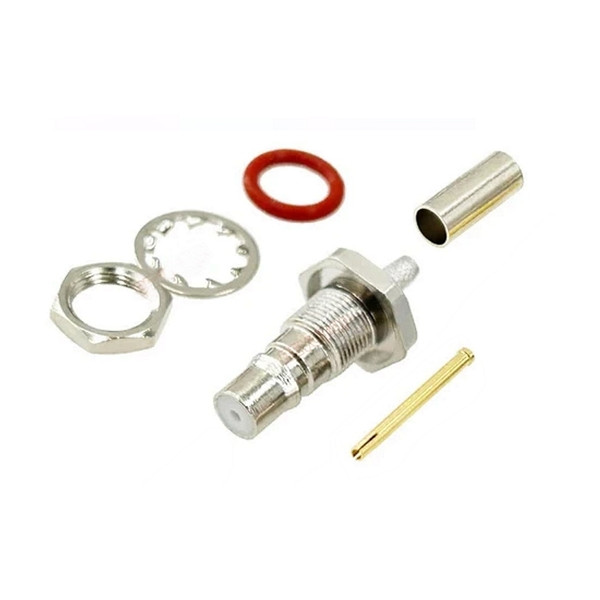

Роз'єм QMA F на кабель RG174 для радіообладнання

Опис товару та область застосування

Роз'єм QMA F на кабель RG174 для радіообладнання – це високоякісний коаксіальний конектор стандарту QMA (Quick Lock SMA), призначений для монтажу на тонкий кабель типу RG174 (або RG316, RG188). Цей роз'єм поєднує в собі електричні характеристики класичного SMA з механізмом швидкого замикання (Snap-on), що дозволяє підключати та відключати кабель без використання гайкових ключів, просто замиканням.

Роз'єм має інтерфейс QMA Female ("мама"): гніздова частина. Він широко використовується в телекомунікаціях, системах стільникового зв'язку (Base Stations), вимірювальній техніці та, останнім часом, у професійних пультах керування дронами (наприклад, Alientech, DJI mod). Механізм Quick Lock забезпечує надійний контакт, який не розкручується від вібрацій і дозволяє обертати кабель на 360° після з'єднання.

Основні характеристики Роз'єм QMA Female (RG174)

• Тип конектора: QMA Female (Гніздо/Мама).
• Конструкція: Пряма (Straight).
• Механізм фіксації: Quick Lock (Замикання) – швидка заміна без різьби.
• Сумісний кабель: RG174, RG316, RG188 (50 Ом).
• Спосіб монтажу: Обтискання (Crimp) корпусу, пайка центрального контакту.
• Імпеданс: 50 Ом.
• Діапазон частот: До 6 ГГц (і вище, залежно від якості).
• Матеріал: Латунь з нікелевим або золотим покриттям.

Переваги використання

Головна перевага – швидкість комутації та стійкість до вібрацій. Завдяки відсутності різьби, з'єднання не розкручується самостійно. Можливість обертання на 360° запобігає перекручуванню тонкого кабелю RG174. Компактний розмір (менший за SMA) дозволяє щільніше розміщувати порти на обладнанні.

Роз'єм QMA Female гарантує надійний контакт, швидке підключення та захист кабелю від скручування.

Області застосування

• Модифікація пультів Дронів: Встановлення виходів підсилювачів (Alientech, 4hawks) на пульти DJI/Autel.
• Телекомунікації: Внутрішні з'єднання в базових станціях мобільного зв'язку.
• Вимірювальна техніка: Швидке підключення тестових кабелів.
• Військова техніка: Надійні з'єднання в умовах вібрації.

Роз'єм QMA F на кабель RG174 – це професійний компонент для створення сучасних, надійних та зручних кабельних збірок.
