Корпус модуля ELRS Micro TX

По-перше, ми просимо вибачення за проблему сумісності корпусу порту USB Type-C і всі незручності, які вона вам принесла. Коли ми розпочали промислове проектування корпусу відсіку Micro JR, ми хотіли зробити частину RGB-світлодіода великою і помітною, як показано в прототипі. Однак, хоча ми спробували збільшити розмір корпусу USB Type-C до 11 мм × 6,5 мм, щоб переконатися, що він буде сумісний з великою кількістю кабелів USB Type-C, виявилося, що цей розмір все ще недостатньо великий для деяких USB -кабелів. Кабелі типу C.

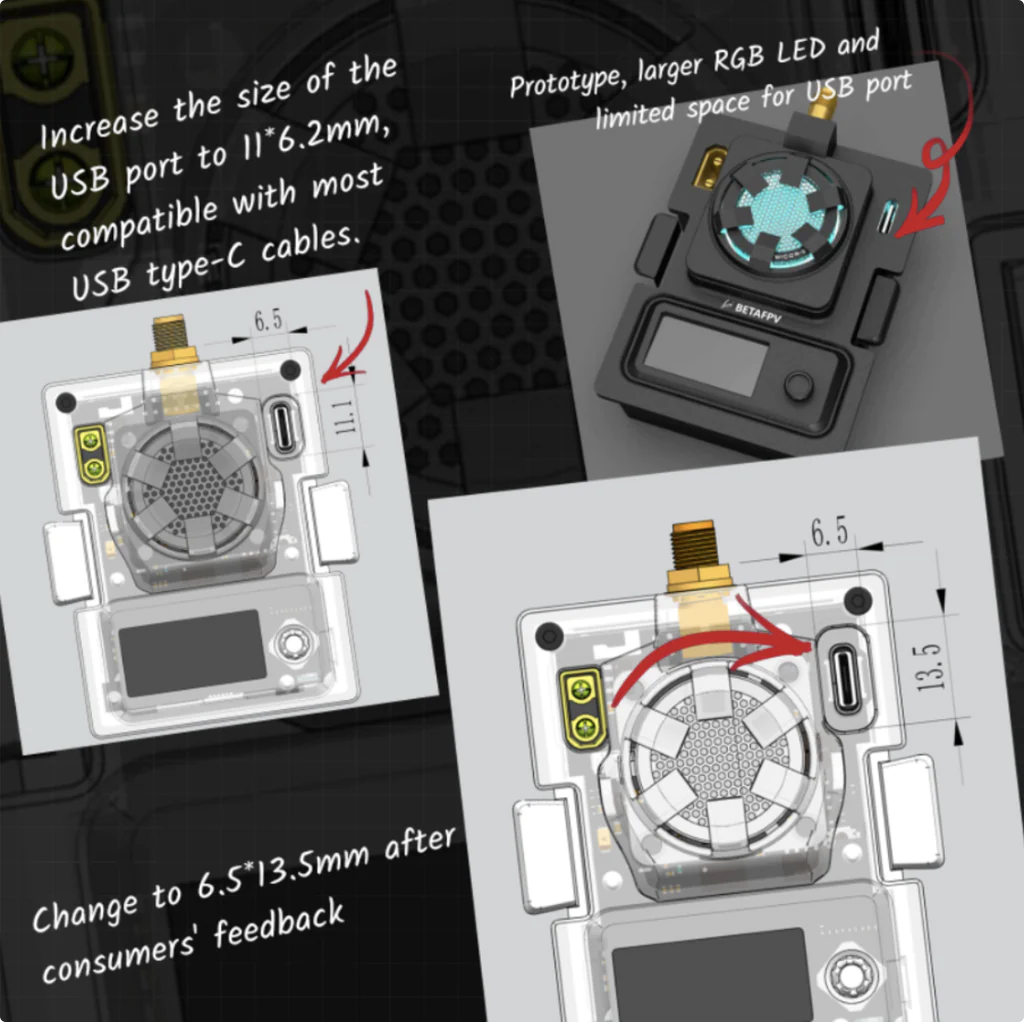

Чому ми вибираємо 13,5*6,5 мм для оновленої версії? На даний момент це найбільше місце в корпусі для USB-порту. Крім того, близько 90% відомих кабелів USB Type-C сумісні із цією версією модуля Micro. Крім того, тепер комплект постачання кожного модуля Micro входить запасний кабель USB Type-C.

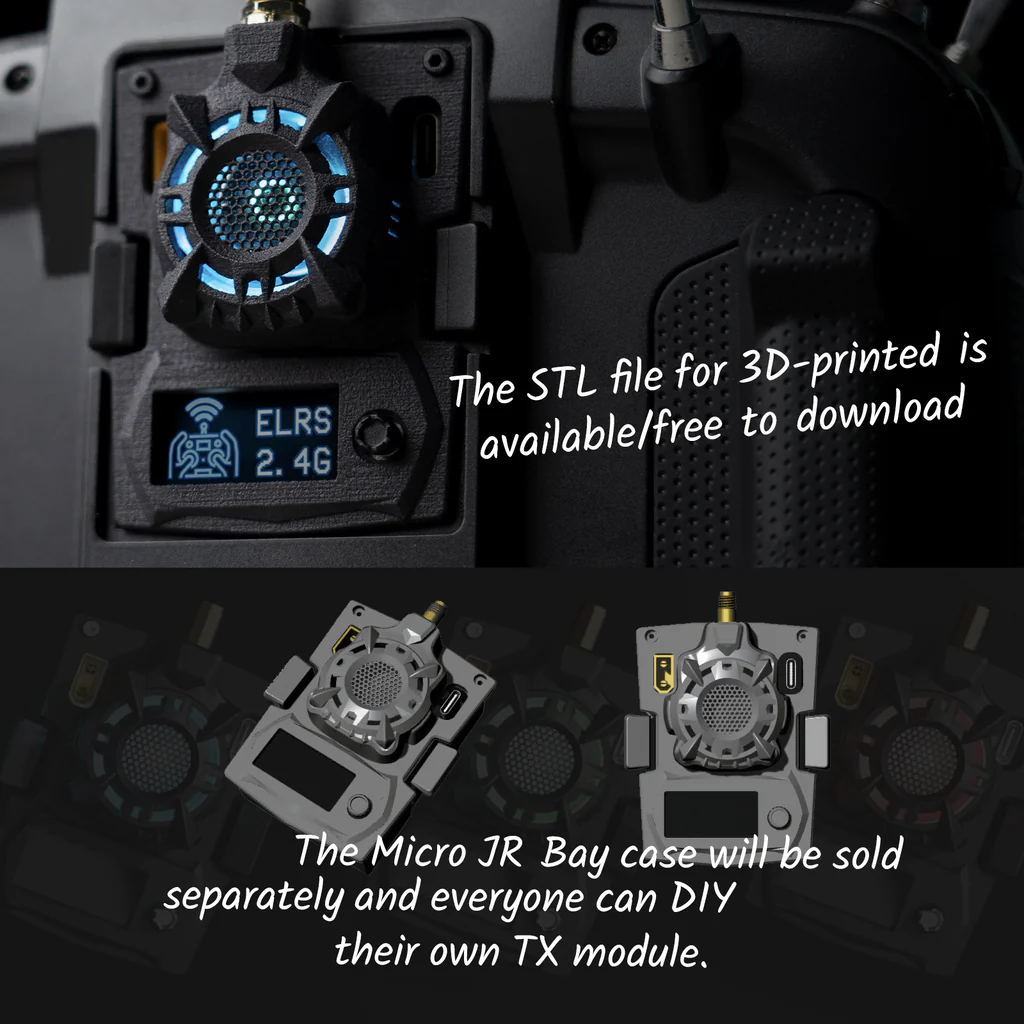

Крім того, нова версія відсіку Micro JR (корпус USB-порту 13,5*6,5 мм) продаватиметься окремо, і ви зможете легко створити свій власний модуль TX. У той же час, ми також розробили версію корпусу для модуля Micro TX, надруковану на 3D-принтері, щоб надати вам більше можливостей вибору. STL-файл для цього чохла, надрукований на 3D-принтері, випущений та доступний для безкоштовного скачування на нашому веб-сайті для тих, хто хоче модифікувати свій корпус.

Температура мікромодуля ELRS

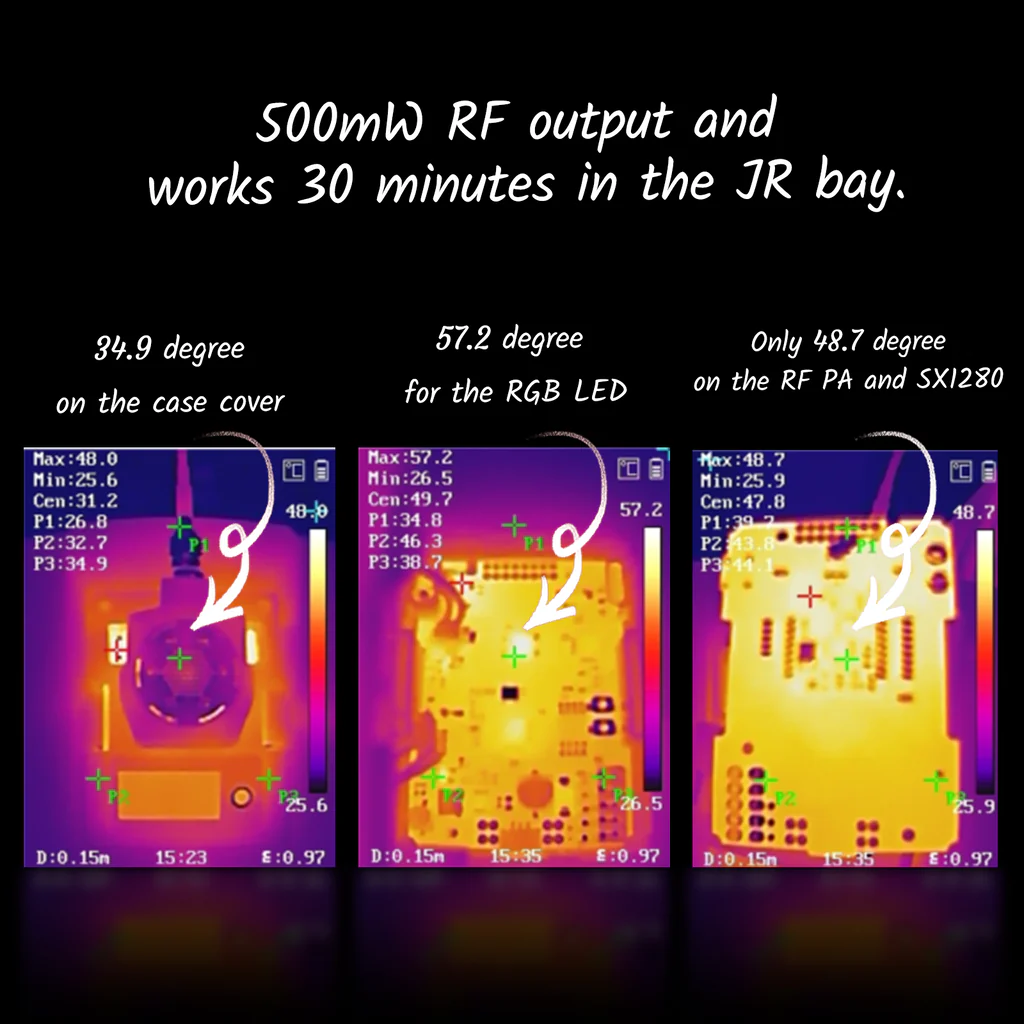

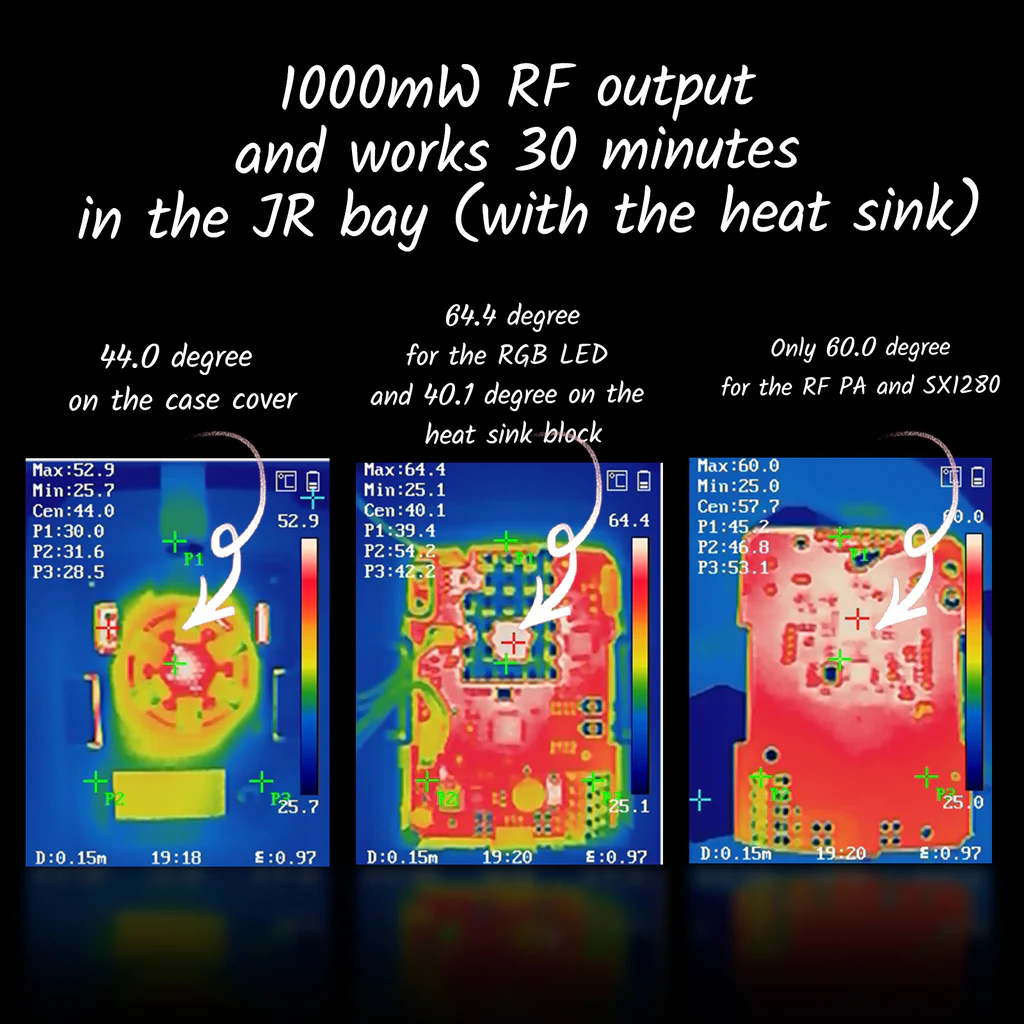

В даний час радіочастотний модуль встановлений на задній стороні материнської плати, що викликало безліч питань про те, чи може модуль охолоне і залишатися в безпеці? Причина, через яку ми встановили RF-модуль на задній стороні материнської плати, полягає в тому, щоб мати достатньо місця для світлодіода RGB та радіатора (потрібно лише для наступної версії потужністю 1 Вт). Ми перевірили температуру цієї установки; При максимальній ВЧ-вихідній потужності 500 мВт і включенні протягом 30 хвилин температура ВЧ-чіпа може підтримуватися на рівні нижче 50 градусів за Цельсієм і близько 30 градусів для корпусу. Це доводить, що модуль може правильно працювати при щоденному використанні і не потрібно турбуватися про температуру. Крім того, у чорній версії (максимум 1 Вт, вийде в грудні) температура може підтримуватись нижче 65 градусів за допомогою радіатора, який використовувався у нашому тестуванні. Результати також показують, що температура світлодіода RGB буде на 10 градусів вищою для радіочастотного модуля потужністю 500 мВт та 1 Вт. Саме з цієї причини в цій ситуації необхідний компонент вентилятора, що охолоджує.

Радіатор мікромодуля ELRS

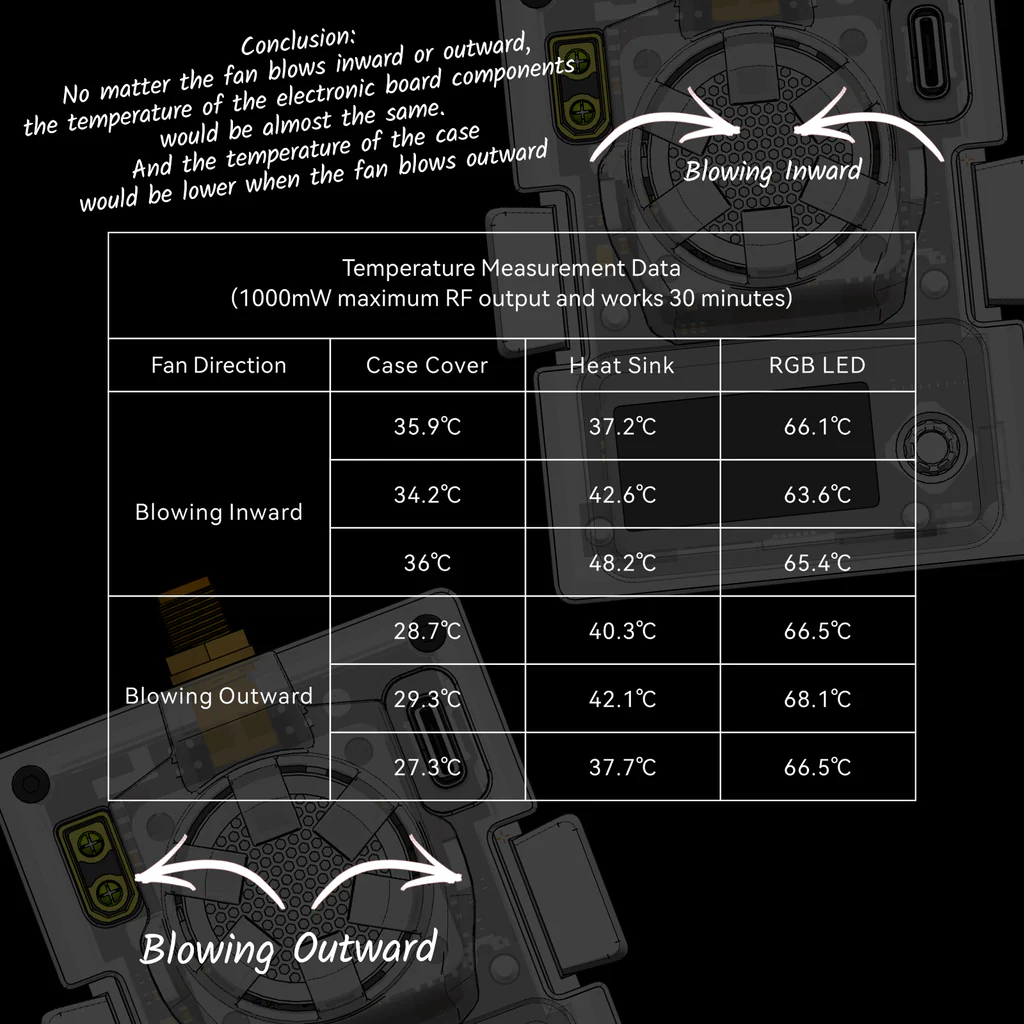

Також виникають питання, чи вентилятор повинен нагнітати повітря всередину або назовні. Результати наших випробувань показують, що єдина різниця температур буде спостерігатися на корпусі JR, оскільки електронні компоненти залишаються незмінними всередині.

Завантаження конденсаторів на генератор

На платі прототипу F4 1S 5A FC (вбудований приймач SPI ELRS 2.4G) ми використовували конденсатор навантаження ємністю 20 пФ для генератора 52 МГц. Це призведе до проблеми зі скасуванням прив'язки деяких модулів. АлессандроАУ та Джей Сміт з'ясували це при тестуванні прототипу плати. З того часу ми змінили його на 2-8 пФ, і це значення навантажувального конденсатора підходить для генератора з частотою 52 МГц, який використовується в нашому тестуванні. Отже, тепер усі продукти ELRS 2.4G від BETAFPV поставляються з навантажувальним конденсатором ємністю 2–8 пФ і мають бути сумісні з усіма продуктами ELRS, які представлені на ринку.

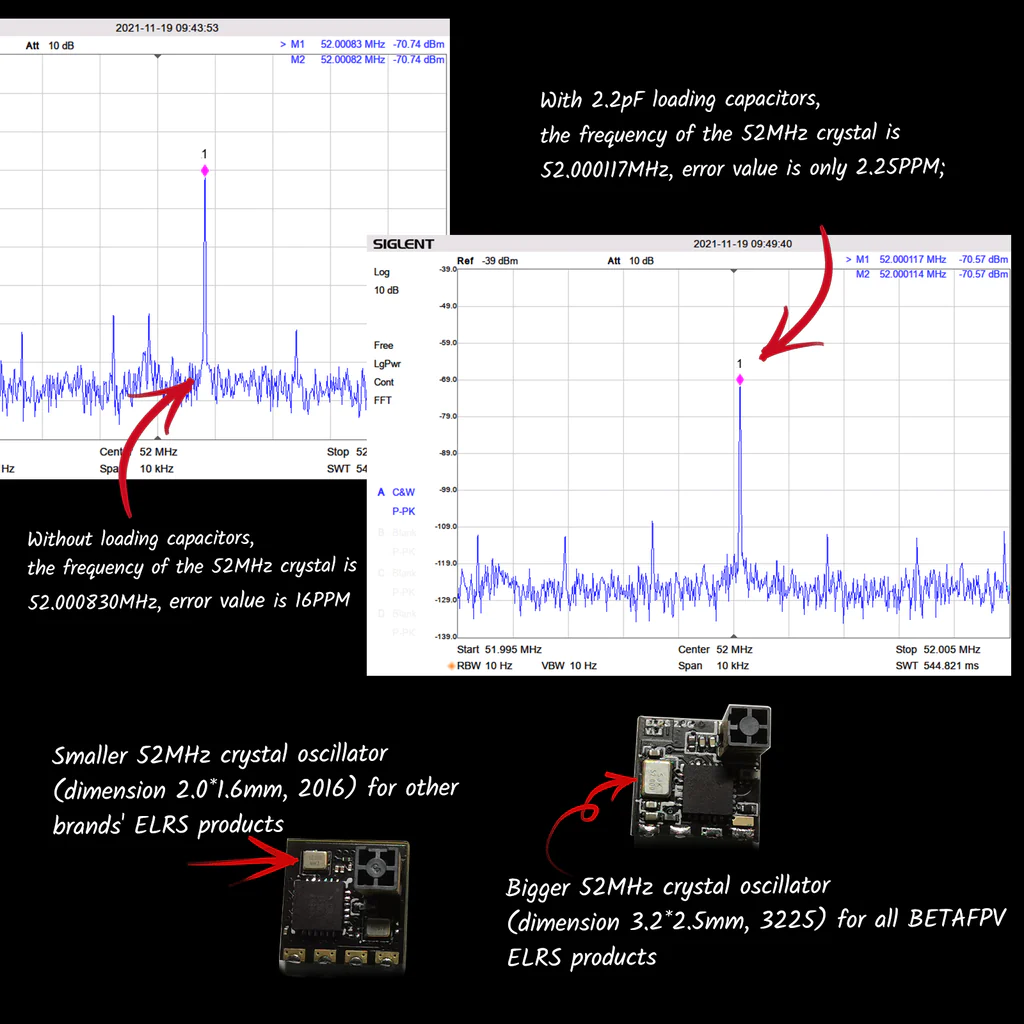

Також проводиться порівняння BETAFPV та інших марок щодо використання навантажувальних конденсаторів у ланцюзі кварцового генератора (CO). В даний час на ринку багато модулів прибрали навантажувальні конденсатори. У нашому випадку ми вирішили використовувати його через специфікацію та розташування CO, який має наш модуль. Звичайний CO становить 2,0x1,6 мм (2016 р.), а в продуктах ELRS компанії BETAFPV використовувався CO 3,2x2,5 мм (3225), який більший за розміром. Наприклад, використовуйте приймач BETAFPV Lite. Якщо в комплект не входять конденсатори навантаження, значення похибки кварцового резонатора 52 МГц становить 16 ppm. При включенні конденсаторів навантаження ємністю 2,2 пФ значення похибки складе 2,25 ppm, що ближче до потрібного нам значення 52 МГц. Після повторного тестування ми дійшли висновку, що TX може правильно працювати, коли похибка генератора частоти 52 МГц нижче 40 PPM. який ми успішно підтримуємо. Забезпечує правильне функціонування радіочастотної системи SX1280.

Плануючи майбутнє, щоб досягти більшої точності частоти та сумісності, ми вирішимо, чи залишити CO або модифікувати конденсатор відповідно до специфікацій, компонування та температурного дрейфу кварцового генератора в наших пізніших випущених продуктах.
