Вот что мы знаем о стабилизаторе DJI




В этой статье мы пытаемся соединить точки, стоящие за новыми интригующими фотографиями DJI, которые появились недавно, на которых показан карданный подвес в сочетании с камерой и объективом. Теперь пришло время обратиться к заявке на патент DJI от 2020 года под названием «Устройство управления, система поддержки, система камеры, а также метод и программа управления». Давайте немного разберемся с этим.

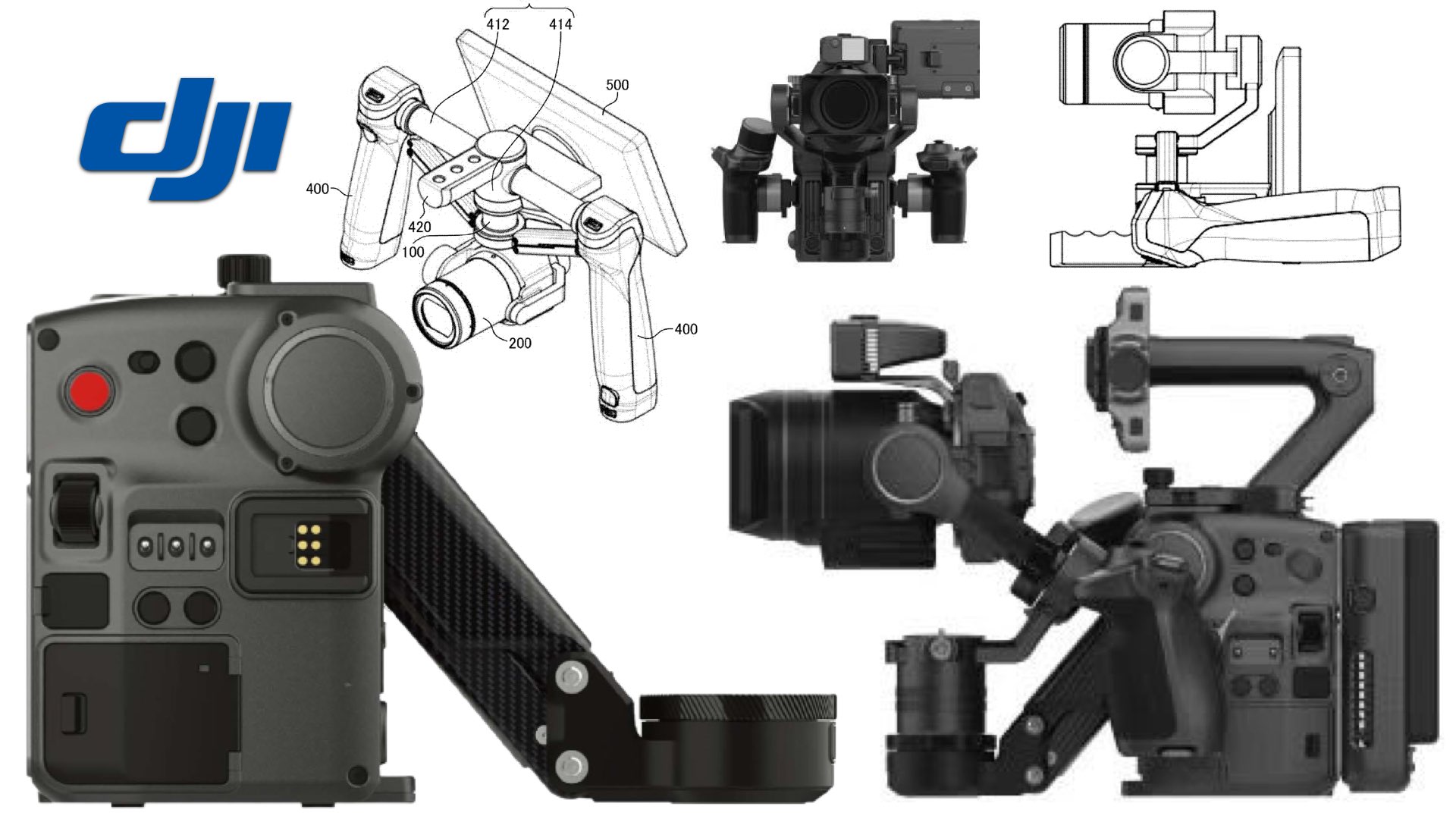

Рисунки из заявки на патент DJI в сравнении с фотографиями стабилизатора (включая старое изображение руки)


Новый сложный подвес на горизонте

Ранее мы сообщали здесь о появившихся новых снимках , предлагающих новый гибрид карданной камеры. На первый взгляд, конструкция демонстрирует возможные возможности стабилизированной оси Z, которая могла бы работать с другими объективами, такими как cine prime glass. Это похоже на своего рода гибридизацию ZENMUSE X7 с большими объективами и даже с сенсором, отделенным от корпуса (читайте: Что ждет DJI дальше? Появились некоторые интригующие снимки ). Конструкция напоминает подвес LETUS Helix. Однако кажется, что это устройство хорошо описано в заявке на патент DJI под названием « Устройство управления, система поддержки, система камеры, а также метод и программа управления ». Давайте рассмотрим приложение ниже.

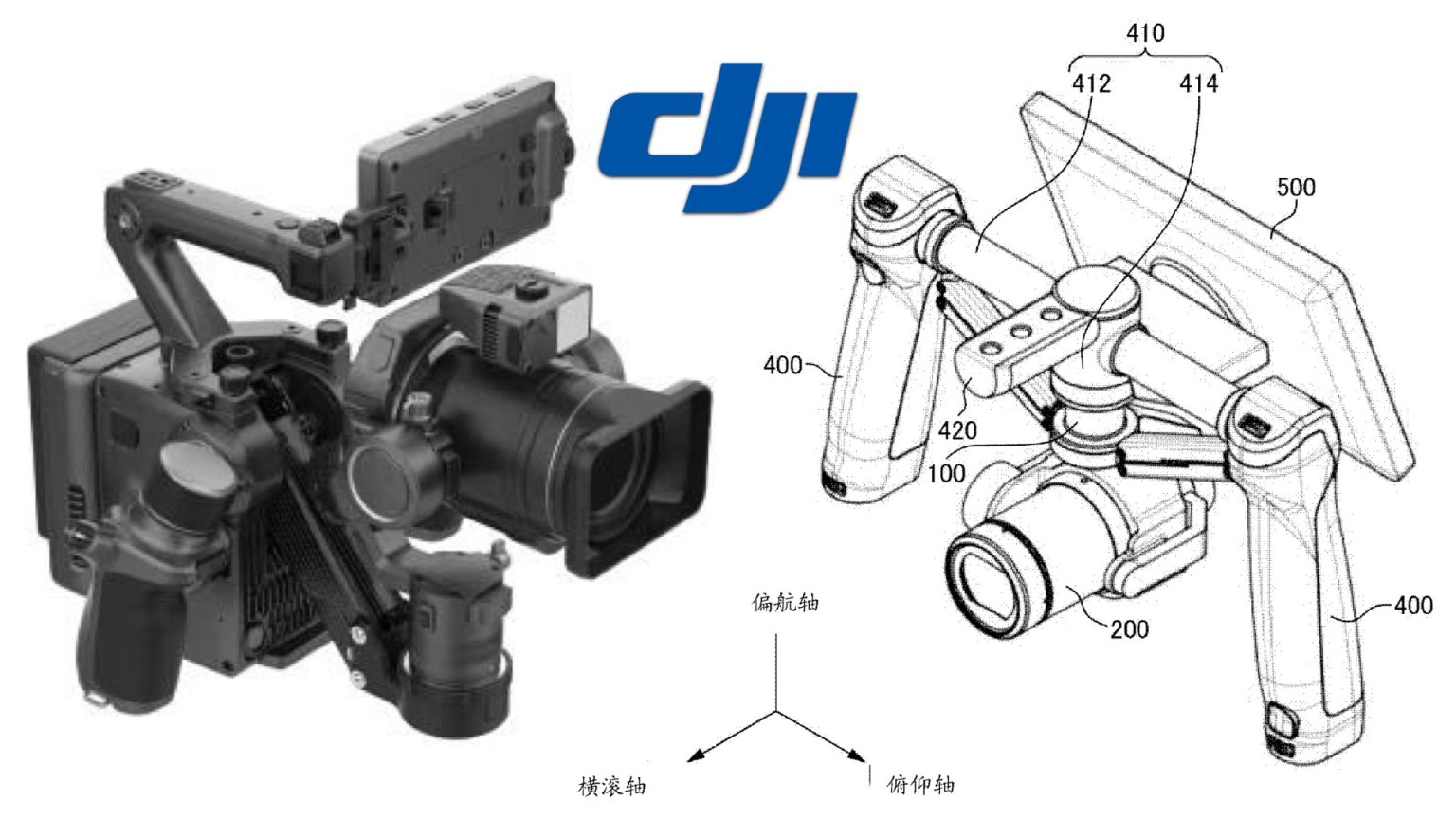

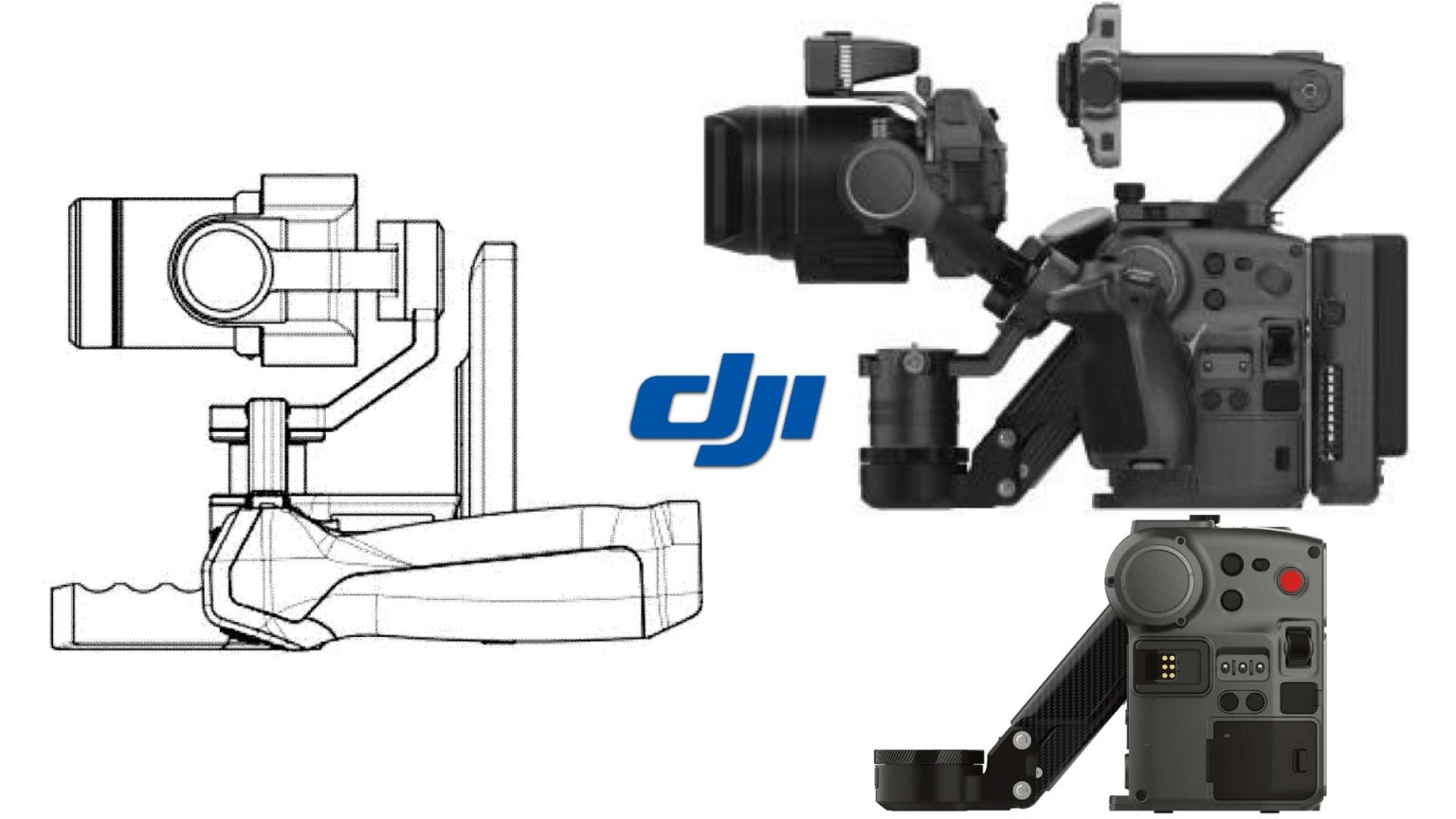

Рисунки из заявки на патент DJI в сравнении с изображением стабилизатора

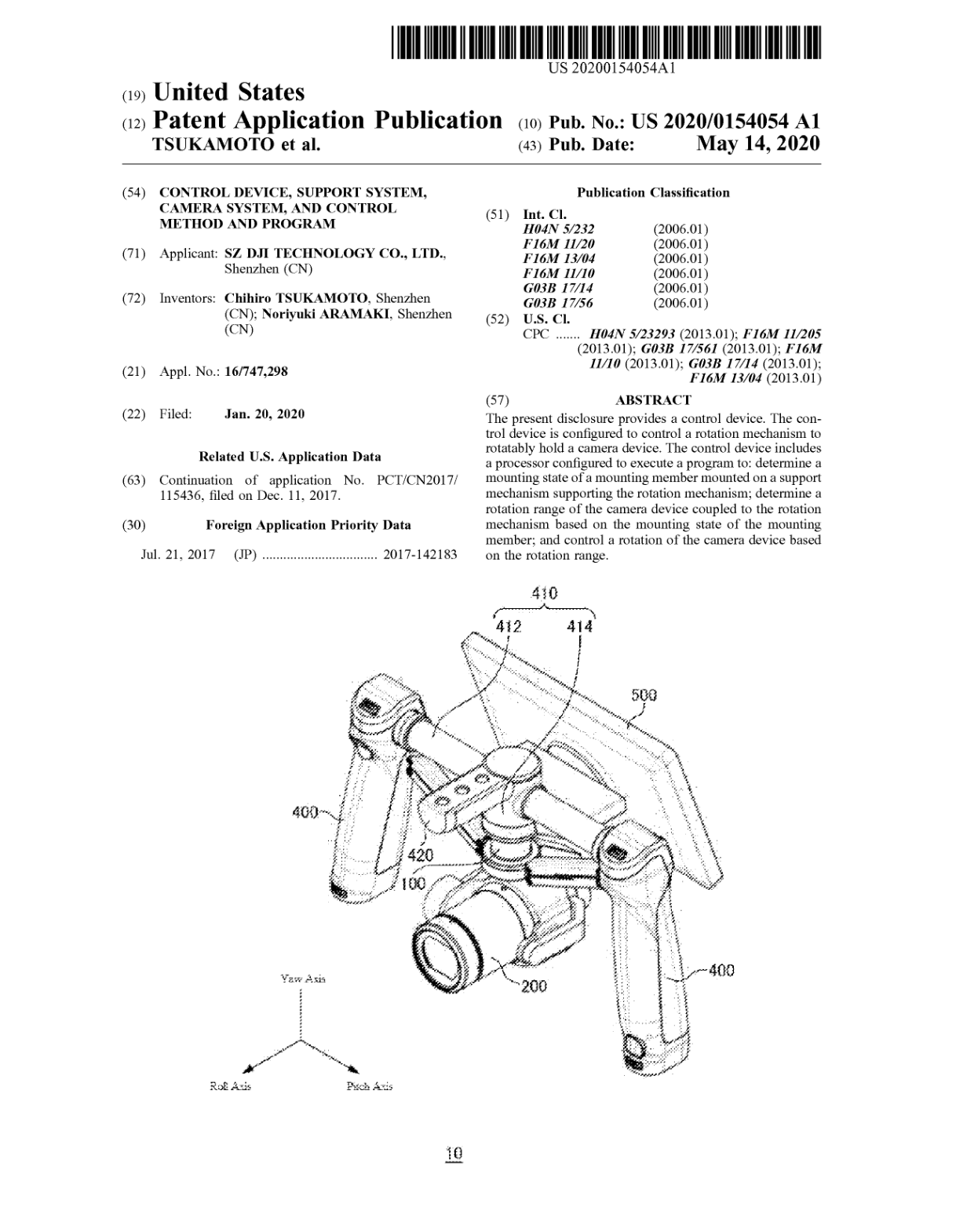

Гибридный стабилизатор DJI: заявка на патент с 2020 г.

Изображения в приложении очень похожи на изображения более зрелого продукта (прототипа?), Опубликованные в сети. Как указано в аннотации: «Настоящее изобретение обеспечивает устройство управления. Устройство управления сконфигурировано для управления механизмом вращения, чтобы с возможностью вращения удерживать устройство камеры. Устройство управления включает в себя процессор, сконфигурированный для выполнения программы, чтобы: определять состояние установки установочного элемента, установленного на опорном механизме, поддерживающем механизм вращения; определять диапазон поворота устройства камеры, соединенного с механизмом вращения, на основании состояния установки монтажного элемента; и управлять поворотом камеры в зависимости от диапазона поворота ».

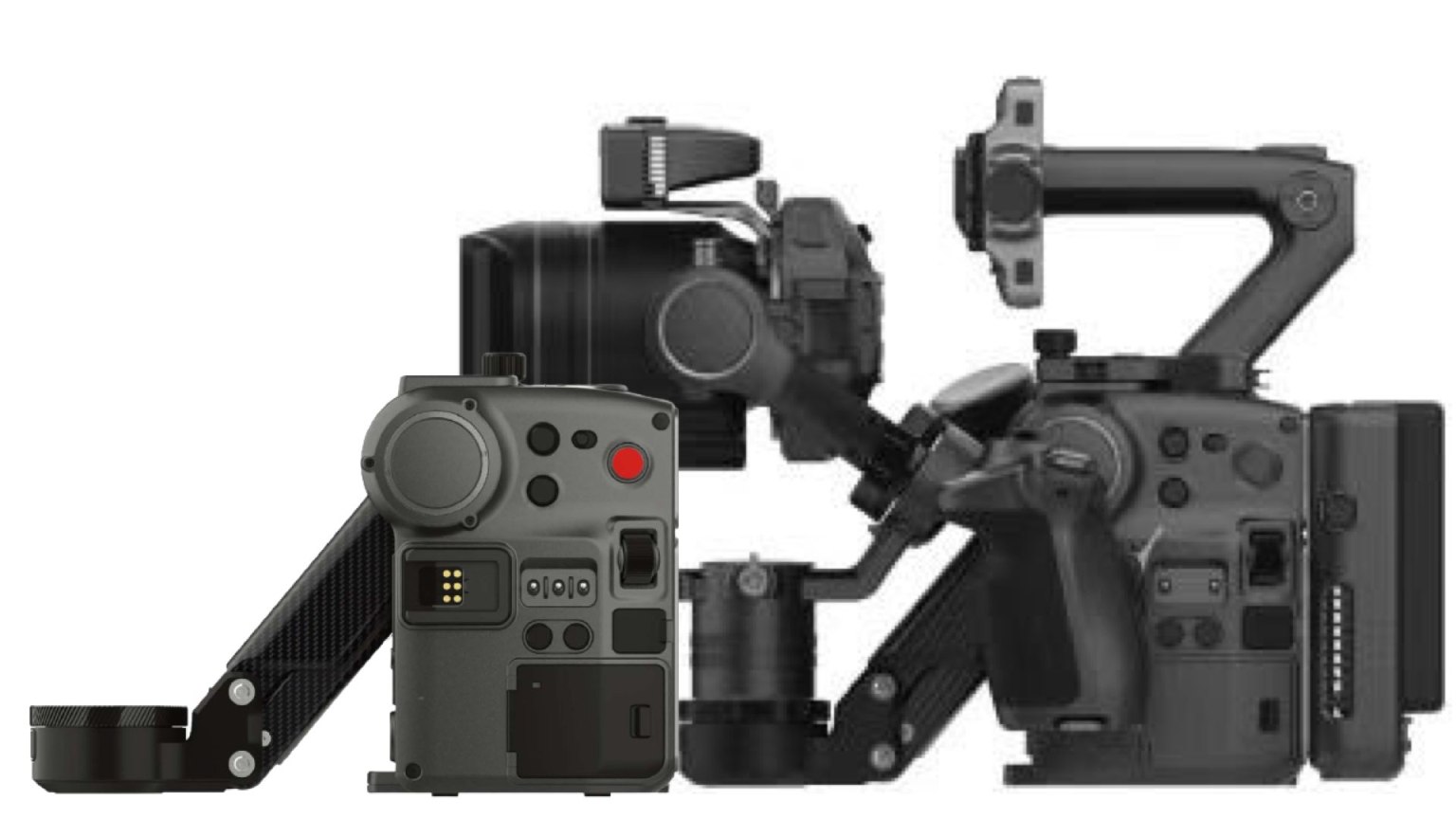

Изображение карданного подвеса по сравнению со старым. Обратите внимание, что у меня такой же дизайн


Подвес: камера + объектив + портативные устройства + дисплей

Рис. 1 - схема, иллюстрирующая пример внешнего вида системы камеры согласно варианту осуществления настоящего раскрытия. Как показано на фиг. 1, система камеры включает в себя подвес, устройство камеры, опорный механизм, пару портативных устройств, портативное устройство и устройство отображения.

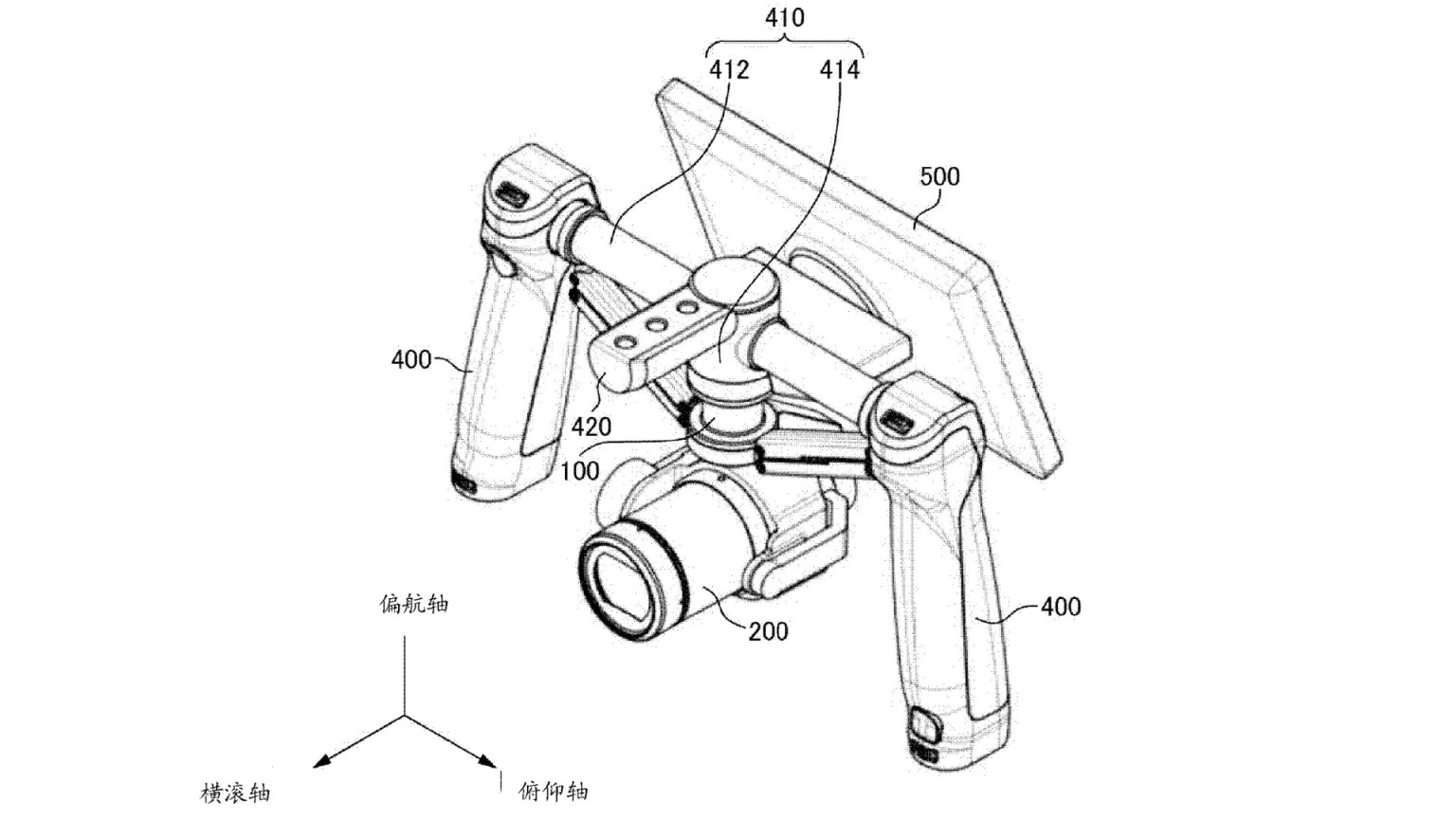

Рис. 1 - схема, иллюстрирующая пример внешнего вида системы камеры согласно варианту осуществления настоящего раскрытия. (Из заявки на патент DJI)


Устройство камеры

Устройство камеры может быть камерой формирования изображения для получения изображений объекта, включенного в желаемый диапазон камеры. Подвес можно использовать для поддержки камеры с возможностью поворота. В некоторых вариантах осуществления карданный вал может быть примером механизма вращения и опорного механизма. Например, подвес может с возможностью вращения поддерживать камеру, центрирующуюся по оси рыскания, с помощью привода. Кроме того, с помощью привода карданный подвес может дополнительно поддерживать камеру с возможностью вращения, центрирующуюся по оси тангажа и оси крена, соответственно. В некоторых вариантах осуществления подвес может изменять положение камеры посредством поворота камеры вокруг по меньшей мере одной из оси рыскания, оси тангажа и оси крена.

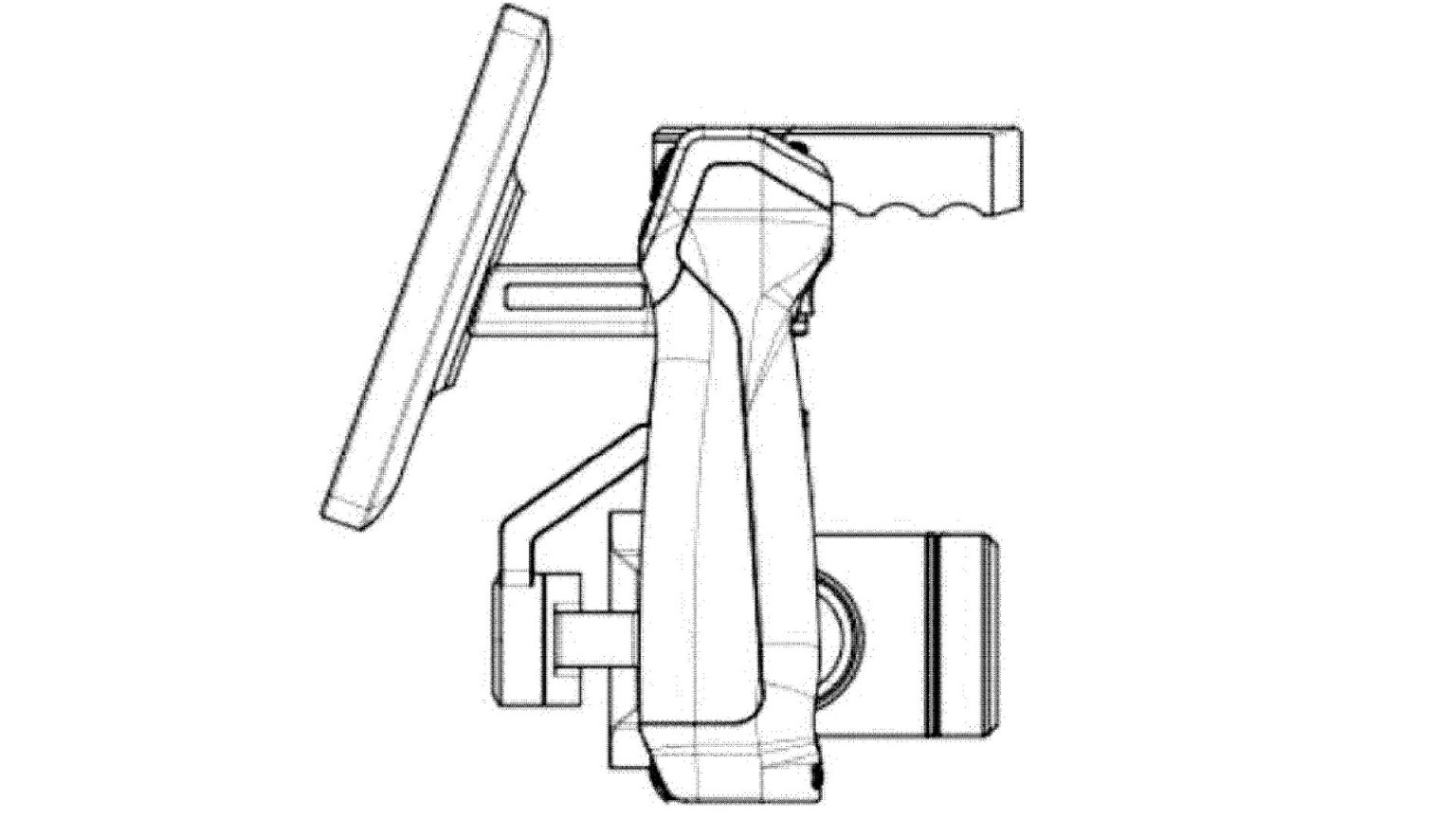

Рис. 2 - схема, иллюстрирующая пример вида сбоку системы камеры в портативном режиме согласно варианту осуществления настоящего раскрытия. (Из заявки на патент DJI)


Записывающий носитель в комплекте

Как говорится в патенте: «Память может быть машиночитаемым носителем записи и может включать в себя по крайней мере одну из флэш-памяти, такую ​​как SRAM, DRAM, EPROM, EEPROM и USB-память. В некоторых вариантах осуществления память может располагаться на опорном механизме. В других вариантах осуществления память может быть выполнена с возможностью отсоединения от опорного механизма ».


Объектив

Функция масштабирования

Как показано на рис. 4, устройство камеры включает в себя блок камеры и блок объектива. Блок камеры включает контроллер камеры, элемент камеры, память и датчик положения. Контроллер камеры может включать в себя микропроцессор, такой как центральный процессор (ЦП), или микропроцессор (MPU), или микроконтроллер (MCU), или тому подобное. Кроме того, как показано на фиг. 4, блок объектива включает в себя контроллер объектива и множество линз, которые могут быть расположены внутри оправы объектива блока объектива. В некоторых вариантах осуществления множество линз может функционировать как зум-линза или фокусирующая линза. По меньшей мере, часть или все из множества линз могут быть выполнены с возможностью перемещения вдоль оптической оси.


Функция сменного объектива

В некоторых вариантах осуществления блок объектива может быть сменным объективом, который может быть съемным по отношению к блоку камеры. В некоторых вариантах осуществления контроллер линзы может вызывать перемещение одной или нескольких линз вдоль направления оптической оси на основании команды управления линзами от главного контроллера. Например, команда управления объективом может быть командой управления масштабированием или командой управления фокусировкой.

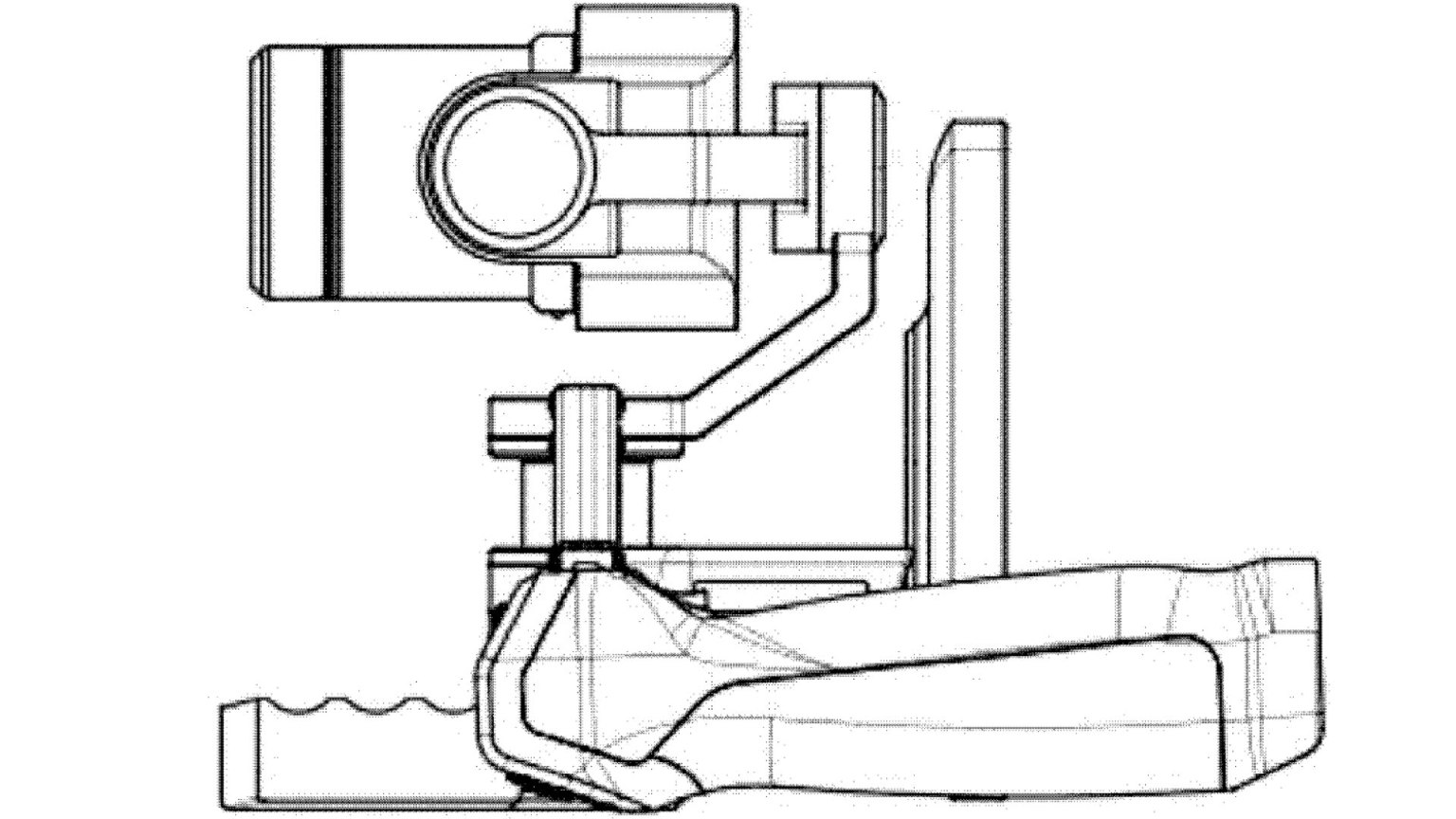

Рис 3 - схема, иллюстрирующая пример вида сбоку системы камеры в фиксированном режиме согласно варианту осуществления настоящего раскрытия. (Из заявки на патент DJI)

Сенсорный экран

Как показано на рис. 4, устройство отображения включает в себя дисплей с сенсорным экраном. Устройство отображения может быть сконфигурировано для отображения изображения, захваченного устройством камеры, на дисплее с сенсорным экраном. Устройство отображения может отображать экран настройки для установки различных условий работы стабилизатора и камеры на сенсорном экране. Кроме того. Пользователь может управлять работой стабилизатора и камеры через сенсорный экран.

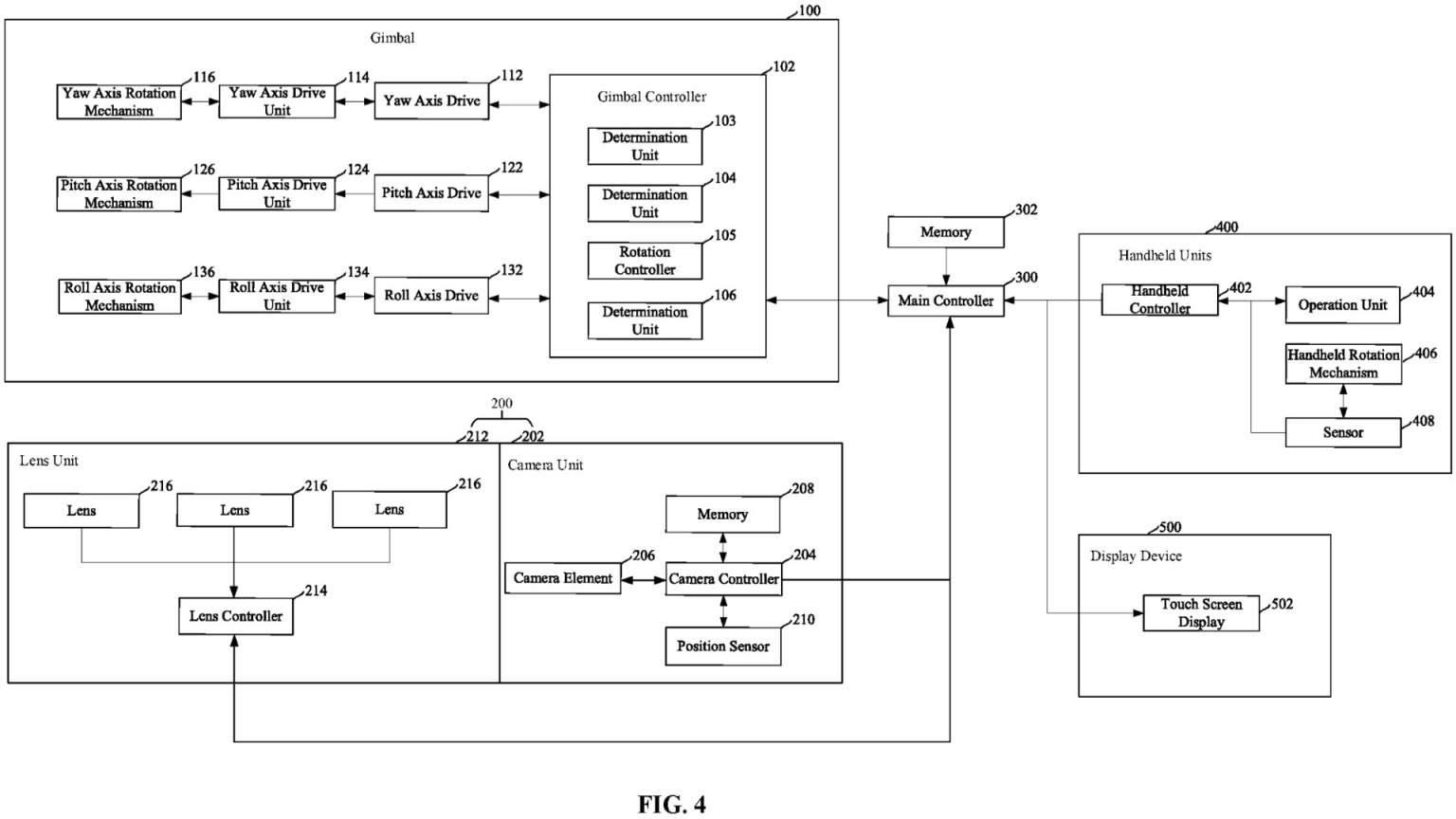

Рис. 4 из заявки на патент DJI: устройство управления, система поддержки, система камеры, метод и программа управления.


Портативные устройства

В описанной выше системе камеры положение пары портативных устройств можно регулировать в зависимости от режима съемки.

Изучите все приложение ниже:




Обсуждение

Согласно приведенным выше данным (изображения и приложение), мы можем сделать твердое предположение, что DJI стремится выпустить очень мощный стабилизатор, который включает в себя блок камеры (вероятно, с большим датчиком, таким как Super 35), съемный блок объектива, который может принять зум-объектив, а также механизм стабилизации с портативными устройствами и сенсорным экраном. На данном этапе сложно определить, можно ли заменить камеру. Есть вероятность, что основная сила этого кардана заключается в его вариантах линз. Возможность замены объективов и управления зумом с помощью встроенного механизма может быть очень полезна для независимых фотографов.
