Обзор светодиодного прожектора Nanlux Evoke 1200. Часть 2

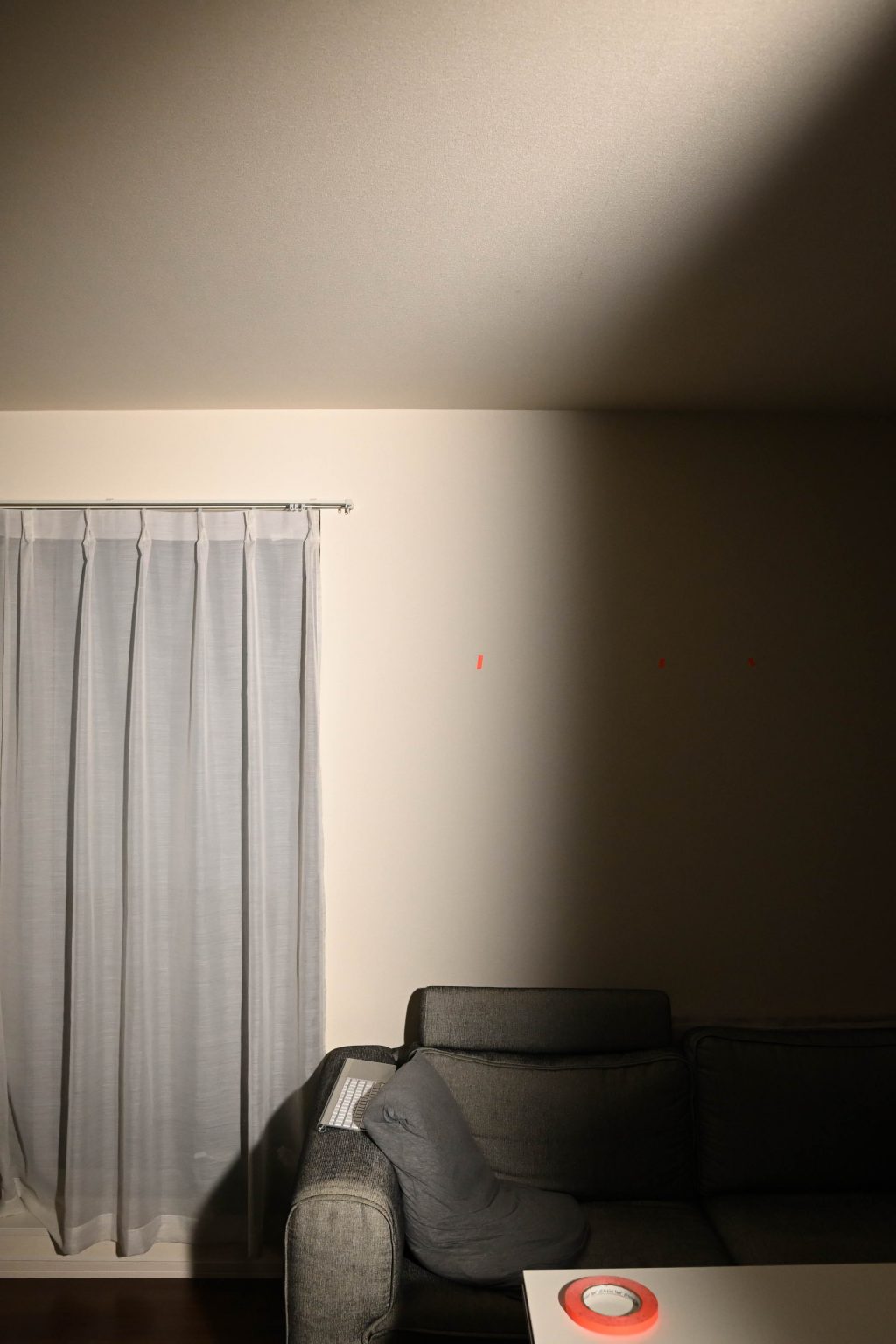

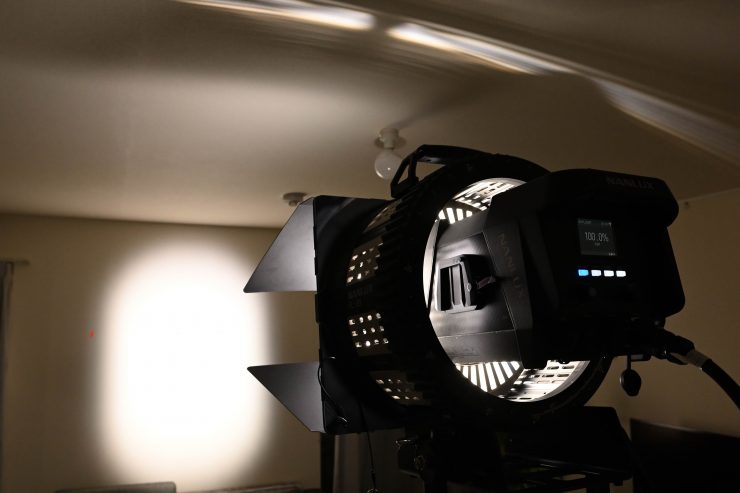

Ниже вы можете увидеть несколько быстрых примеров со светом, установленным на 45 °. Установив угол луча Френеля на 45 °, вы сможете получить хороший срез.

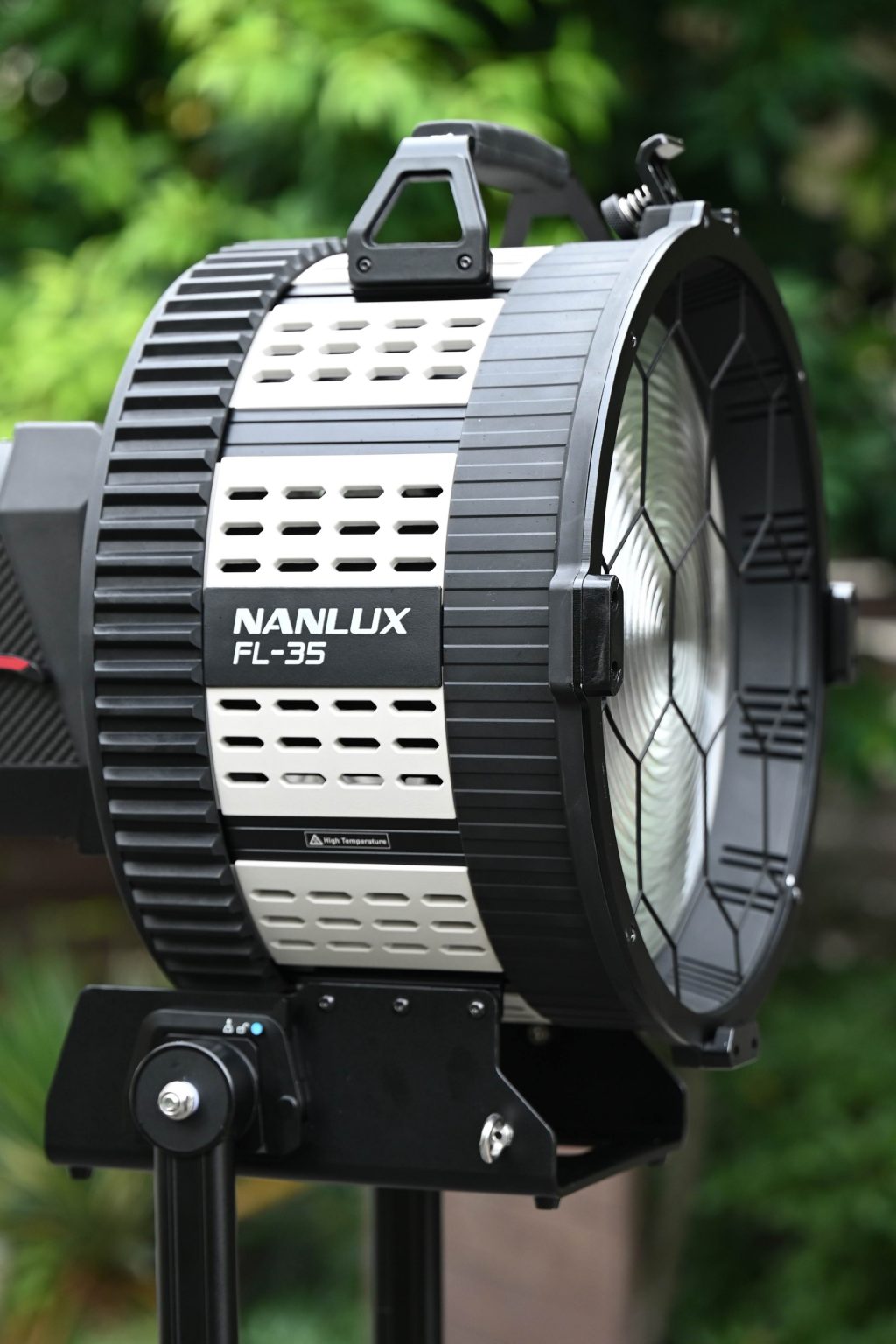

Теперь есть несколько проблем, с которыми я столкнулся при использовании F-35 Fresnel и дверей сарая. Первый - это разлив света. Тонна света проливается сквозь щель между дверьми сарая и Френелем.

Также есть еще один зазор между дверной рамой сарая и самими дверьми сарая, который также пропускает свет. С мощным светильником, таким как Evoke 1200, это создает много световых лучей, особенно если вы используете свет с высокой выходной интенсивностью.

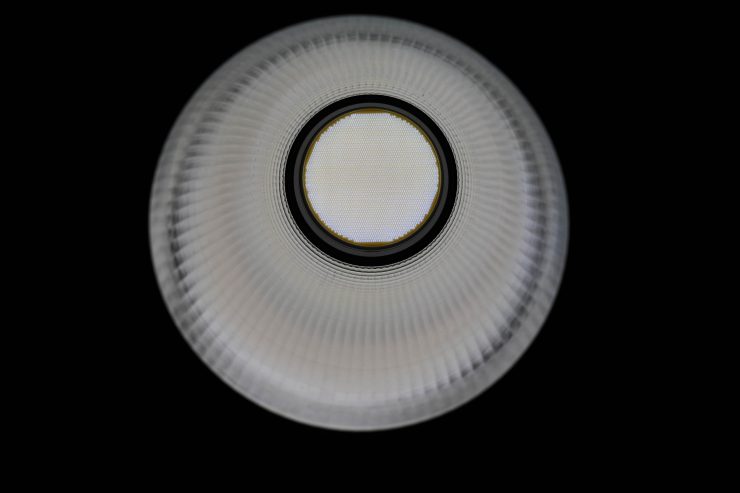

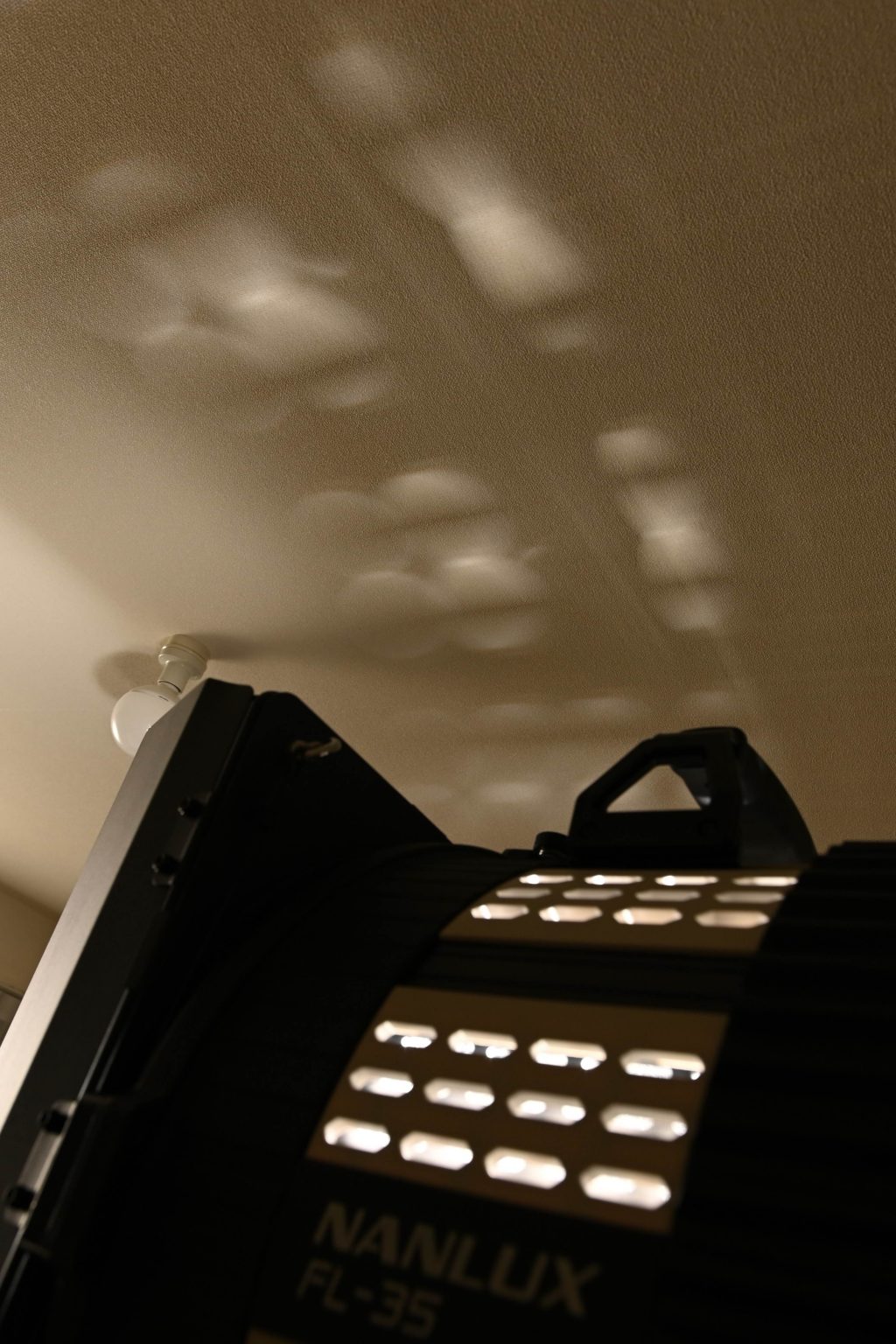

Вы также можете пролить жидкость прямо через верхнюю и заднюю части френеля из-за его конструкции. Этот световой поток может быть или не быть проблемой в зависимости от того, как и где вы используете свет.

Вы также можете пролить свет, потому что двери сарая не закрываются плотно друг против друга. Говоря это, это довольно часто встречается на большинстве дверей сарая.

Есть ли цветная окантовка? Я был впечатлен отсутствием цветной окантовки, которую я наблюдал при использовании F-35 Fresnel.

F-35 Fresnel определенно создает горячую точку посередине, особенно при 11 °.

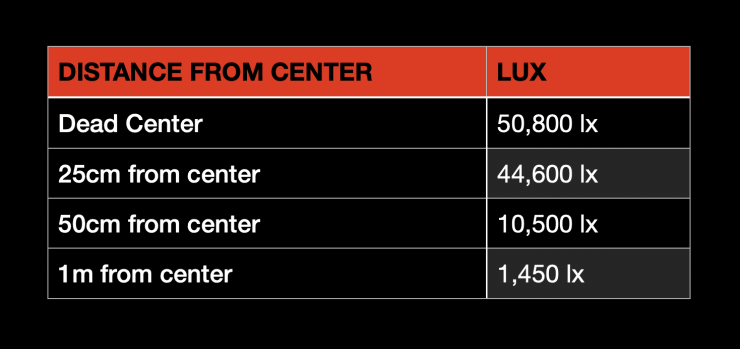

Выше вы можете видеть показания в люксах, снятые на соответствующих расстояниях от центра луча на расстоянии 3 м, когда датчик Френеля использовался под углом 11 °. Вы можете видеть, что точка в центре на 12,2% ярче, чем если бы вы сняли показание на 25 см влево или вправо.


Затем интенсивность света начинает довольно резко падать, когда вы приближаетесь к 50 см от центра луча. На расстоянии 50 см от центра луча выходная мощность была на 79,3% меньше.

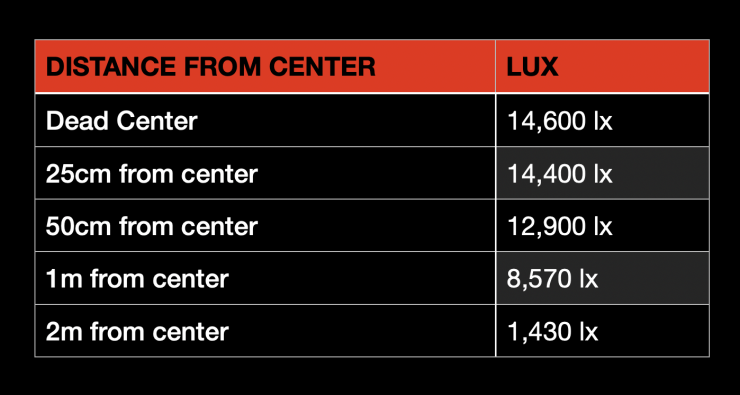

Выше вы можете видеть показания в люксах, снятые на соответствующих расстояниях от центра луча на расстоянии 3 м, когда Френель был установлен на 45 °.

На расстоянии 3 м при использовании F-35 Fresnel под углом 45 ° центр луча всего на 1,3% выше, чем на 25 см от центра. Как только вы начнете двигаться наружу с 50 см, уровень освещенности начнет падать. Однако на расстоянии 1 м от центра луча свет был меньше на 41,3%. Недостатком F-35 Fresnel по сравнению с множеством приспособлений HMI является то, что они обычно могут выходить на угол около 65 °. Это позволяет создать гораздо более широкий источник света, что удобно, если вы находитесь в небольших помещениях.

Фотометрия


Итак, теперь перейдем к фотометрическим результатам. Я всегда проверяю освещение таким образом, чтобы получить представление о том, как они сравниваются с другими приборами. Результаты рассказывают только часть истории и никогда не должны использоваться в одиночку для оценки источника света. На протяжении многих лет я обнаружил, что некоторые источники света с хорошими фотометрическими результатами не всегда выглядят хорошо, а огни с худшими фотометрическими показателями иногда могут выглядеть лучше, чем показывают их результаты.
Вы не можете судить об освещении по одному набору фотометрических результатов. Вы должны посмотреть на все разные результаты, чтобы сделать вывод.
Разные источники света также могут выглядеть по-разному в зависимости от того, какую камеру вы используете.

Точность вывода и цветовой температуры
Я протестировал Evoke 1200 с помощью  спектрометра Sekonic C-800,  чтобы выяснить, какой световой поток имел свет и насколько точным было воспроизведение цветовой температуры по шкале Кельвина. Большинство показаний снимается на расстоянии 1 м / 3,28 фута) (если не указано иное) в контролируемой среде. Показания также снимались непосредственно от источника освещения. В случае использования света с рефлектором и френелем они были сняты с края этих насадок.

5600K (угол луча 120 ° с открытой гранью)

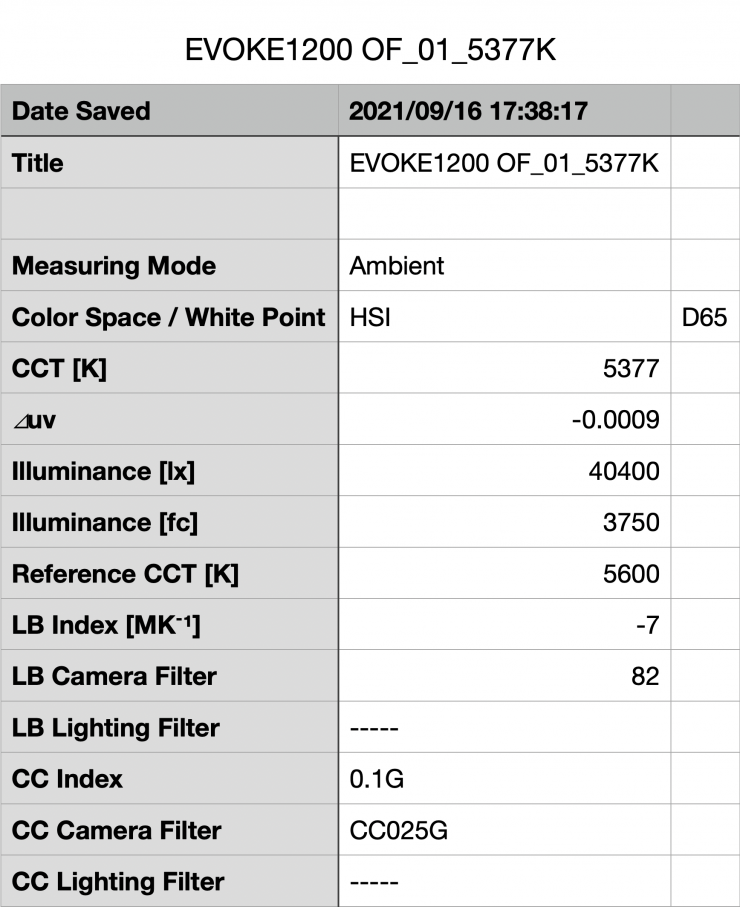

Выше вы можете видеть, что Evoke 1200 записал выходную мощность  40 400 люкс (3750 фк)  при использовании открытой грани. Это много для света с углом луча 120 °.

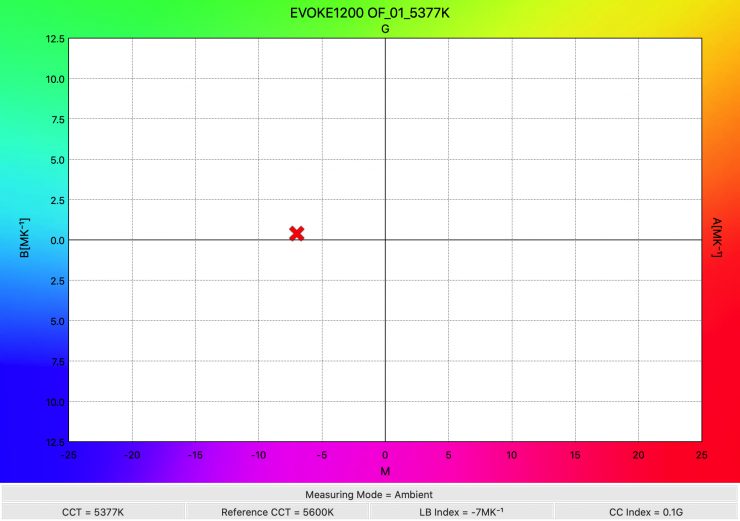

Свет зафиксировал показание цветовой температуры по  Кельвину, равное 5377K,  что не было слишком точным, но, говоря это, это все еще приемлемый результат.
Я связался с Nanlux по поводу этого показателя цветовой температуры по Кельвину, и они сказали мне следующее: « Что касается цветовой температуры, то тот, который использовался в вашем обзоре, был первой партией пробного производственного образца. Цветовая температура отдельного COB очень точна, очень близка к 5600K, но при использовании ее с рефлектором и линзой общая цветовая температура упадет примерно на 200K ».

5600K (угол луча отражателя 45 ° на расстоянии 1 м)

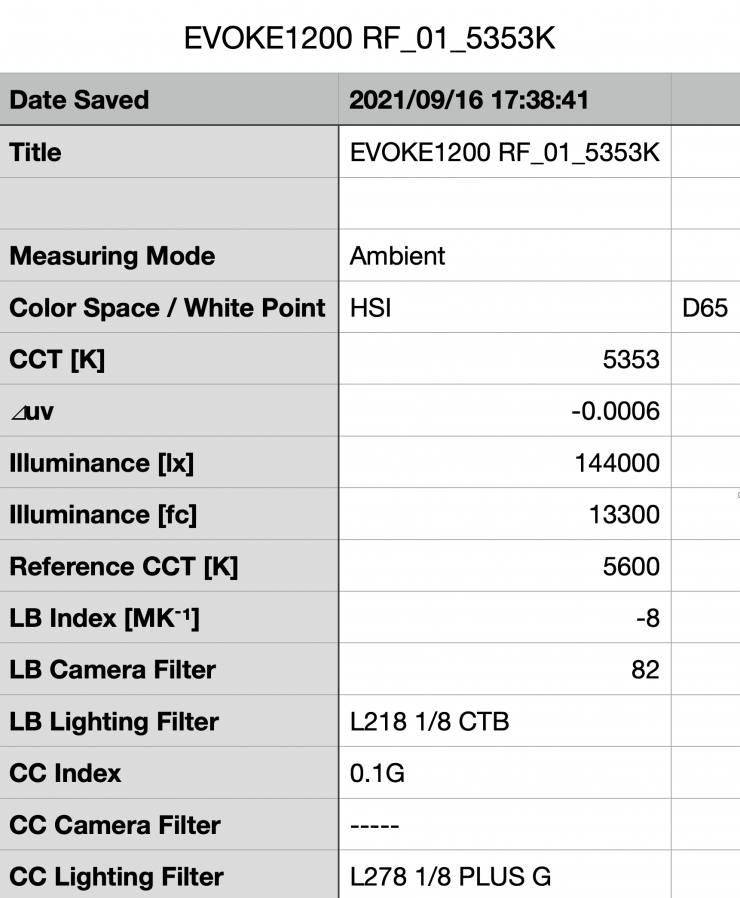

Выше вы можете видеть, что Evoke 1200 зафиксировал выходную мощность  144 000 люкс (13 300 фк)  при использовании с отражателем 45 ° на расстоянии 1 м / 3,28 фута. Опять же, это значительный объем продукции. 144 000 люкс при использовании отражателя увеличивают выходную мощность на 71,9% по сравнению с использованием его с открытой лицевой панелью.


Свет записал значение цветовой температуры по  Кельвину, равное 5353K,  что говорит мне о том, что рефлектор не изменяет цветовую температуру по Кельвину. Это показание только на 24K отличалось от показаний при использовании светлого открытого лица.

5600K (F-35 по Френелю 11 ° @ 3 м)

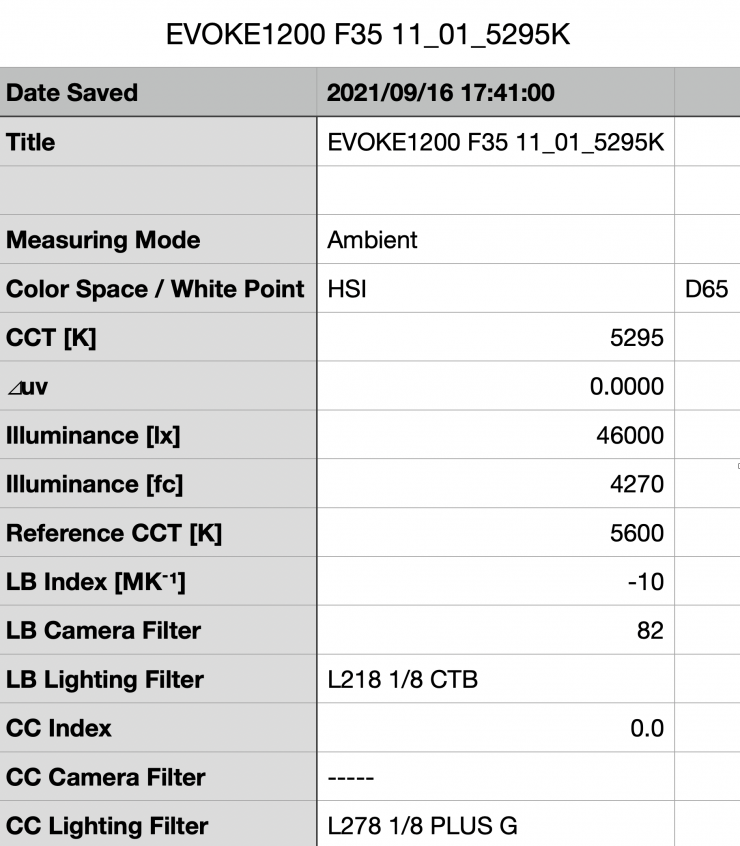

Выше вы можете видеть, что световой поток, когда он использовался с дополнительным F-35 Fresnel под углом 11 ° на расстоянии 3 м / 9,84 ', составлял 46 000 лк (4270 фк) . Что вам нужно четко знать, так это то, что у F-35 Fresnel под углом 11 ° действительно есть горячая точка около 10 см посередине. Я намеренно не измерял его мертвую точку именно по этой причине. Измерение горячей точки вводит в заблуждение.
Этот свет очень яркий при использовании с F-35 Fresnel, хотя эта цифра в 46 000 люкс значительно ниже заявленных Nanlux 65 280 люкс. Именно здесь маркетинговые материалы могут ввести в заблуждение. Показатель, который я записал, оказался на 29,5% меньше заявленного.
Судя по моим тестам, при использовании с F-35 под углом 11 ° светильник не имеет почти 65 280 лк на расстоянии 3 м. Когда я измерил мертвую точку светового потока на расстоянии 3 м, максимум, что я получил, было 50 800 люкс.

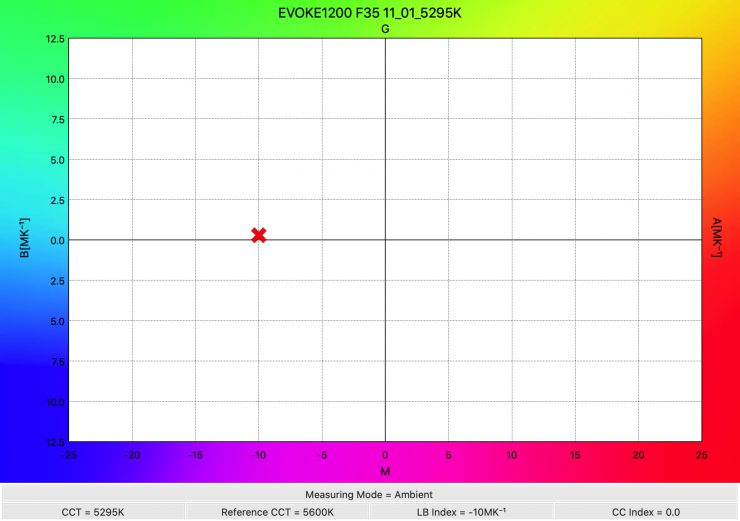

Что касается точности цветовой температуры по Кельвину, было зафиксировано значение  5295K . Это говорит мне о том, что F-35 Fresnel лишь немного изменяет цветовую температуру по Кельвину, но только примерно на 40K. Это не повод для беспокойства.

Так что насчет того, если мы сравним мощность Evoke 1200 с F-35 Fresnel, скажем, с ARRI M18 и меньшим размером Aputure LS 600d Pro с его дополнительным F10 Fresnel при использовании точно такого же угла луча? Выше вы можете видеть, что Evoke 1200 в основном находится между ARRI M18 и Aputure LS 600d Pro, когда дело доходит до вывода. Maxima7 имеет более высокую заявленную мощность, но я не тестировал этот свет, поэтому я не могу подтвердить эти цифры.

Что вам нужно четко помнить, так это то, что размер источника, исходящего от Evoke 1200 и ARI M18, намного больше, чем у Aputure или Maxima7. Размер рассеяния луча 15 ° от Aputure LDS 600d Pro и F10 Fresnel и Maxima7 меньше по сравнению с двумя другими источниками света. Если вы не сравниваете светодиодные лампы с одинаковым энергопотреблением и одинаковым размером Френеля, всегда будут переменные, которые необходимо учитывать.

Стабильность цвета по Кельвину при затемнении света
Теперь, что вы всегда должны делать при тестировании света, так это проверять, остается ли цветовая температура по Кельвину постоянной при затемнении света. Просто потому, что свет 5600K, это не означает, что цветовая температура по Кельвину останется стабильной, когда вы начнете уменьшать яркость светильника.

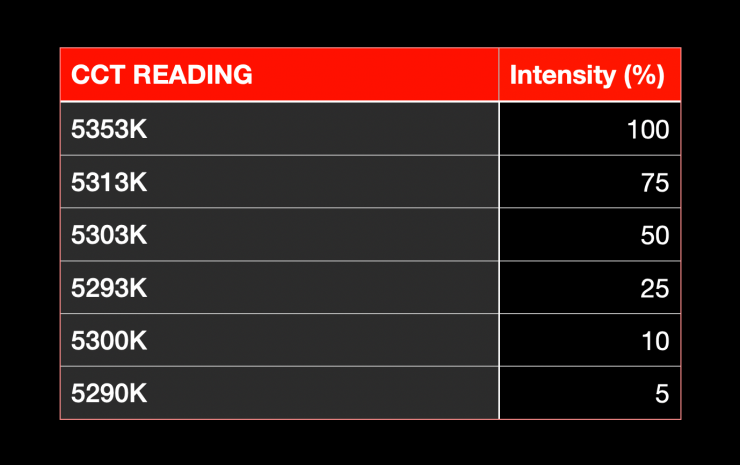

Я решил провести серию тестов при 100% / 75% / 50% / 25% и 10%, чтобы увидеть, изменилась ли записываемая цветовая температура по Кельвину. Это было сделано на расстоянии 1 м с помощью Sekonic C-800 с отражателем Evoke.

Evoke 1200 сохраняет очень хорошую однородность цвета по Кельвину, как только вы начинаете затемнять светильник. Мое тестирование показало, что цветовая температура по Кельвину падает только на 63K к тому времени, когда вы достигнете 5% выхода.

Это были отличные результаты.

Насколько линейен результат?

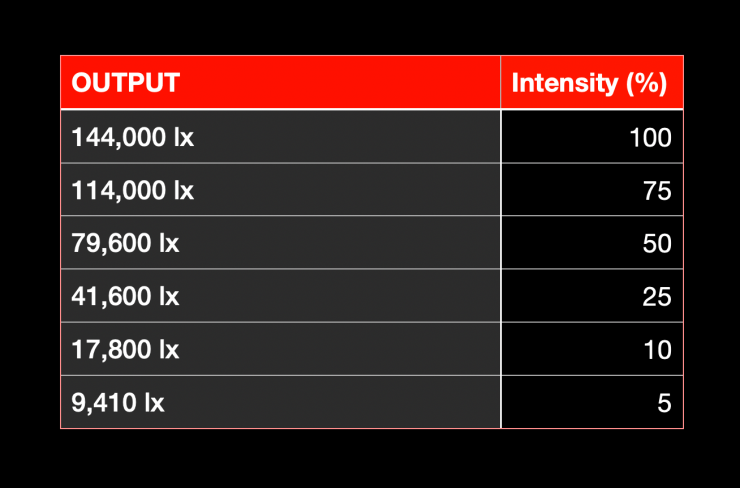

Всегда полезно увидеть, насколько линейным является световой поток, сравнив результаты, записанные при различных уровнях светового потока. Я решил провести серию тестов при 100% / 75% / 50% / 25% и 10%, чтобы увидеть, остается ли выход линейным, когда вы начинаете приглушать свет. Эти испытания проводились на расстоянии 1 м с использованием Sekonic C-800 с отражателем Evoke.
При выходе 50% свет давал на 44,7% меньше, чем при 100%. При мощности 25% свет имел на 71,1% меньше мощности, чем при 100%. При выходе 10% свет давал на 87,6% меньше мощности, чем при 100%.

Эти результаты говорят мне, что световой поток остается довольно линейным, когда вы начинаете его уменьшать.

Цветопередача
Итак, теперь, когда мы увидели, какой объем выводит Evoke 1200, как он работает, когда дело доходит до воспроизведения точных цветов. Выше вы можете видеть, что, когда свет использовался для открытой грани, средний индекс цветопередачи (R1-R8) составлял 95,9 и расширенный индекс цветопередачи (R1-R15) 95,18 . Для точного воспроизведения оттенков кожи он записал для R9 97,2 (красный) , 98,5 для R13 (наиболее близкий к кавказским оттенкам кожи) и 99,3 для R15 (наиболее близкий к азиатским оттенкам кожи) . Это отличные результаты, и только R12 был ниже 90.

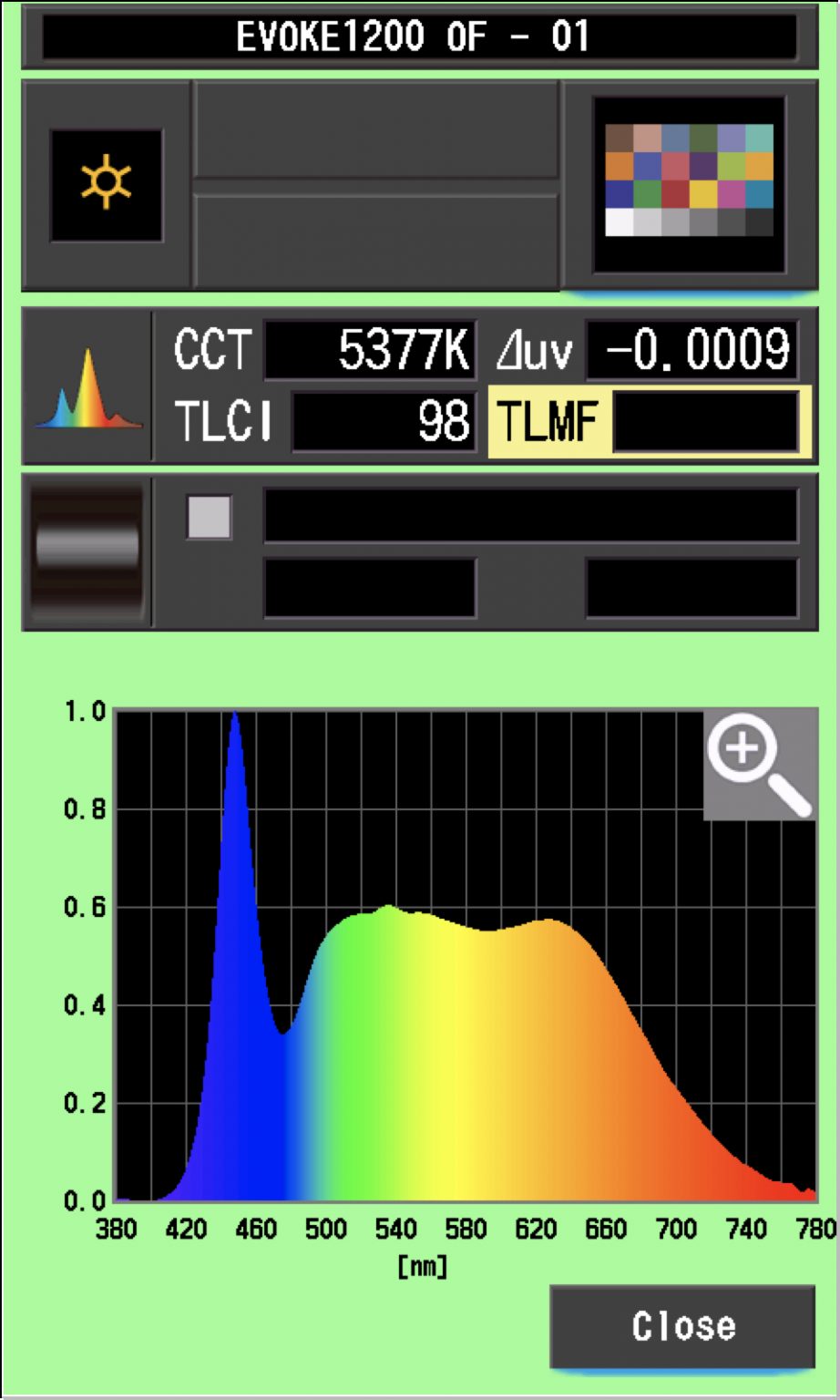

Свет при использовании открытого лица показал 98 баллов по шкале TLCI.

5600K (стандартный отражатель)

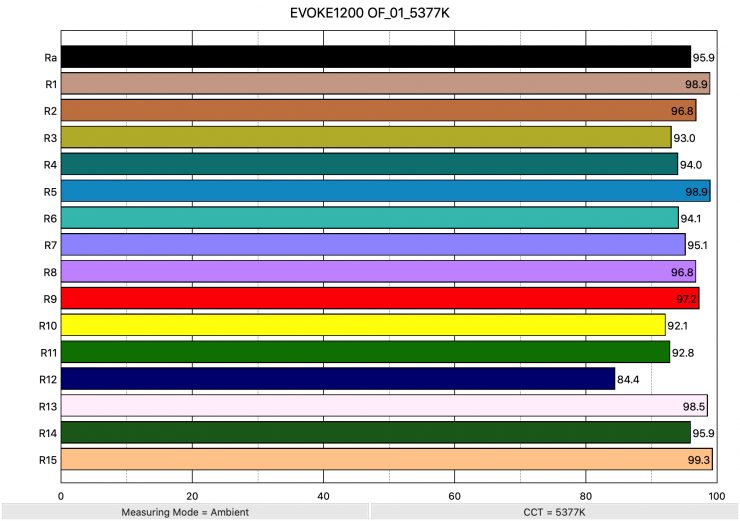

Выше вы можете видеть, что, когда свет стоил USD со стандартным отражателем, он зарегистрировал средний CRI (R1-R8) 96,0 и расширенный CRI (R1-R15) 95,13 . Для точного воспроизведения оттенков кожи он записал для R9 95,2 (красный) , 98,3 для R13 (наиболее близкий к кавказским оттенкам кожи) и 99,4 для R15 (наиболее близкий к азиатским оттенкам кожи) . Это отличные результаты, и только R12 (синий) был ниже 90.

Для сравнения, Aputure LS 600d Pro при использовании с Hpyer Refelector зафиксировал средний индекс  цветопередачи (R1-R8) 96,5  и расширенный  индекс цветопередачи (R1-R15) 94,68 . Для точного воспроизведения оттенков кожи он записал для  R9 93,9 (красный) ,  98,9 для R13  (наиболее близкий к кавказским оттенкам кожи) и  96,2 для R15  (наиболее близкий к азиатским оттенкам кожи).


ТМ-30
TM-30 - это относительно новый стандарт цветопередачи, разработанный для устранения ограничений CRI. TM-30 имеет 99 отдельных цветов. Эти 99 цветов разделены на семь групп: природа, цвет кожи, текстиль, краски, пластмассы, печатные материалы и цветовые системы.

Оценки TM-30 варьируются от 0 до 100. Чем выше оценка, тем точнее свет воспроизводит цвета. Любой показатель TM-30 Rf в 90-е годы считается хорошим. Что интересно, и что вам нужно знать, так это то, что два отдельных источника света с одинаковыми показателями CRI могут очень по-разному отображать цвета. Фонарь с высоким рейтингом CRI может иметь низкий балл TM-30. И наоборот, лампа с хорошей оценкой TM-30 может иметь плохую оценку CRI.

Теперь есть два измерения, связанных с TM-30: Rf и Rg.

Rf (точность цветопередачи)
Rg (цветовая гамма)

В идеале со значением Rf вы хотите получить результат в 90-е годы.

При значении Rg оценка ниже 100 указывает на то, что источник света передает цвета с меньшей насыщенностью, чем эталонный источник. Итак, в идеале вы хотите, чтобы этот балл был выше 100.

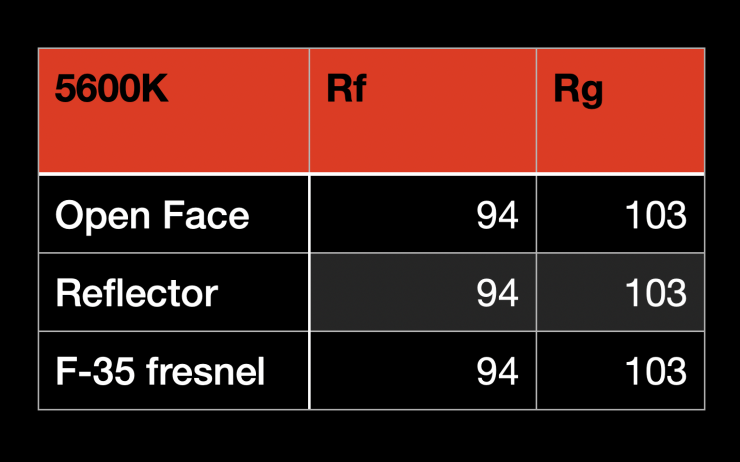

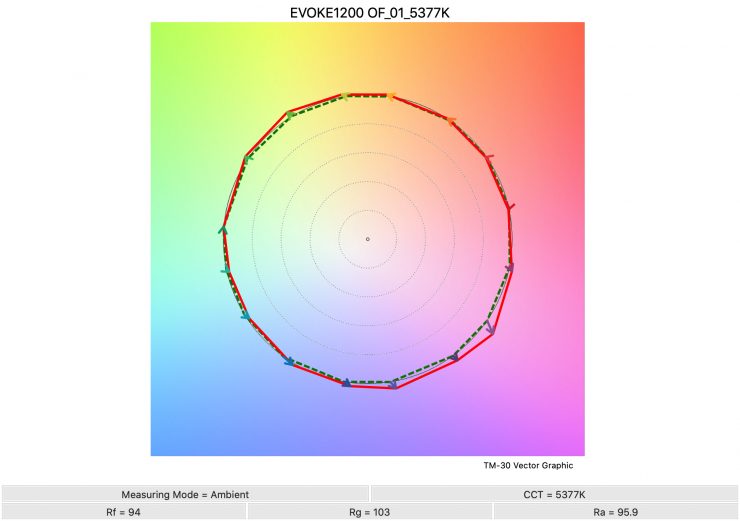

Выше вы можете увидеть результаты Evoke 1200 при использовании открытого забоя, с отражателем и с F-35 Fresnel. Ниже я тоже привел цифры.


Все оценки TM-30 очень хорошие. Неудивительно, что показания были одинаковыми независимо от того, как вы использовали свет.

SSI

SSI (Spectral Similarity Index) был разработан Научно-техническим советом Академии. SSI дает мне возможность установить любой свет в качестве стандарта или использовать предопределенные стандарты (например, CIE D55), а затем дать другим источникам света оценку SSI в зависимости от того, насколько хорошо они будут соответствовать стандартам, таким как CIE D55. Таким образом, я могу измерить спектральный отклик и напрямую сравнить его с идеальным источником света. На самом деле это гораздо лучший тест, чем регистрация CRI.

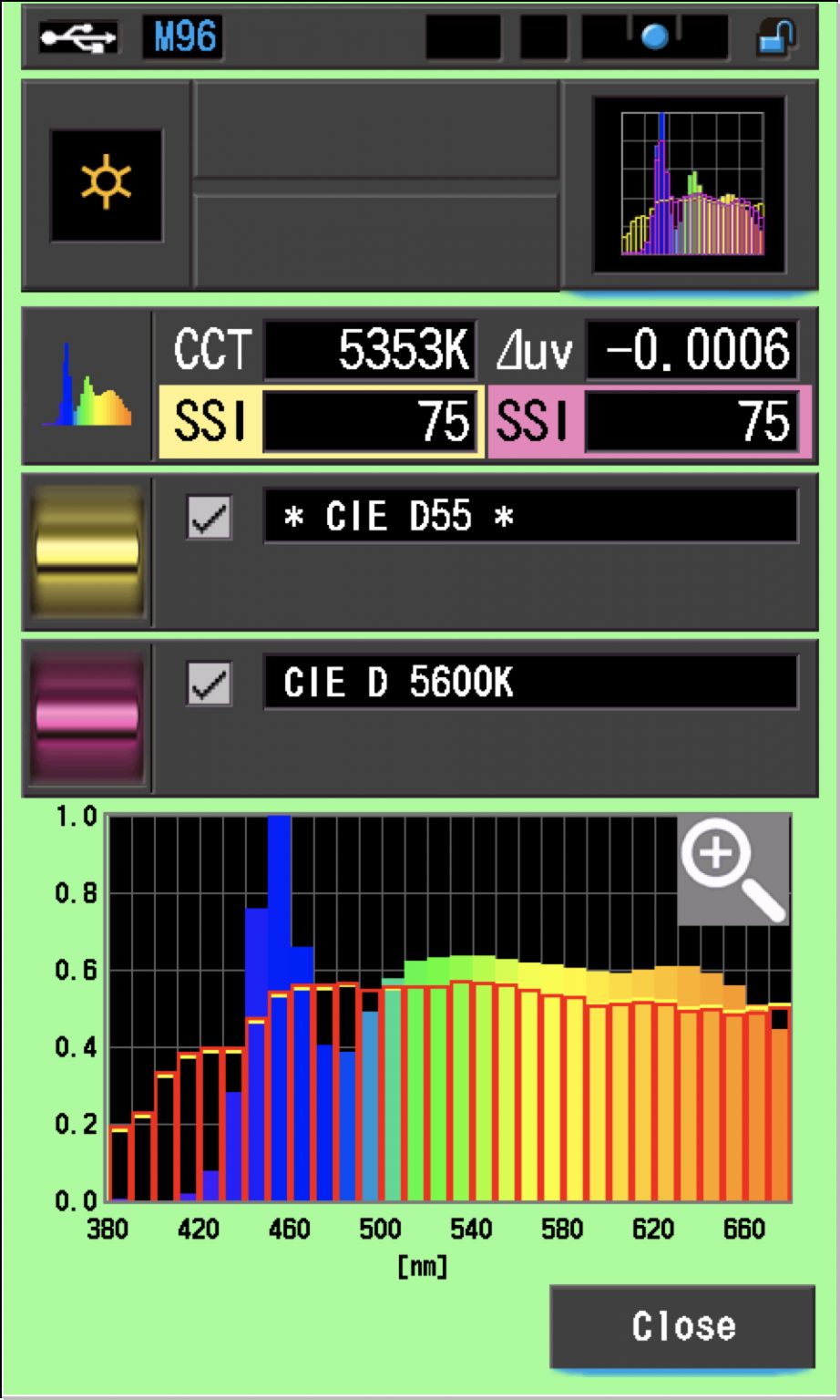

На графике выше золотые слитки указывают на идеальный источник CIE D55. Красные полоски указывают на идеальный источник CIE D 5600K. Это позволяет нам сравнить, насколько Evoke 1200 близок к идеальному источнику освещения 5600K. Низкие 70 баллов типичны для светодиодного источника 5600K. Оценка 75 - это очень хорошо.

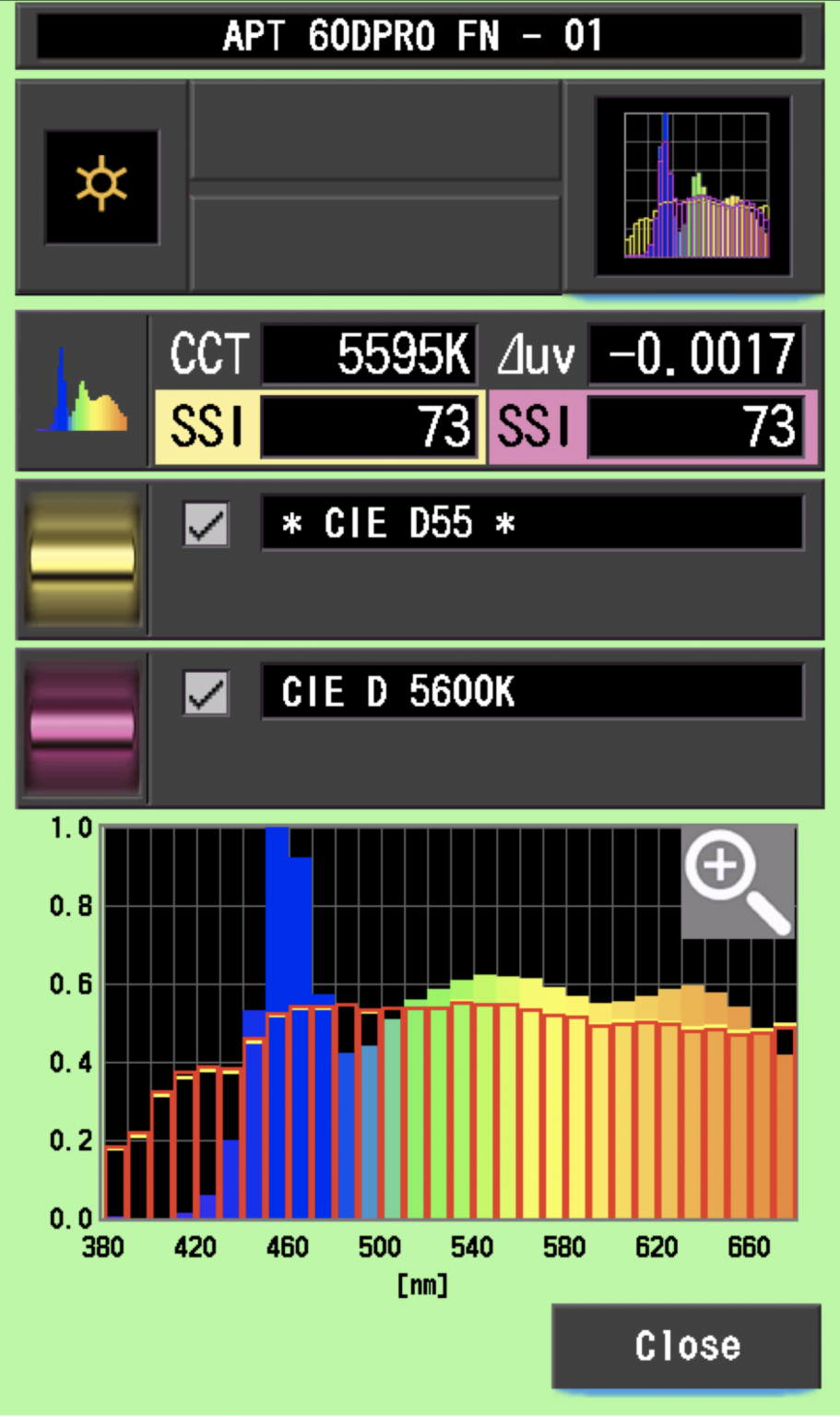

Для сравнения, выше приведены результаты для Aputure LS 600d Pro и F10 Fresnel.

Основная причина, по которой мы хотим записывать оценки SSI, заключается в том, чтобы мы могли видеть, насколько хорошо они соответствуют другим источникам света. В качестве примера я хотел увидеть, насколько хорошо Nanlux Evoke 1200 соответствует ARRI Orbiter и Lupo Dayled 2000 Dual Color Pro. Ниже вы можете увидеть результаты.

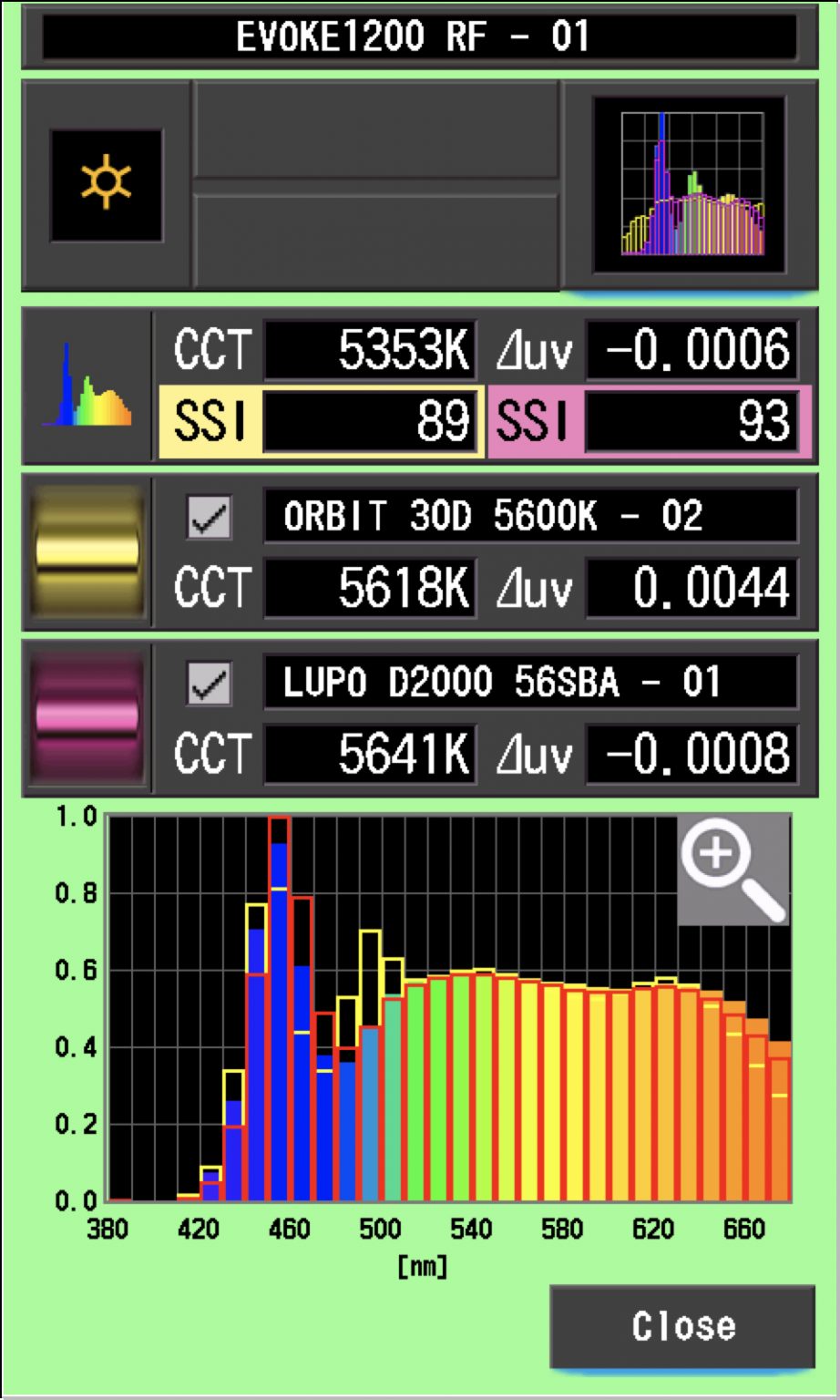

Как видите, Evoke 1200 очень хорошо сочетается с ARRi Orbiter и Lupo Dayled 2000 Pro Dual Color.

Тесты SSI - отличный способ сказать вам, какие светильники, которыми вы владеете или используете, будут хорошо работать вместе.

Спектральное распределение

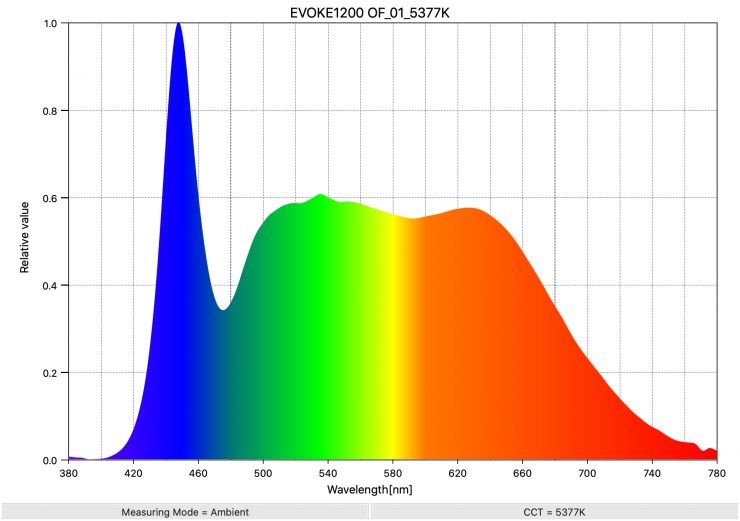

Выше вы можете увидеть спектральное распределение Evoke 1200, когда он установлен на 5600K и используется с отражателем.



Выше вы можете увидеть спектральное распределение Evoke 1200, когда он установлен на 5600K и используется с F-35 Fresnel.

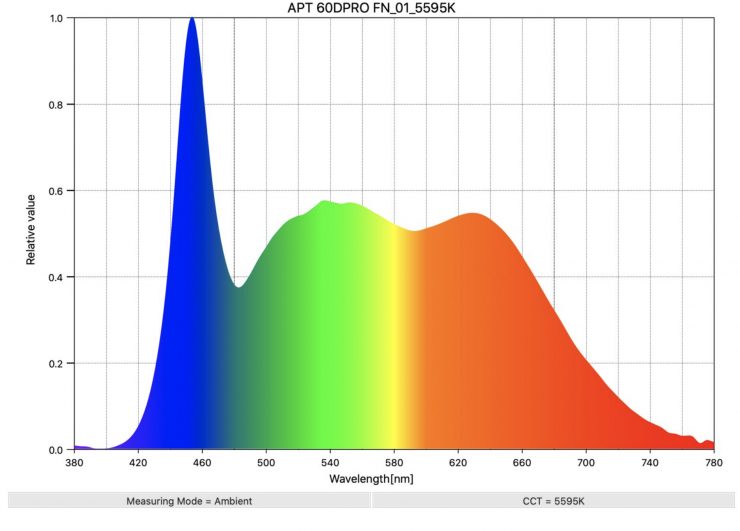

Для сравнения, выше вы можете увидеть спектральное распределение Aputure LS 600d Pro при использовании с его дополнительным F10 Fresnel.

Реальные характеристики и качество света


Как я всегда говорю, фотометрические оценки рассказывают вам только часть истории. Итак, давайте выясним, влияют ли результаты Evoke 1200 на хорошую реальную производительность.

Фотометрические результаты могут дать мне только научные данные, и для меня гораздо важнее увидеть, как свет выглядит и работает.

К сожалению, сейчас с коронавирусом мне очень сложно продемонстрировать сильные стороны света. Я живу в Японии в квартире, поэтому у меня не так много места, чтобы проводить много тестов. Я все еще старался сделать как можно больше, прошу прощения, что больше не могу!



Evoke 1200 - очень и очень яркий прибор, независимо от того, как вы его используете. Всегда приятно иметь свет с большой мощностью, потому что вы можете сильно его рассеять, когда это необходимо, или использовать его для создания очень жесткого источника света, пробив его через окно и т. Д. Выше вы можете увидеть, как выглядит свет с помощью F-35 Френель установлен под углом 11 °, объект находится на расстоянии чуть более 5 м / 16,4 'от того места, где находится прибор. Вы можете видеть, что даже при 11 ° разброс луча все еще довольно велик, потому что размер Френеля очень велик.

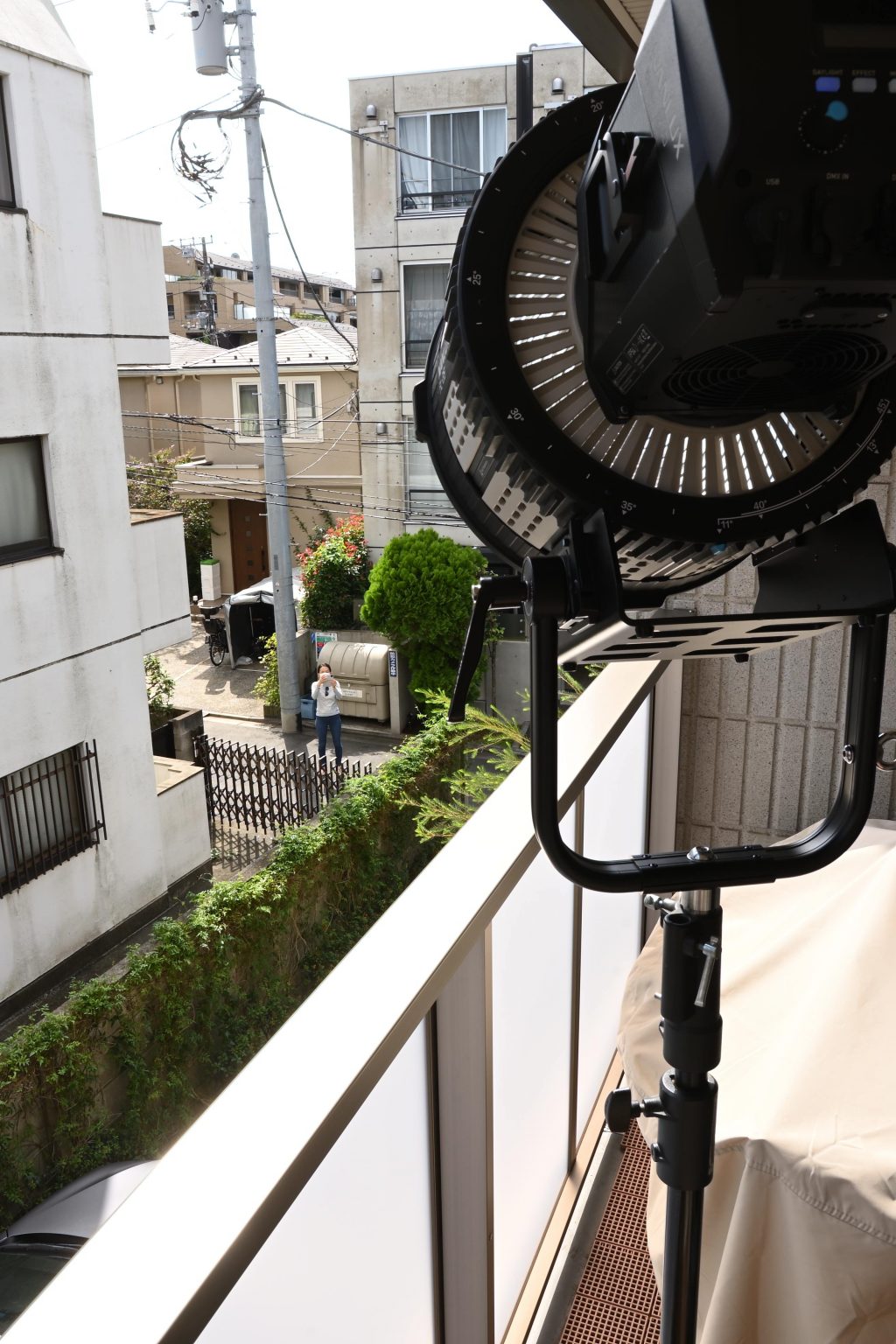

Выше вы можете увидеть, сколько освещения вы можете получить, если объект находится на расстоянии около 20 м / 65,6 футов от источника света в середине дня. Свет падает прямо в сторону солнца. Это впечатляет, учитывая расстояние и тот факт, что это светильник, подключенный к обычной розетке электросети.



Выше вы можете увидеть, насколько далеко был свет для этих тестов.


Выше вы можете видеть, что если мы переместим наш объект ближе, примерно на 7-10 метров от источника света, Evoke 1200 будет иметь большое значение.


Свет включен (Френель при 11 °)


Свет включен (Френель при 45 °)


Свет включен (Френель при 45 °)

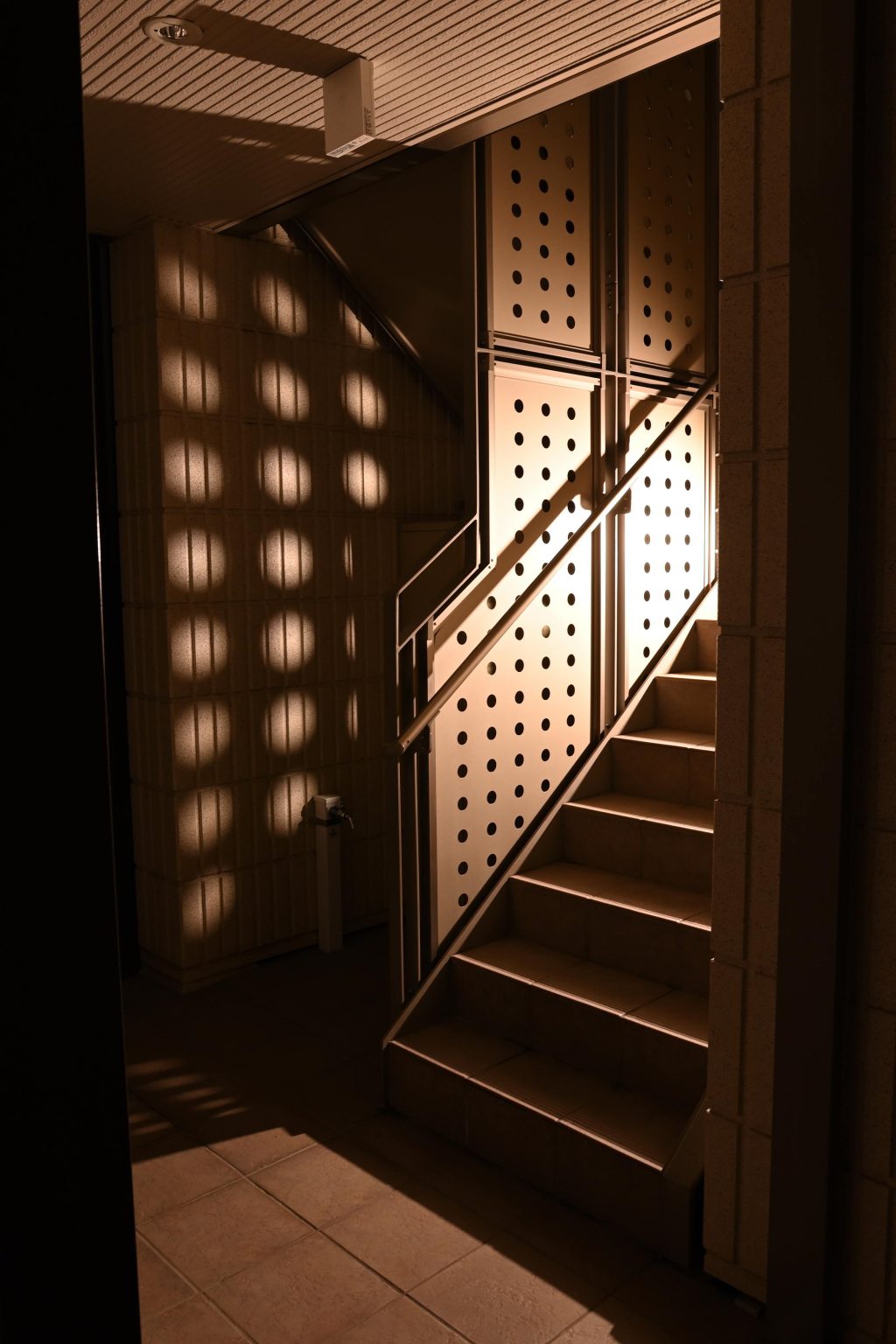

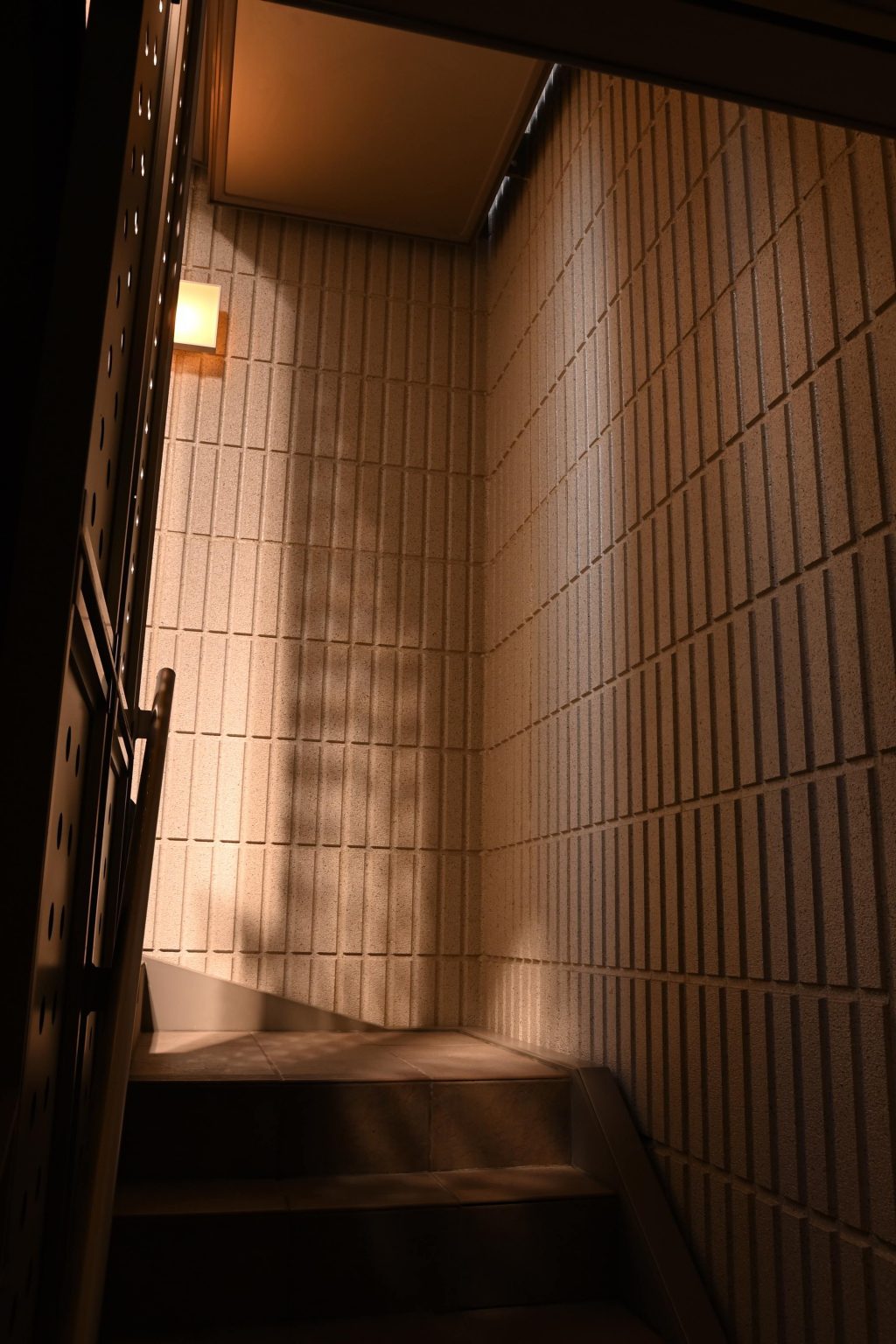

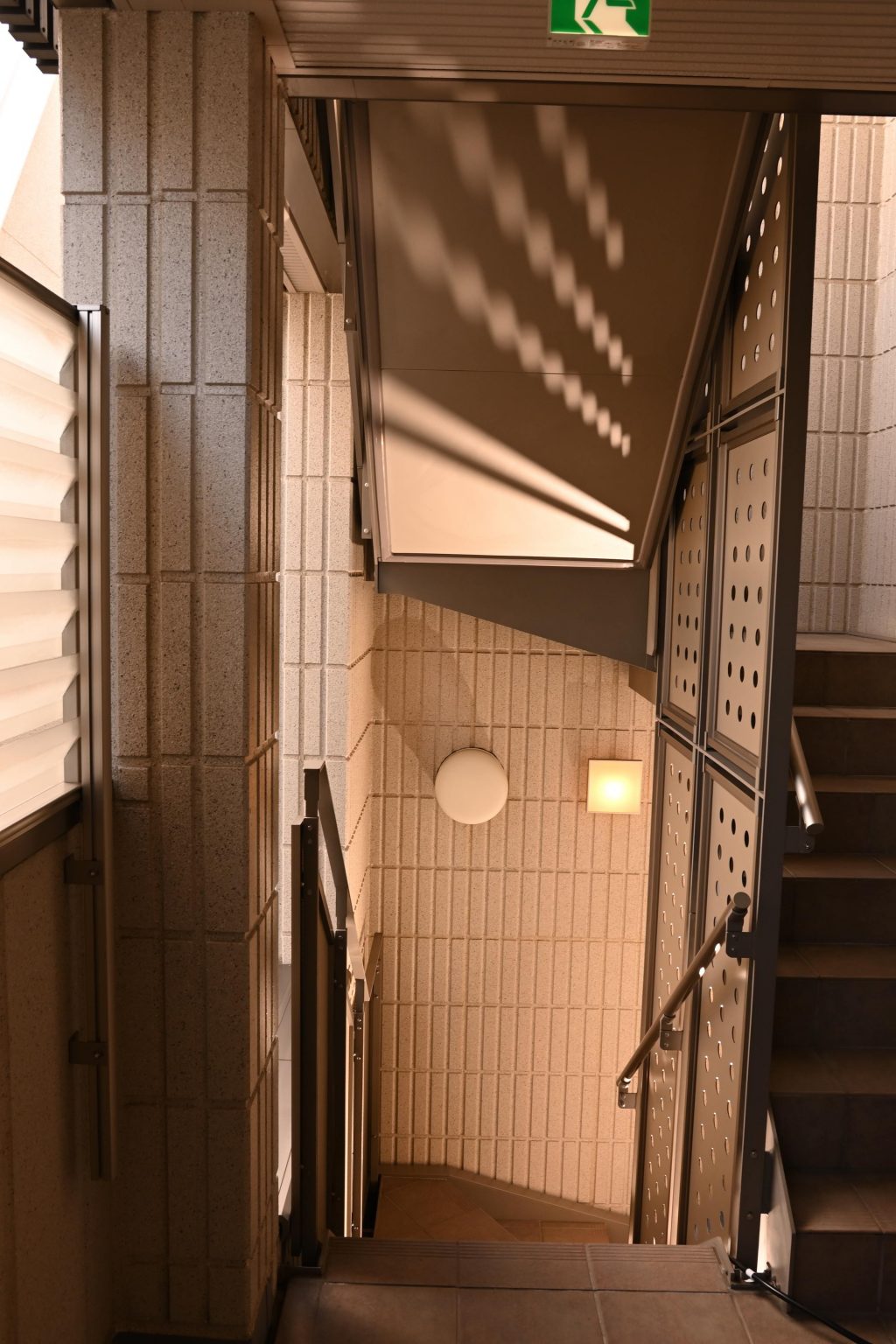

Место, где сияет Evoke 1200, - это когда вы используете его для освещения фона. Выше вы можете увидеть несколько примеров использования света с Френелем под углом 11 ° и 45 ° и без Френеля (открытая грань). Обратите внимание, что для этих снимков я использовал довольно теплый баланс белого.

На кого ориентирован Evoke 1200?


Вы можете использовать Evoke 1200 для множества различных применений, но этот свет определенно нацелен как универсальный высокопроизводительный прожектор для профессионалов теле- и киноиндустрии.

Цена на него рассчитана на арендуемых домов и определенных владельцев-операторов, которые ищут высокопроизводительное устройство, способное заменить традиционный HMI. Evoke 1200 может быть жестким или мягким источником света, что делает его весьма универсальным.

Evoke 1200, вероятно, привлечет внимание арендодателей, продюсерских компаний, студий и вещателей, которым нужен эквивалент HMI с высокой выходной мощностью, который может работать от сети. Цена также, вероятно, будет ключевым фактором, по которому Evoke 1200 будет рассматриваться по сравнению с другими конкурирующими приборами.

Цена и доступность


Nanlux Evoke 1200 продается по цене 3380 долларов США . Это делает его очень привлекательной перспективой для тех стрелков, которые ищут свет, который предлагает функции и функции, которые в настоящее время можно найти только в гораздо более дорогих светильниках.

F-35 Fresnel продается по цене 935 долларов. Если вы думаете о покупке Evoke 1200, то, вероятно, многие потенциальные клиенты также захотят приобрести Fresnel.

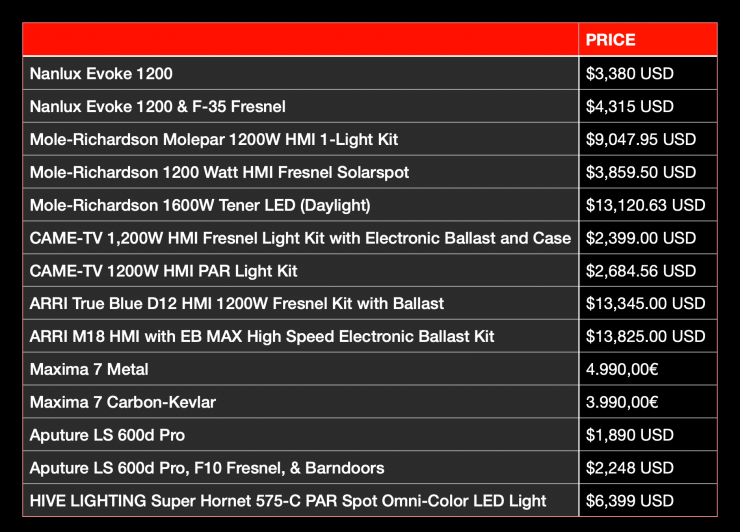

Ниже вы можете увидеть, как цена сравнивается с некоторыми лампами, которые можно считать конкурентами:


Я добавил такие светильники, как Aputure LS 600d Pro, чтобы вы имели представление о том, сколько стоят светодиодные прожекторы меньшего размера с меньшим энергопотреблением.

Дополнительные опции

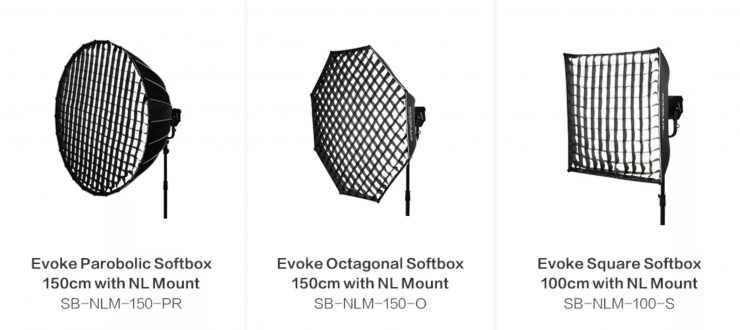

Nanlux делает несколько аксессуаров для Evoke 1200, включая софтбоксы, Fresnel, кейсы и более длинный соединительный кабель.

Заключение



Nanlux Evoke 1200 - очень впечатляющий прибор. Вы можете создать тонну продукции, просто подключив его к обычной розетке электросети. Я рад видеть, что компания делает что-то, что немного отличается от всего остального, что есть на рынке. Да, вы можете утверждать, что этот свет ярче или этот свет не такой яркий, как этот, но в конце дня, когда свет достигает определенного количества яркости, показывая разницу между 60 000 лк и, скажем, 70 000 лк. трудно увидеть в реальном мире.

Я не думаю, что есть какие-либо сомнения в том, что физическая форма, форм-фактор, крепление и быстросъемная система были вдохновлены ARRI Orbiter.

Свет очень точен по цвету, хотя точность цветовой температуры по Кельвину могла бы быть немного лучше. Лучше всего то, что свет никоим образом не искажает пурпурный или зеленый цвет.

Да, он тяжелый, да, немного неудобно монтировать, да, немного шумно, но я думаю, что плюсы этого света перевешивают минусы.

Интерфейс и операционная система очень просты в использовании, и F-35 Fresnel определенно стоит покупать, если вы планируете приобрести Evoke 1200.

Что вам нужно учитывать, так это размер и вес Nanlux Evoke 1200 и аксессуаров. Этот фонарь нелегко транспортировать или перемещать, особенно с F-35 Fresnel. Перед покупкой нужно это тщательно обдумать. Это верно для любого HMI или крупногабаритного прибора.

Качество сборки хорошее, но есть несколько мелких проблем, с которыми я столкнулся.

Evoke 1200 - не тот светильник, который подойдет многим пользователям. Несмотря на универсальность, высокую потребляемую мощность, физические размеры и вес, а также дополнительные расходы, необходимые для удаленного запуска, все это необходимо тщательно продумать. Для некоторых людей наличие двух светодиодных прожекторов меньшего размера, возможно, может быть лучшим решением в зависимости от ваших требований.

Я считаю, что Evoke 1200 больше подходит для аренды, чем что-либо еще, несмотря на его относительно доступную цену. Для многих владельцев / операторов он просто занимает слишком много места и его трудно транспортировать.

В целом Evoke 1200 - это впечатляющее устройство, которое предлагает высокий уровень производительности и хорошую универсальность по впечатляющей цене.

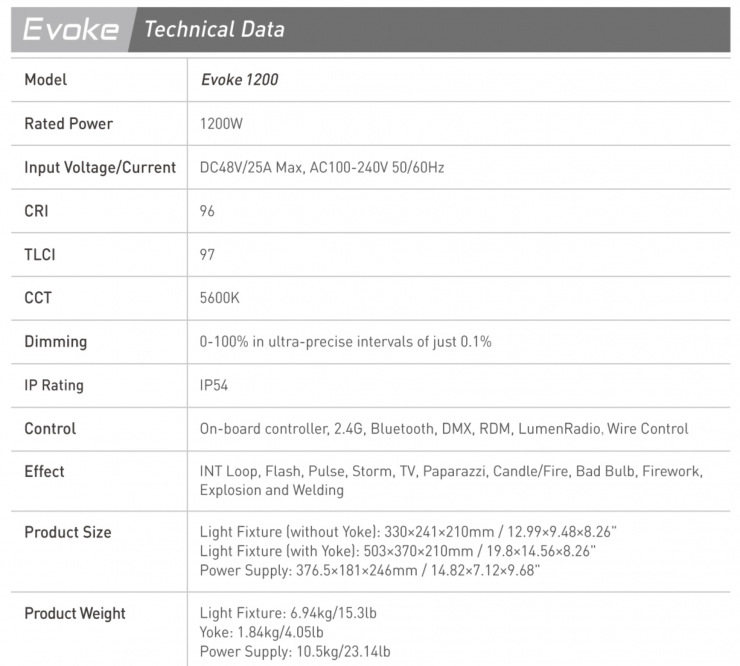

Технические характеристики
